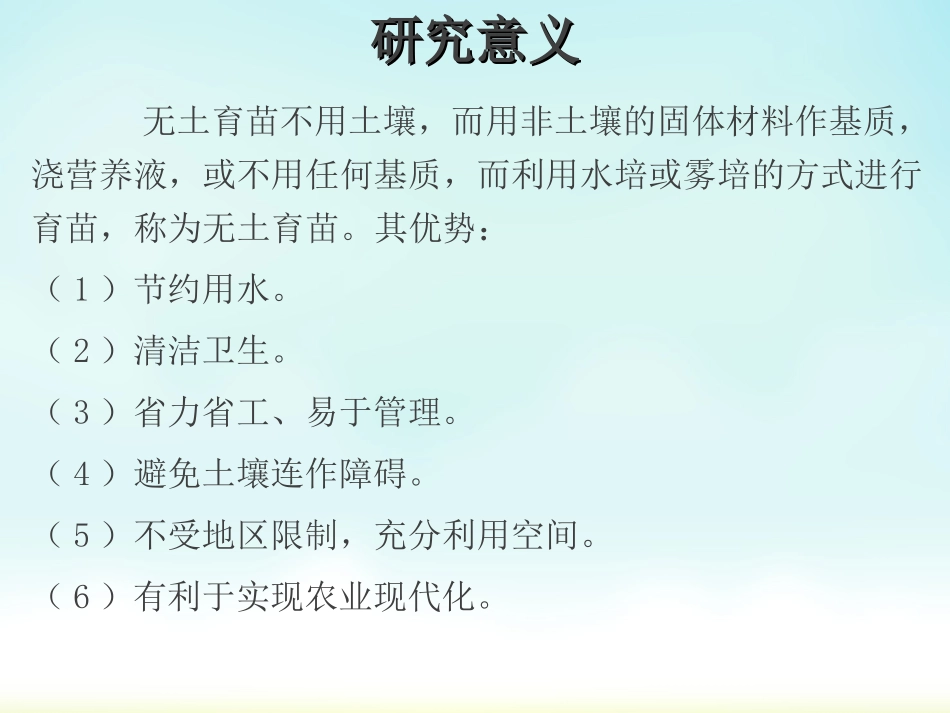

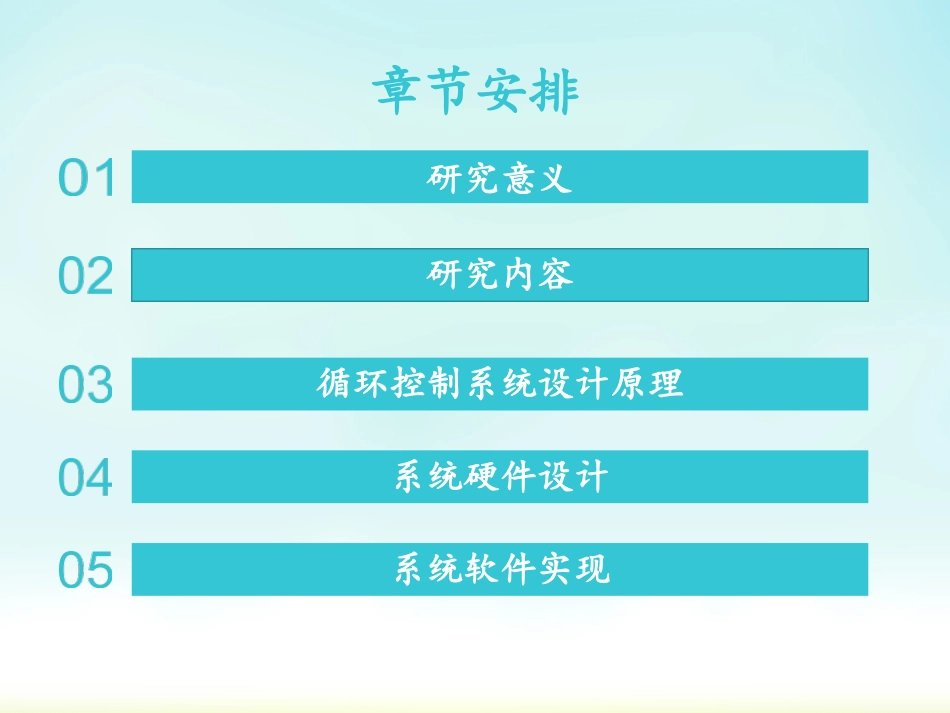

无土栽培营养液循环控制系统的设计组员:章节安排研究意义研究内容循环控制系统设计原理系统软件实现系统硬件设计研究意义研究意义无土育苗不用土壤,而用非土壤的固体材料作基质,浇营养液,或不用任何基质,而利用水培或雾培的方式进行育苗,称为无土育苗。其优势:(1)节约用水。(2)清洁卫生。(3)省力省工、易于管理。(4)避免土壤连作障碍。(5)不受地区限制,充分利用空间。(6)有利于实现农业现代化。研究内容研究内容本课题通过研究植物生长规律,设计了自动控制系统为植物生长合理的补充所需营养液。该系统由循环系统、控制系统及监测系统三部分组成。通过调节触摸屏的方式实现人机交互的功能以及多种控制模式的转换,实现加液、循环、搅拌、补充光照和温度的功能,为植物生长提供合适的生长环境。系统设计原理系统设计原理(1)系统总体设计思路本系统基于单片机控制技术,通过酸碱度传感器、离子浓度传感器,监测无土栽培营养液的成分变化情况,当营养液成分与预先设定值有偏差时,单片机接收中断信号,给驱动电路发出执行信号,通过控制蠕动泵定量滴加酸碱盐溶液、搅拌泵充分均匀混合各种溶液、循环泵将混合溶液送入营养液池等步骤,随时不断调整营养液成分,从而及时为植物生长提供最佳生长环境。((22))总体设计总体设计框图图STC89C52pH传感器EC传感器光照强度、温度数据采集.时钟模块年月日时分秒触摸屏显示模块光电耦合驱动控制模块液位传感器硬件设计硬件设计(1)硬件电路的整体方案设计系统硬件电路主要有传感器检测电路,由pH值传感器、EC传感器和液位传感器构成,分别用于检测营养液中酸碱度、离子浓度和液位变化;将监测到的数据,送至单片机,经单片机处理后执行相应的功能;驱动控制电路,由蠕动泵、循环泵和搅拌泵构成,当接收到由单片机发来的指令时,分别执行各自的功能;供电电路为主控制器和提供稳定的3.3V直流电源。XTAL1XYAL2RSTP2.2P3.0P3.1P2.1P2.0P2.3XTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.0/T21P1.1/T2EX2P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C52晶振R110kC130pFC230pFC322uC4104RL1继电器+88.8R2220R41kR54.7kQ1PNP65412U2光电耦合D11N4148VCC1TXD2RXD3GND4P1USARTHMIGND4G3P02VCC1C5EC传感器接口GND4G3P02VCC1C6PH传感器接口RL2继电器+88.8R3220R61kR74.7kQ2PNP65412U3光电耦合D21N4148蠕动泵循环泵RST5SCLK7I/O6X12X23VCC18VCC21U4DS1302X1CRYSTALR81kBAT11.5VBAT21.5V5VRL2继电器+88.8R3220R61kR74.7kQ2PNP65412U3光电耦合D21N4148搅拌泵溶液成分检测模块原理简介溶液成分检测模块原理简介本次设计是基于溶液pH值和EC值的检测,因此选用金属电极作为溶液检测装置探头,再由信号转换电路板,将采集的模拟电压信号,送入单片机。检测溶液PH值、EC值传感器模块如下图所示:电气参数加热电压:5±0.2V(AC·DC)工作电流:5-10Ma检测浓度范围:PH0-14检测温度范围:0-100℃响应时间:≤5S稳定时间:≤60S元件功耗:≤0.5W工作温度:-10~50℃(标称温度20℃)工作湿度:95%RH(标称湿度65%RH)使用寿命:3年尺寸大小:42mm×32mm×20mm重量大小:25g输出方式:模拟电压信号输出SCL10SDA9A05A16A27AIN01AIN12AIN23AIN34AOUT15VREF14AGND13EXT12OSC11U1PCF8591-tcRT130.0kXTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U2AT89C511.0LDR1LDRR310kR410kRV11kRV21kL112V执行模块:蠕动泵的工作原理蠕动泵通过对泵的弹性输送软管交替进行挤压和释放来泵送流体。就像用两根手指夹挤软管一样,随着手指...
