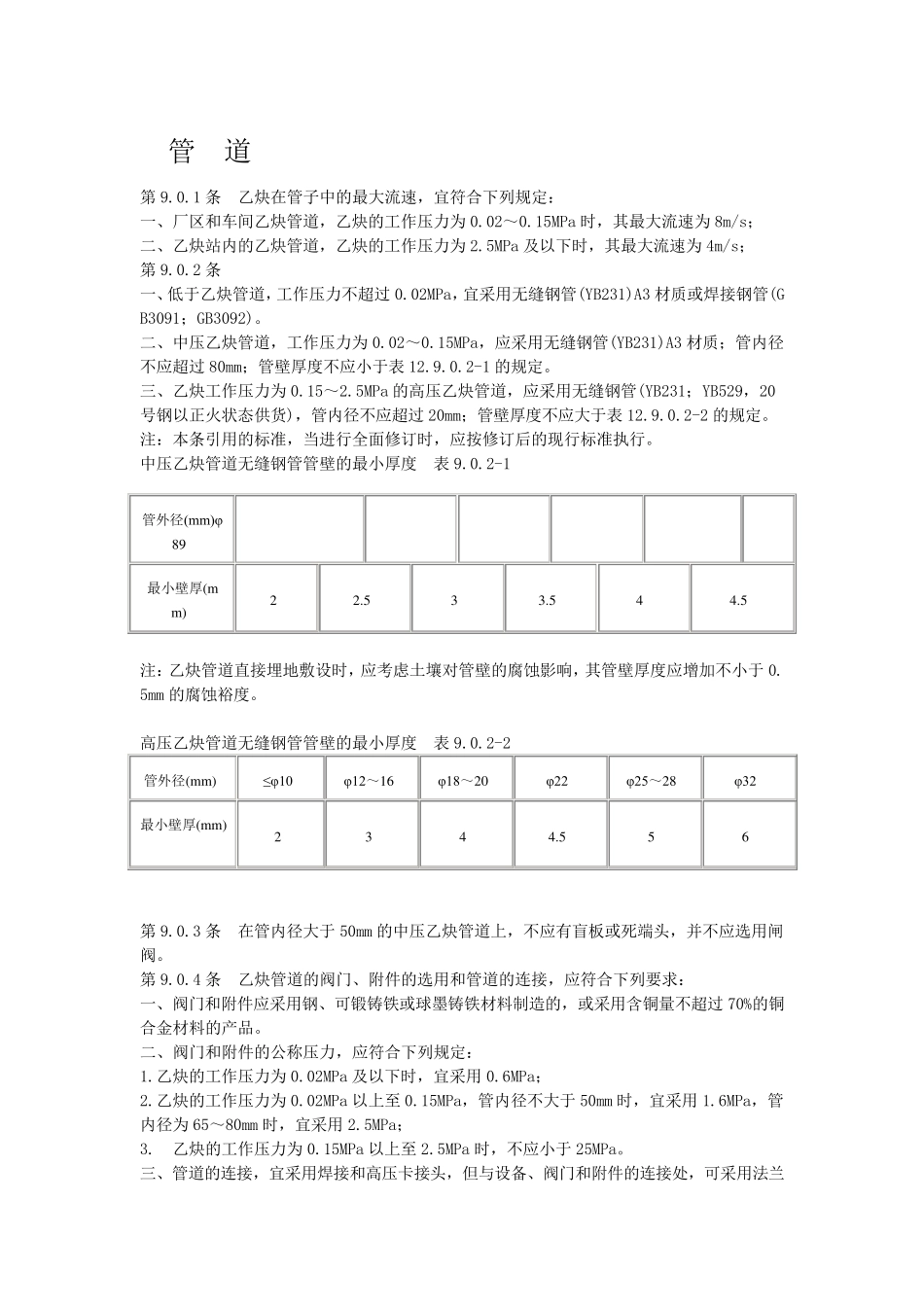

管 道 第9.0.1 条 乙炔在管子中的最大流速，宜符合下列规定： 一、厂区和车间乙炔管道，乙炔的工作压力为 0.02～0.15MPa 时，其最大流速为 8m/s； 二、乙炔站内的乙炔管道，乙炔的工作压力为 2.5MPa 及以下时，其最大流速为 4m/s； 第9.0.2 条 一、低于乙炔管道，工作压力不超过 0.02MPa，宜采用无缝钢管(YB231)A3 材质或焊接钢管(GB3091；GB3092)。 二、中压乙炔管道，工作压力为 0.02～0.15MPa，应采用无缝钢管(YB231)A3 材质；管内径不应超过 80mm；管壁厚度不应小于表 12.9.0.2-1 的规定。 三、乙炔工作压力为 0.15～2.5MPa 的高压乙炔管道，应采用无缝钢管(YB231；YB529，20号钢以正火状态供货)，管内径不应超过 20mm；管壁厚度不应大于表 12.9.0.2-2 的规定。 注：本条引用的标准，当进行全面修订时，应按修订后的现行标准执行。 中压乙炔管道无缝钢管管壁的最小厚度 表 9.0.2-1 管外径(mm)φ89 最小壁厚(mm ) 2 2.5 3 3.5 4 4.5 注：乙炔管道直接埋地敷设时，应考虑土壤对管壁的腐蚀影响，其管壁厚度应增加不小于 0.5mm 的腐蚀裕度。 高压乙炔管道无缝钢管管壁的最小厚度 表 9.0.2-2 管外径(m m ) ≤φ10 φ12～16 φ18～20 φ22 φ25～28 φ32 最小壁厚(m m ) 2 3 4 4.5 5 6 第9.0.3 条 在管内径大于 50mm 的中压乙炔管道上，不应有盲板或死端头，并不应选用闸阀。 第9.0.4 条 乙炔管道的阀门、附件的选用和管道的连接，应符合下列要求： 一、阀门和附件应采用钢、可锻铸铁或球墨铸铁材料制造的，或采用含铜量不超过 70%的铜合金材料的产品。 二、阀门和附件的公称压力，应符合下列规定： 1.乙炔的工作压力为 0.02MPa 及以下时，宜采用 0.6MPa； 2.乙炔的工作压力为 0.02MPa 以上至 0.15MPa，管内径不大于 50mm 时，宜采用 1.6MPa，管内径为 65～80mm 时，宜采用 2.5MPa； 3. 乙炔的工作压力为 0.15MPa 以上至 2.5MPa 时，不应小于 25MPa。 三、管道的连接，宜采用焊接和高压卡接头，但与设备、阀门和附件的连接处，可采用法兰或螺纹连接。 第9.0.5 条 乙炔管道应有导除静电的接地装置；厂区管道可在管道分岔处、无分支管道每80～100mm 处以及进出车间建筑物处应设接地装置；直接埋地管道，可在埋地之前及出地后各接地一次，车间内部管道，可与本车间的静电干线相连接。接地电阻值应符合本规范第6.0.3 条的规定。 当每对法兰或...
