九年级数学第26章投影与视图导学案VIP免费

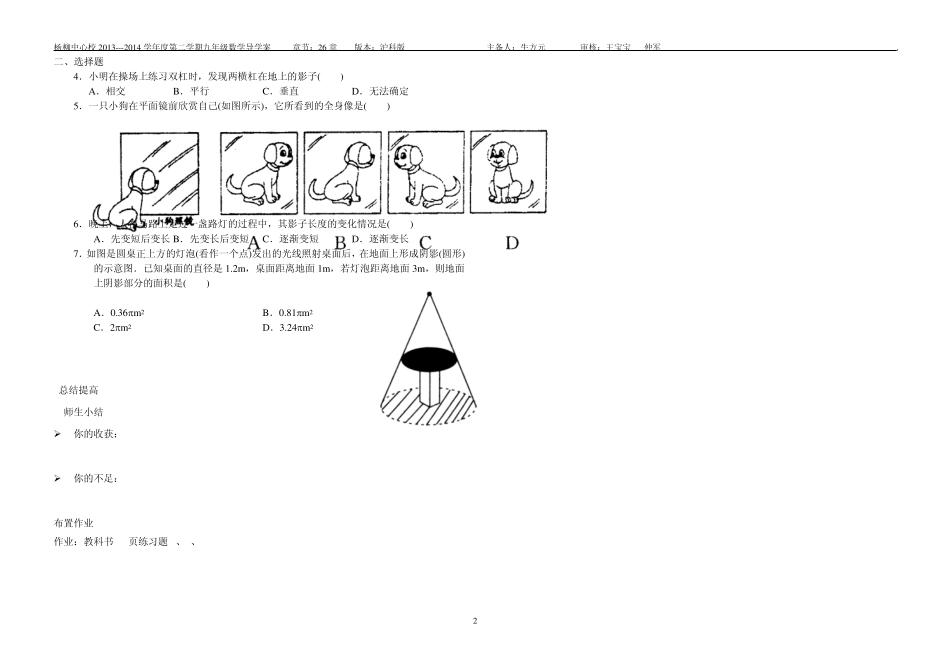

杨柳中心校2 0 1 3 ---2 0 1 4 学年度第二学期九年级数学导学案 章节：2 6 章 版本：沪科版 主备人：牛方元 审核：王宝宝 仲军 1 26.1投影（第一课时） 【学习目标】 1 . 了解平行投影和中心投影的意义 2 . 能够判断某种投影现象是平行投影还是中心投影 【学习重点】 了解平行投影和中心投影的含义。 【学习难点】 判断某种投影是平行投影还是中心投影。 【学习准备】 手电筒、三角尺、作图工具等。 【学习过程】 情境引入 活动 1 设问：你注意观察过周围物体在日光或灯光下的影子吗？影子与物体有着怎样的联系呢？教师展示实物及图片，学生观察、思考，感知物体与投影之间的关系。 学生讨论、发表观点；教师归纳。 总结出投影、投影线、投影面的概念。 总结：一般地，用光线照射物体，在 上，得到的 叫做物体的投影， __________叫做投影线，投影所在的 叫做投影面。 自主探究 活动 2 出示阳光下投影图片，学生观察投影线、投影面分别是什么？这些投影线有何共同特征？ 学生观察、思考、归纳，教师指导。 归纳总结：由 形成的投影叫做平行投影。 试举出平行投影在生活中的应用实例: 。 活动 3 出示灯光下的投影图片，学生观察投影线、投影面分别是什么？这些投影线有何共同特征？学生分析、回答。 归纳总结：由 发出的光线形成的投影叫做中心投影。 试举出中心投影在生活中的应用实例: 。 活动 4 将物体与它们的投影用线连接起来。 合作探究 活动 5 问题： 出示两幅图，观察中心投影与平行投影的区别与联系。 联系： 。 区别： 。 巩固练习 一、填空题 1 ．物体在光线照射下，在地面或墙壁上留下的影子叫做它的_ _ _ _ _ _ _ _ _ ． 2 ．手电筒、路灯的光线可以看成是从_ _ _ _ _ _ _ _ _ 发出的，它们所形成的投影是_ _ _ _ _ _ _ _ _ 投影，而太阳光线所形成的投影是_ _ _ _ _ _ _ _ _ 投影． 3 ．将一个三角形放在太阳光下，它所形成的投影的形状是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ． 杨柳中心校2013---2014 学年度第二学期九年级数学导学案 章节：26 章 版本：沪科版 主备人：牛方元 审核：王宝宝 仲军 2 二、选择题 4．小明在操场上练习双杠时，发现两横杠在地上的影子( ) A．相交 B．平行 C．垂直 D．无法确定 5．一只小狗在平面镜前欣赏自己(如图所示)，它所看到的全身像是(...
