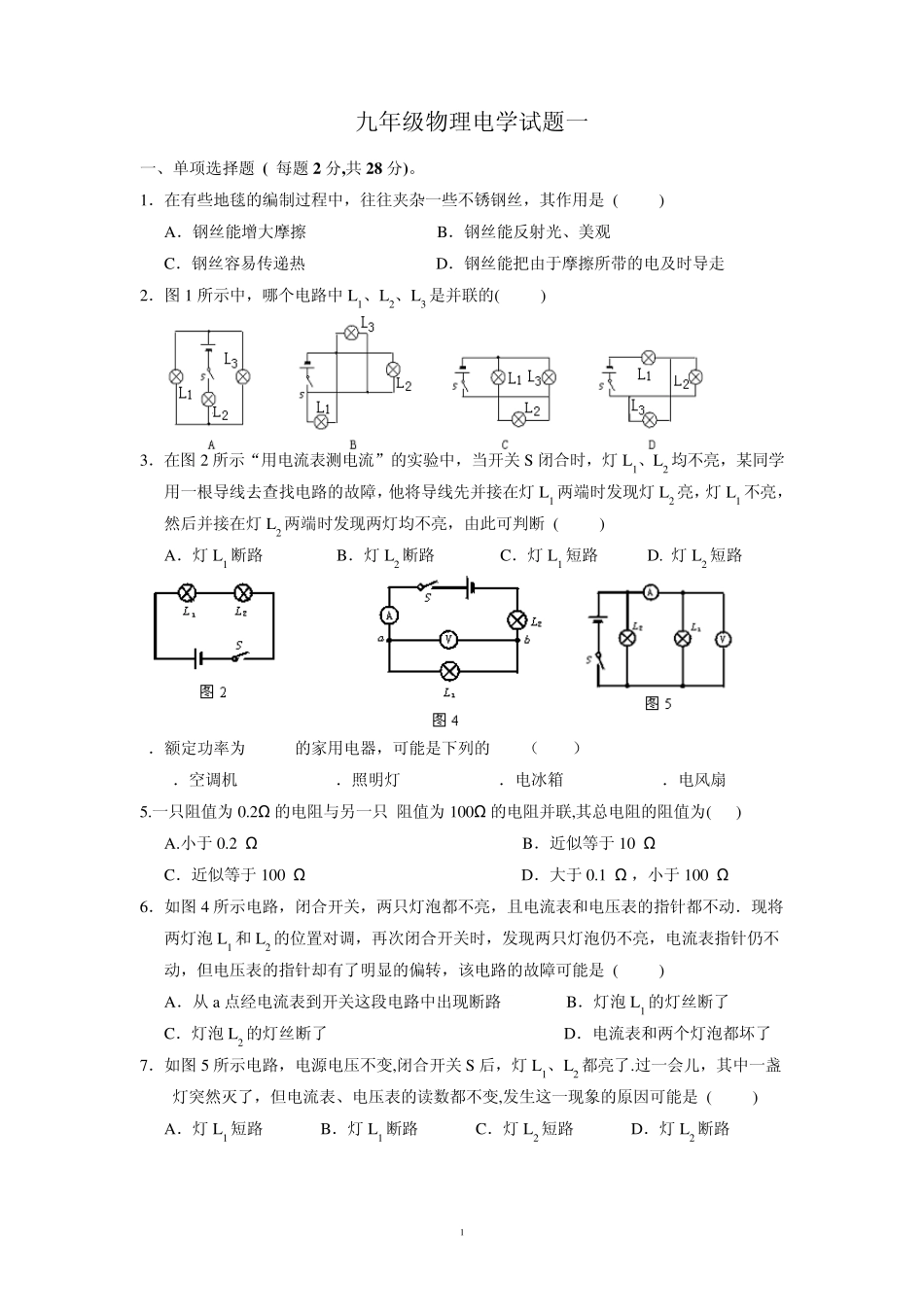

1 九年级物理电学试题一 一、单项选择题 ( 每题2 分,共2 8 分)。 1．在有些地毯的编制过程中，往往夹杂一些不锈钢丝，其作用是 ( ) A．钢丝能增大摩擦 B．钢丝能反射光、美观 C．钢丝容易传递热 D．钢丝能把由于摩擦所带的电及时导走 2．图1 所示中，哪个电路中L1、L2、L3 是并联的( ) 3．在图2 所示“用电流表测电流”的实验中，当开关 S 闭合时，灯 L1、L2 均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯 L1 两端时发现灯 L2 亮，灯 L1 不亮，然后并接在灯 L2 两端时发现两灯均不亮，由此可判断 ( ) A．灯 L1 断路 B．灯 L2 断路 C．灯 L1 短路 D. 灯 L2 短路 4．额定功率为 1.5kW的家用电器，可能是下列的 （ ） A．空调机 B．照明灯 C．电冰箱 D．电风扇 5.一只阻值为 0.2Ω 的电阻与另一只 阻值为 100Ω 的电阻并联,其总电阻的阻值为( ) A.小于0.2 Ω B．近似等于10 Ω C．近似等于100 Ω D．大于0.1 Ω ，小于100 Ω 6．如图4 所示电路，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动．现将两灯泡 L1 和 L2 的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是 ( ) A．从 a点经电流表到开关这段电路中出现断路 B．灯泡 L1 的灯丝断了 C．灯泡 L2 的灯丝断了 D．电流表和两个灯泡都坏了 7．如图5 所示电路，电源电压不变,闭合开关 S 后，灯 L1、L2 都亮了.过一会儿，其中一盏灯突然灭了，但电流表、电压表的读数都不变,发生这一现象的原因可能是 ( ) A．灯 L1 短路 B．灯 L1 断路 C．灯 L2 短路 D．灯 L2 断路 2 8．在图6 中，电源电压保持不变，当滑动变阻器滑片P 由左端向右移到中点的过程中，下列判断正确的是 ( ) A 电流表A2 示数变大，电流表A1、电压表示数不变 B．电流表A1 示数变大，电流表A2、电压表示数不变 C．电压表和电流表A1、A2 的示数都变大 D．条件不足，无法判断 9．图7 所示的电路中，电源电压U ＝4.5 V ，且保持不变，电阻R1＝5 Ω ，变阻器R2 的最大阻值为20 Ω ,电流表量程为0～0.6 A，电压表量程为0～3 V ，为保护电表，变阻器接入电路的阻值范围是 ( ) A．2．5 Ω ～10 Ω B．0 Ω ～20 Ω C．2．5 Ω ～20 Ω D．0 Ω ～10 Ω 10．如图8 是李华连接...
