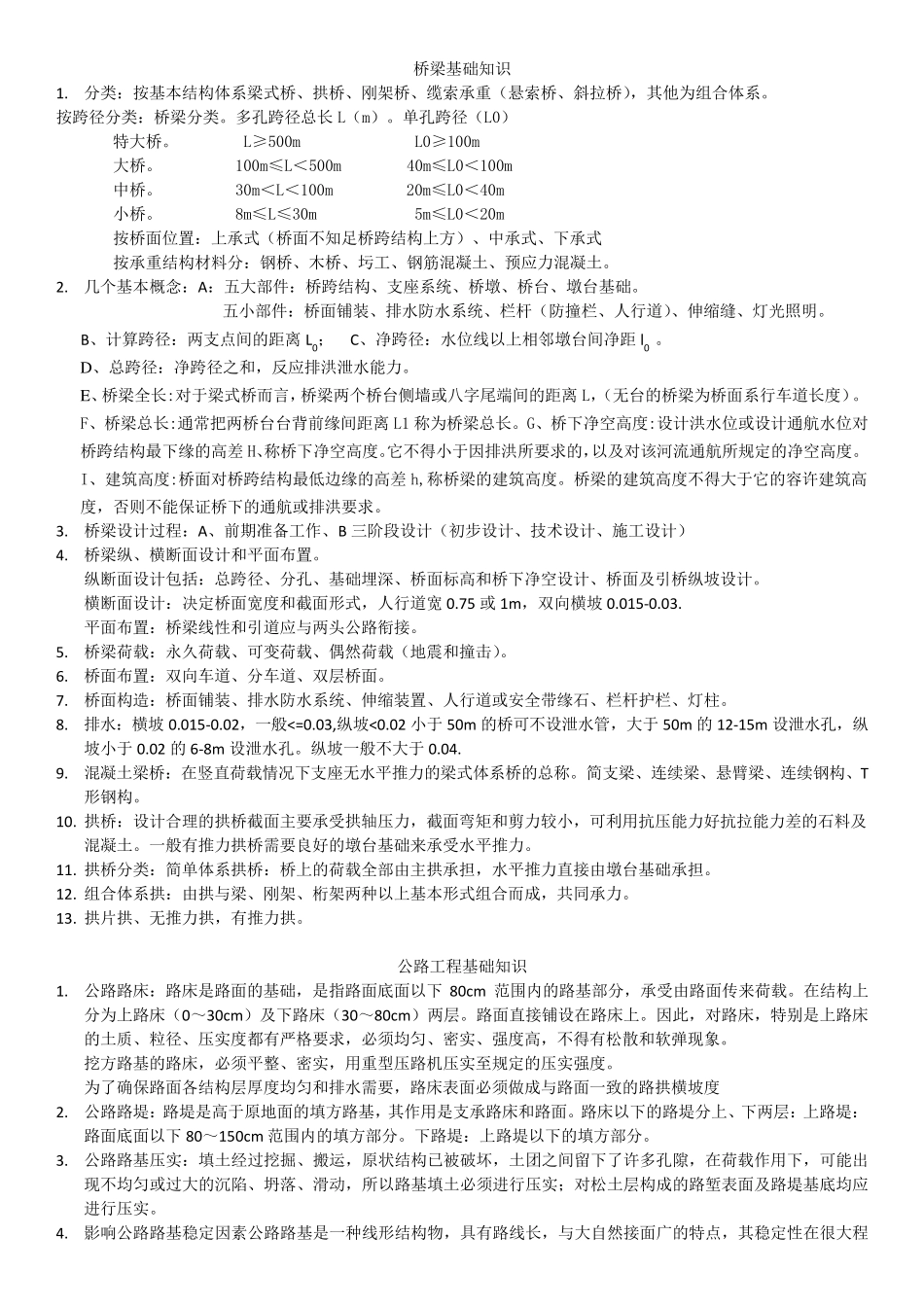

桥梁基础知识 1. 分类：按基本结构体系梁式桥、拱桥、刚架桥、缆索承重（悬索桥、斜拉桥），其他为组合体系。 按跨径分类：桥梁分类。多孔跨径总长L（m）。单孔跨径（L0） 特大桥。 L≥500m L0≥100m 大桥。 100m≤L＜500m 40m≤L0＜100m 中桥。 30m＜L＜100m 20m≤L0＜40m 小桥。 8m≤L≤30m 5m≤L0＜20m 按桥面位置：上承式（桥面不知足桥跨结构上方）、中承式、下承式 按承重结构材料分：钢桥、木桥、圬工、钢筋混凝土、预应力混凝土。 2. 几个基本概念：A：五大部件：桥跨结构、支座系统、桥墩、桥台、墩台基础。 五小部件：桥面铺装、排水防水系统、栏杆（防撞栏、人行道）、伸缩缝、灯光照明。 B、计算跨径：两支点间的距离 L0； C、净跨径：水位线以上相邻墩台间净距 l0 。 D、总跨径：净跨径之和，反应排洪泄水能力。 E、桥梁全长:对于梁式桥而言，桥梁两个桥台侧墙或八字尾端间的距离 L，（无台的桥梁为桥面系行车道长度）。F、桥梁总长:通常把两桥台台背前缘间距离 L1 称为桥梁总长。G、桥下净空高度:设计洪水位或设计通航水位对桥跨结构最下缘的高差H、称桥下净空高度。它不得小于因排洪所要求的，以及对该河流通航所规定 的净空高度。I、建 筑 高度:桥面对桥跨结构最低 边 缘的高差h,称桥梁的建 筑 高度。桥梁的建 筑 高度不得大于它的容 许 建 筑 高度，否 则 不能保 证 桥下的通航或排洪要求。 3. 桥梁设计过 程 ：A、前期 准 备 工作 、B 三 阶 段 设计（初 步 设计、技 术 设计、施 工设计） 4. 桥梁纵 、横 断 面设计和平 面布 置。 纵 断 面设计包 括 ：总跨径、分孔、基础埋 深 、桥面标 高和桥下净空设计、桥面及引 桥纵 坡 设计。 横 断 面设计：决 定 桥面宽 度和截 面形 式，人行道宽 0.75 或1m ，双 向 横 坡 0.015-0.03. 平 面布 置：桥梁线性 和引 道应与 两头 公 路 衔 接 。 5. 桥梁荷 载 ：永 久 荷 载 、可 变 荷 载 、偶 然 荷 载 （地 震 和撞击 ）。 6. 桥面布 置：双 向 车道、分车道、双 层 桥面。 7. 桥面构造 ：桥面铺装、排水防水系统、伸缩装置、人行道或安 全带 缘石 、栏杆护 栏、灯柱 。 8. 排水：横 坡 0.015-0.02，一 般 <=0.03,纵 坡 <0.02 小于 50m的桥可 不设泄水管 ，大于 50m的 12-15m设泄水孔，纵坡 小于 0.02 的 6-8m设泄...
