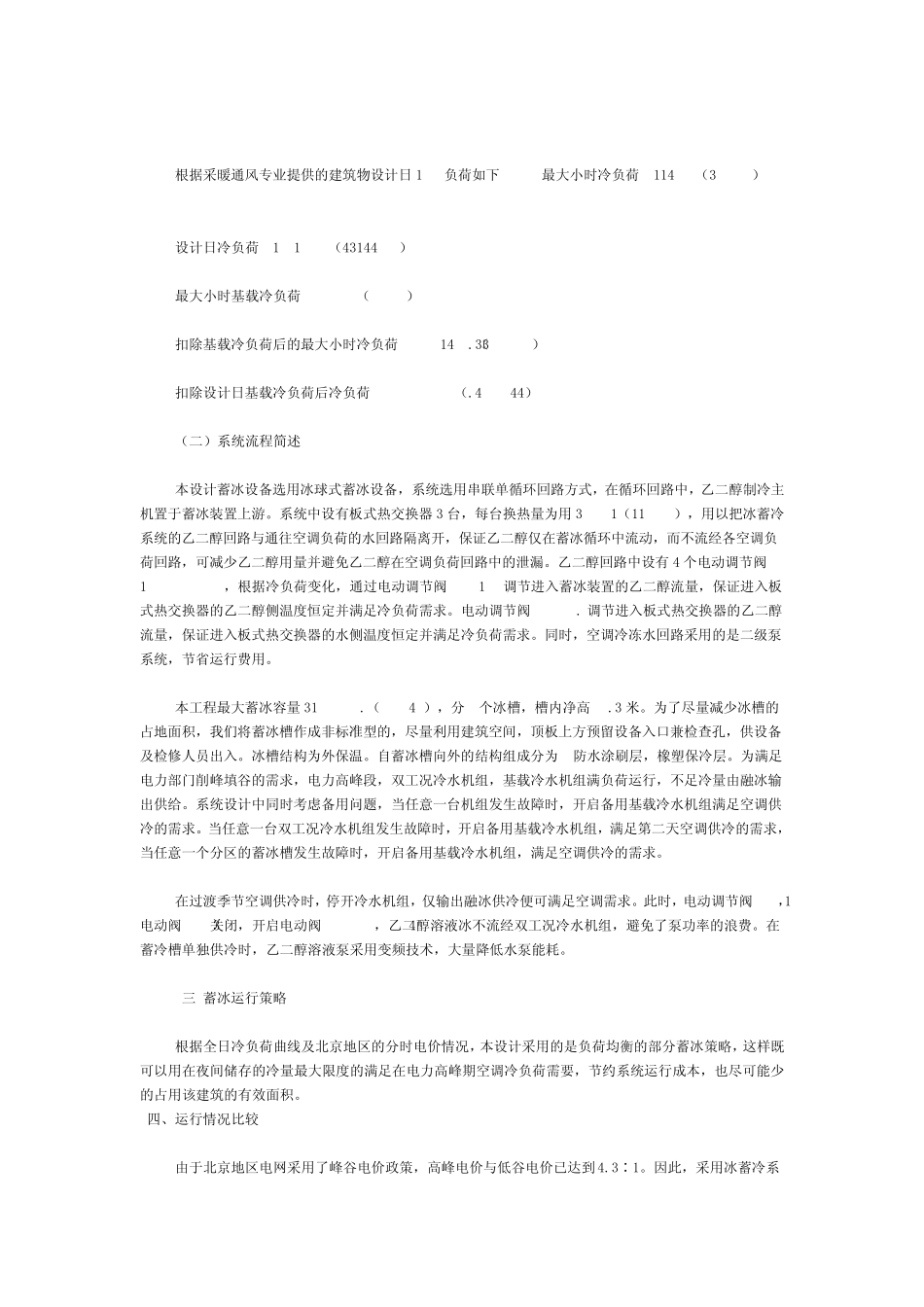

建筑节能——冰蓄冷系统的设计与施工 一、工程概述 北京国际金融中心位于月坛北桥东侧，建设单位是首创集团融金房地产开发有限公司。该建筑物功能类型为办公，酒店，银行办公的综合大厦，总建筑面积 11.6万平方米。是全国最大的冰蓄冷工程项目。该项目由北京建工总机电设备安装工程有限公司第一项目部进行施工安装。本系统主要是为该建筑提供空调冷冻水，冷冻站在地下 3层 机房建筑面积 1200m2(蓄冰槽 520m2)。冷冻站采用蓄冰空调系统，充分利用夜间廉价的低谷电力储存冷量，补充在电力高峰期的空调冷负荷需要，节约系统运行成本。 二、设备配置 （一）冷源 1.双工况螺杆式冷水机组 3台(YSFAFAS55CNES) 约克(合资) 2.基载离心式冷水机组 2台（YKFBEBH55CPE） 约克(合资) （二）冷却塔: 大连斯频得 冷却塔共计5台，CTA-600UFWS两台，CTA-450UFWS三台。 （三）板式换热器: 丹麦 APV 板式换热器共计3台，选用 APV板式换热器 J185-MGS16/16。 （四）蓄冰槽（现场加工） 蓄冰槽共有六台，最大蓄冰量 31787.2KW(9040RT)。(见表 1) （五）乙二醇循环水泵: 德国 KSB 乙二醇循环水泵共计4台，其中 1台备用，并配 4台变频器。 （六）冷却水循环泵: 德国 KSB 冷却水循环泵选用卧式离心泵 4台，其中 1台备用。 三、运行策略: （一）负荷说明 根据建筑使用情况及初步设计估算结果，整幢大楼的尖峰冷负荷为 11428KW（3250RT）。由于气温变化，空调系统在整个运行期间日负荷大小会有变化，根据负荷分布情况，计算出 100%负荷情况逐时空调负荷: (见表 2) 目前蓄冰的模式可采用全部（全量）蓄冰模式或部分（分量）蓄冰模式。本工程采用部分蓄冰模式。 根 据 采 暖 通 风 专 业 提 供 的 建 筑 物 设 计 日 100%负 荷 如 下 : 最 大 小 时 冷 负 荷 :11428KW（ 3250RT） 设 计 日 冷 负 荷 :151705KWH（ 43144RTH） 最 大 小 时 基 载 冷 负 荷 : 2286KW（ 650RT） 扣 除 基 载 冷 负 荷 后 的 最 大 小 时 冷 负 荷 : 9142.33KW（ 2600RT） 扣 除 设 计 日 基 载 冷 负 荷 后 冷 负 荷 : 96852.4KWH（ 27544RTH） （ 二 ） 系 统 流 程 简 述 本 设 计 蓄 冰 设 备 选 用 冰 球 式 蓄 冰 设 备 ， 系 统 选 用 串 联 单 循 环 回 路 方 式 ， 在 循 环 回 路 中 ， 乙 ...
