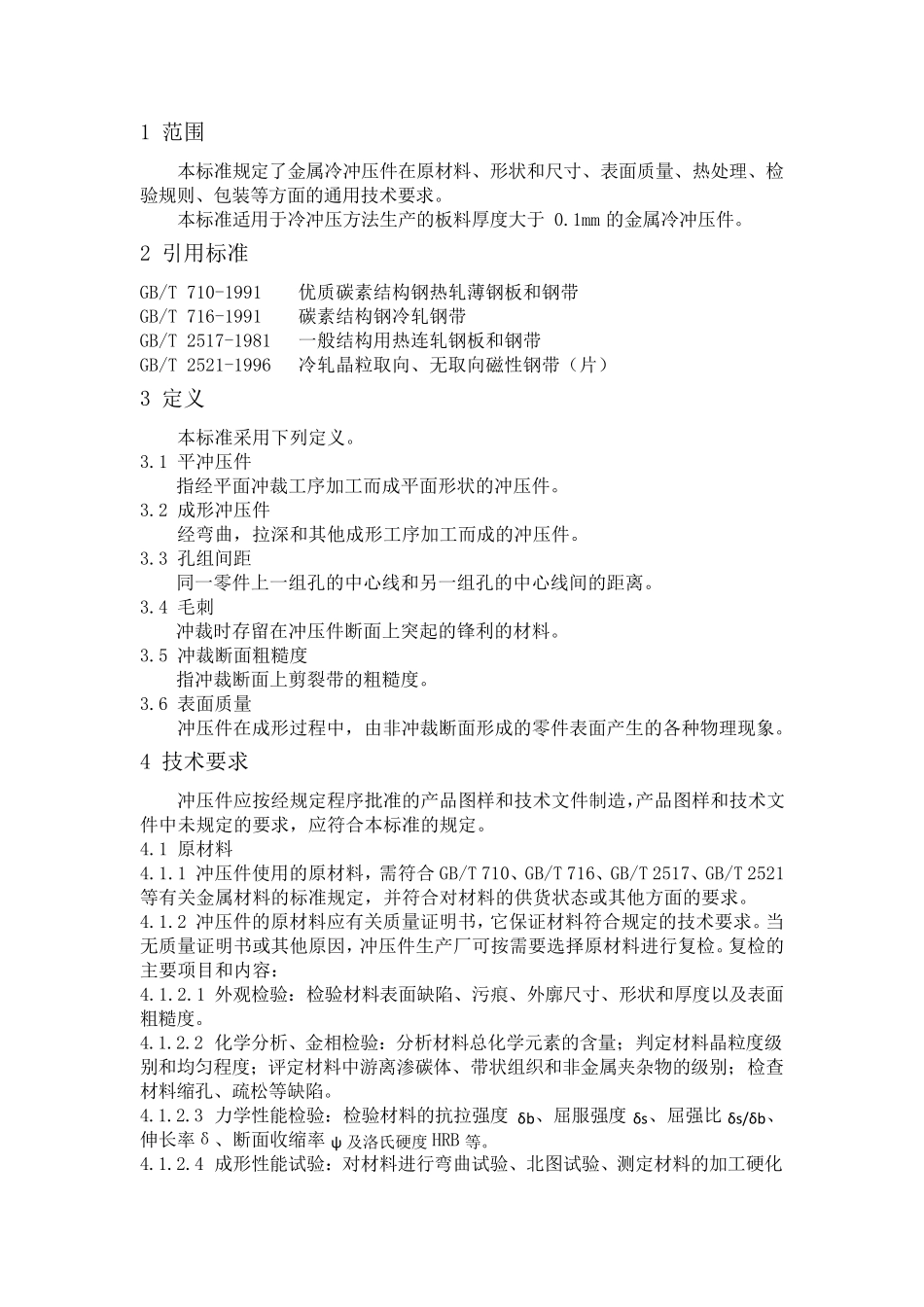

1 范 围 本 标 准 规 定 了 金 属 冷 冲 压 件 在 原 材 料 、 形 状 和 尺 寸 、 表 面 质 量 、 热 处 理 、 检验 规 则 、 包 装 等 方 面 的 通 用 技 术 要 求 。 本 标 准 适 用 于 冷 冲 压 方 法 生 产 的 板 料 厚 度 大 于0.1mm 的 金 属 冷 冲 压 件 。 2 引 用 标 准 GB/T 710-1991 优 质 碳 素 结 构 钢 热 轧 薄 钢 板 和 钢 带 GB/T 716-1991 碳 素 结 构 钢 冷 轧 钢 带 GB/T 2517-1981 一 般 结 构 用 热 连 轧 钢 板 和 钢 带 GB/T 2521-1996 冷 轧 晶 粒 取 向 、 无 取 向 磁 性 钢 带 （ 片 ） 3 定 义 本 标 准 采 用 下 列 定 义 。 3.1 平 冲 压 件 指 经 平 面 冲 裁 工 序 加 工 而 成 平 面 形 状 的 冲 压 件 。 3.2 成 形 冲 压 件 经 弯 曲 ， 拉 深 和 其 他 成 形 工 序 加 工 而 成 的 冲 压 件 。 3.3 孔 组 间 距 同 一 零 件 上 一 组 孔 的 中 心 线 和 另 一 组 孔 的 中 心 线 间 的 距 离 。 3.4 毛 刺 冲 裁 时 存 留 在 冲 压 件 断 面 上 突 起 的 锋 利 的 材 料 。 3.5 冲 裁 断 面 粗 糙 度 指 冲 裁 断 面 上 剪 裂 带 的 粗 糙 度 。 3.6 表 面 质 量 冲 压 件 在 成 形 过 程 中 ， 由 非 冲 裁 断 面 形 成 的 零 件 表 面 产 生 的 各种物理 现象。 4 技 术 要 求 冲 压 件 应按经 规 定 程 序 批准 的 产 品图样和 技 术 文件 制造，产 品图样和 技 术 文件 中 未规 定 的 要 求 ， 应符合本 标 准 的 规 定 。 4.1 原 材 料 4.1.1 冲 压 件 使用 的 原 材 料 ， 需符合GB/T 710、 GB/T 716、 GB/T 2517、 GB/T 2521等 有关金 属 材 料 的 标 准 规 定 ， 并符合对材 料 的 供货状 态或其 他 方 面 的 要 求 。 4.1.2 冲 压 件 的 原 材 料 应有关质 量 证明书， 它保证材 料 符合规 定 的 技 术 要 求 。 当无 质 量 证明书或其 他 原 因， 冲 压 件 生 产 厂可按需要 选择原 材 料 进行复检 。 复检 的主要 ...
