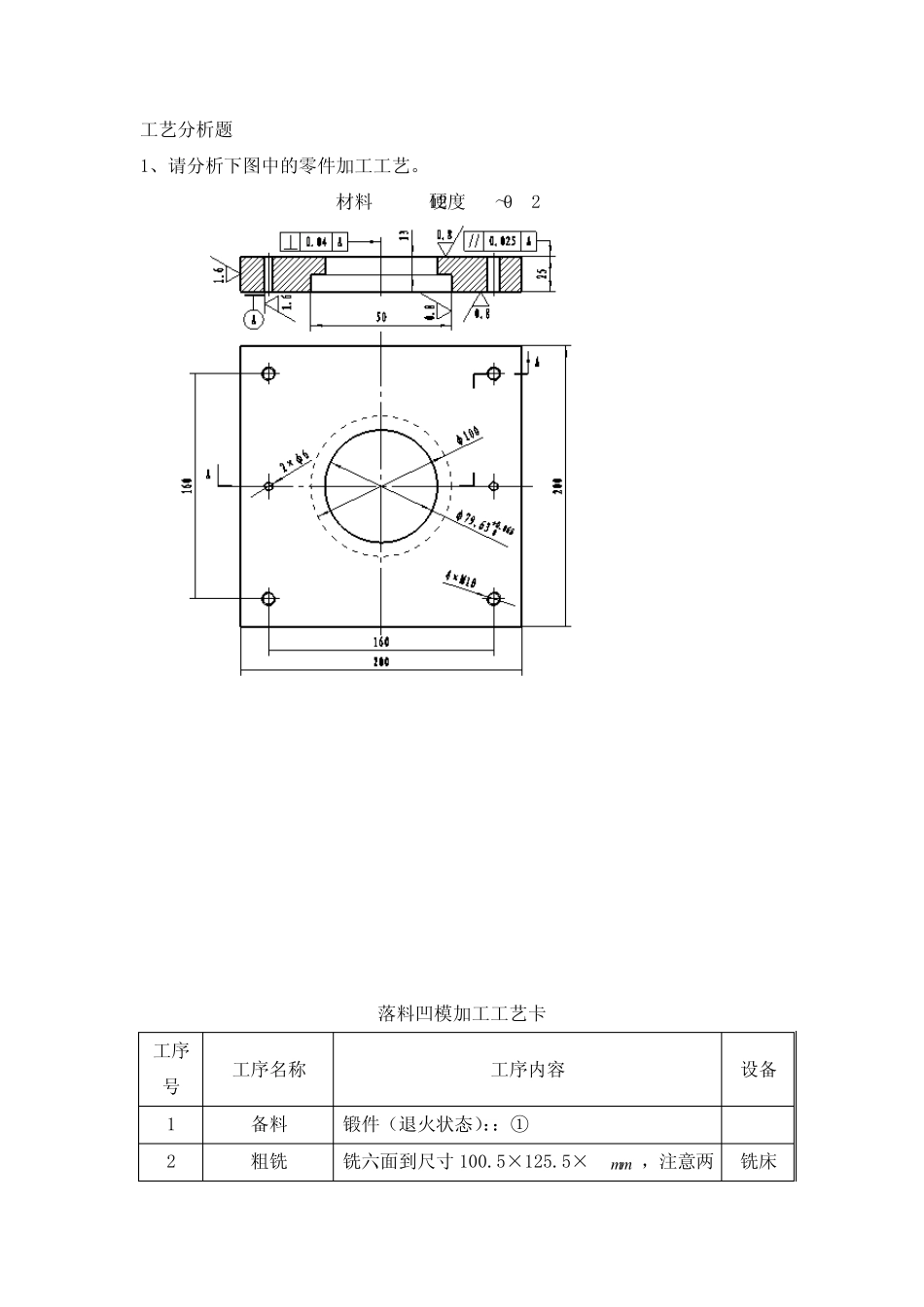

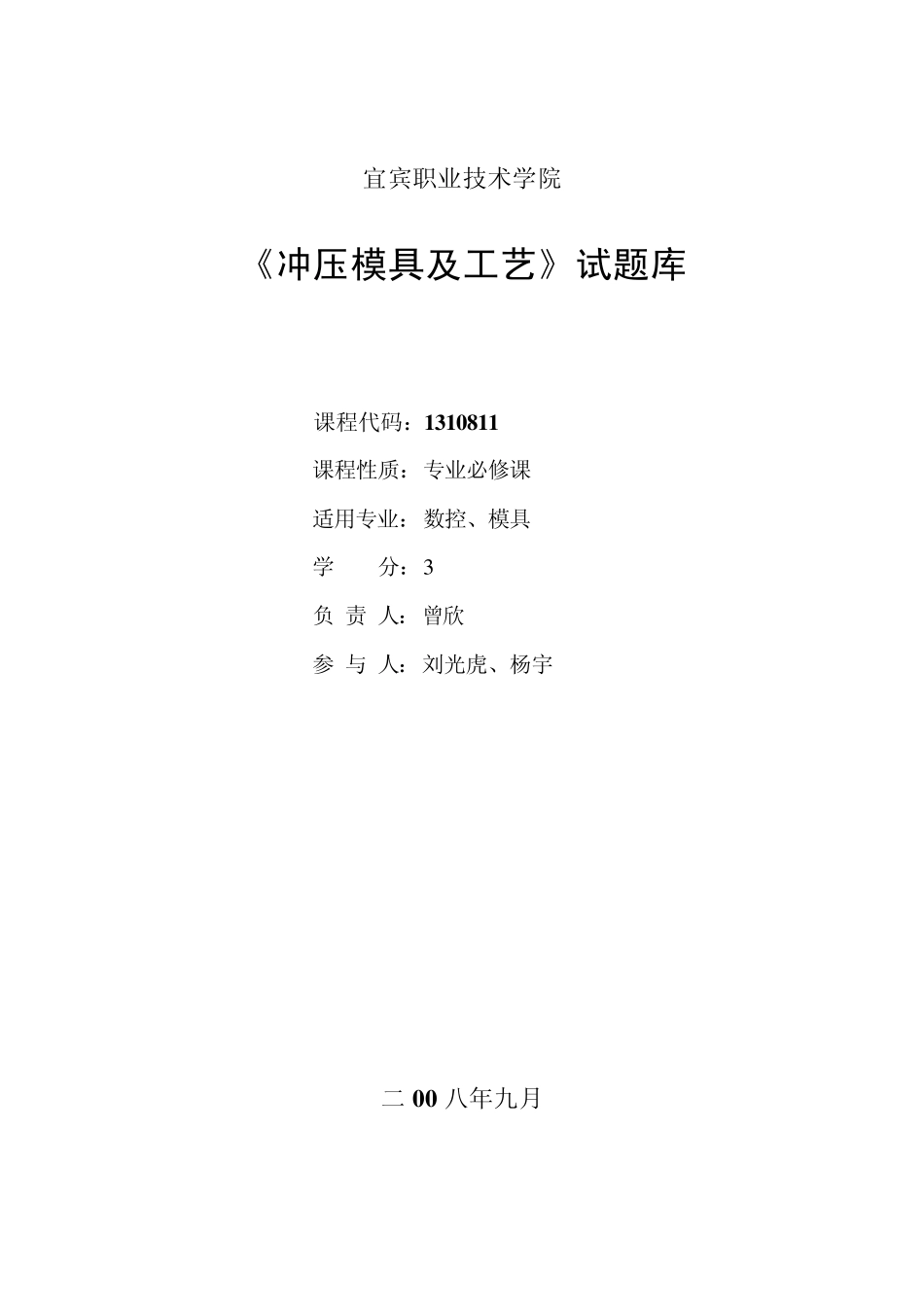

宜宾职业技术学院 《冲压模具及工艺》试题库 课程代码：1 3 1 0 8 1 1 课程性质：专业必修课 适用专业：数控、模具 学 分：3 负 责 人：曾欣 参 与 人：刘光虎、杨宇 二 0 0 八年九月 工艺分析题 1、请分析下图中的零件加工工艺。 材料:Cr12 硬度:60～62HRC 落料凹模加工工艺卡 工序号 工序名称 工序内容 设备 1 备料 锻件（退火状态）：：① 2 粗铣 铣六面到尺寸100.5×125.5×33mm ，注意两铣床 大平面与两相邻侧面用标准角尺测量达到基本垂直 3 ② 铣六面到 200 200 25.5mm 铣床 4 钳 划线 划出各孔径中心线并划出凹模洞口轮廓尺寸 钻孔 钻螺纹底孔，销钉底孔，凹模穿线孔 铰孔 铰销钉孔到要求 攻丝 攻螺纹丝到要求 5 ③ 淬火 使硬度达 60~64HRC 6 ④ 磨光两大平面，使厚度达 25mm 磨床 7 线切割 割凹模洞口，并留 0.01～0.02mm 研磨余量 线切割机床 8 钳 研磨洞口内壁侧面使配推件块到要求 9 钳 用垫片层保证凸模与凹模间隙均匀，凹模与上模座配作销钉孔 10 平磨 磨凹模板上平面厚度达要求 磨床 11 检验 检验 12 钳 总装配 问题：①根据零件图确定毛坯尺寸； （3分） ②根据要求填写合理的钳工工序；（4分） ③填写入合理的热处理工序；（4分） ④根据前后工序填写所需要的工序和机床。（4分） 【代码】15044064 【答案】（答题要点） ①210×210×35mm ②精铣 ③热处理 ④磨平面 2、冲孔凸模加工工艺过程 材料:T10A 硬度:56～60HRC 冲孔凸模加工工艺卡 工序号 工序名称 工序内容 设备 1 备料 锻件（退火状态）①： 2 热处理 退火，硬度达180～220HB 3 车 车一端面，打顶尖孔，车外圆至 11mm ；掉头车另一端面，长度至尺寸45mm ；打顶尖孔 车床 两头顶尖顶，车外圆尺寸 7±0.04mm ， 9±0.04 mm 至要求。 4 检验 检验 5 ③ 淬火 使硬度达56～60HRC 6 磨削 磨削外圆尺寸4 3.001 0mm 和 4 3.001 4 mm 至要求 ④ 7 ② 切除工作端面顶尖孔，长度尺寸至53.5mm 要求 线切割机床 8 磨削 磨削端面至Ra0.8m 磨床 9 检验 检验 10 钳工 装配（钳修并装配，保证） 问题：①根据零件图确定毛坯尺寸； （3分） ②根据要求填写合理的钳工工序；（4分） ③填写入合理的热处理工序；（4分） ④根据前后工序填写所需要的工序和机床。（4分） 【代码】1544064 【...
