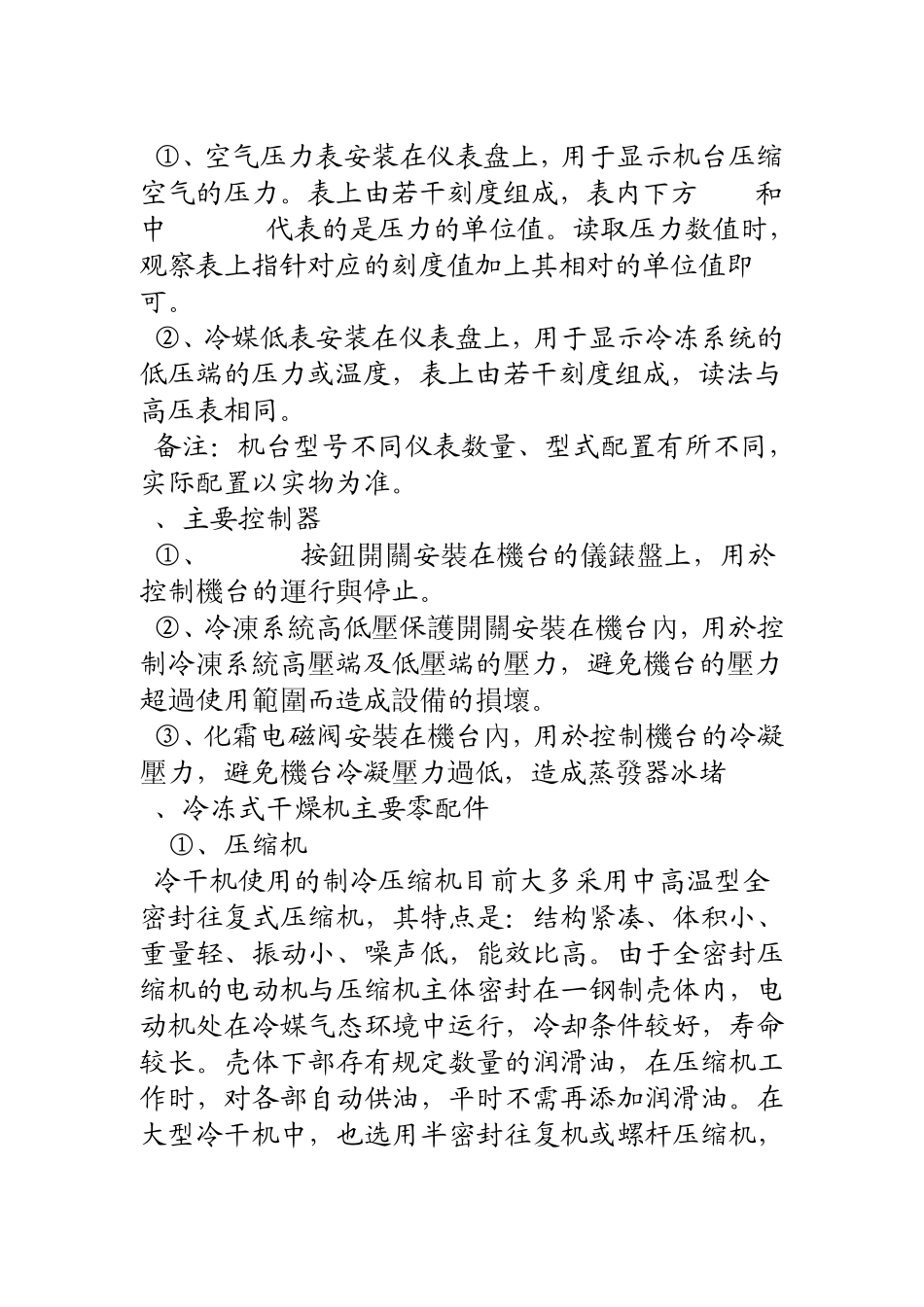

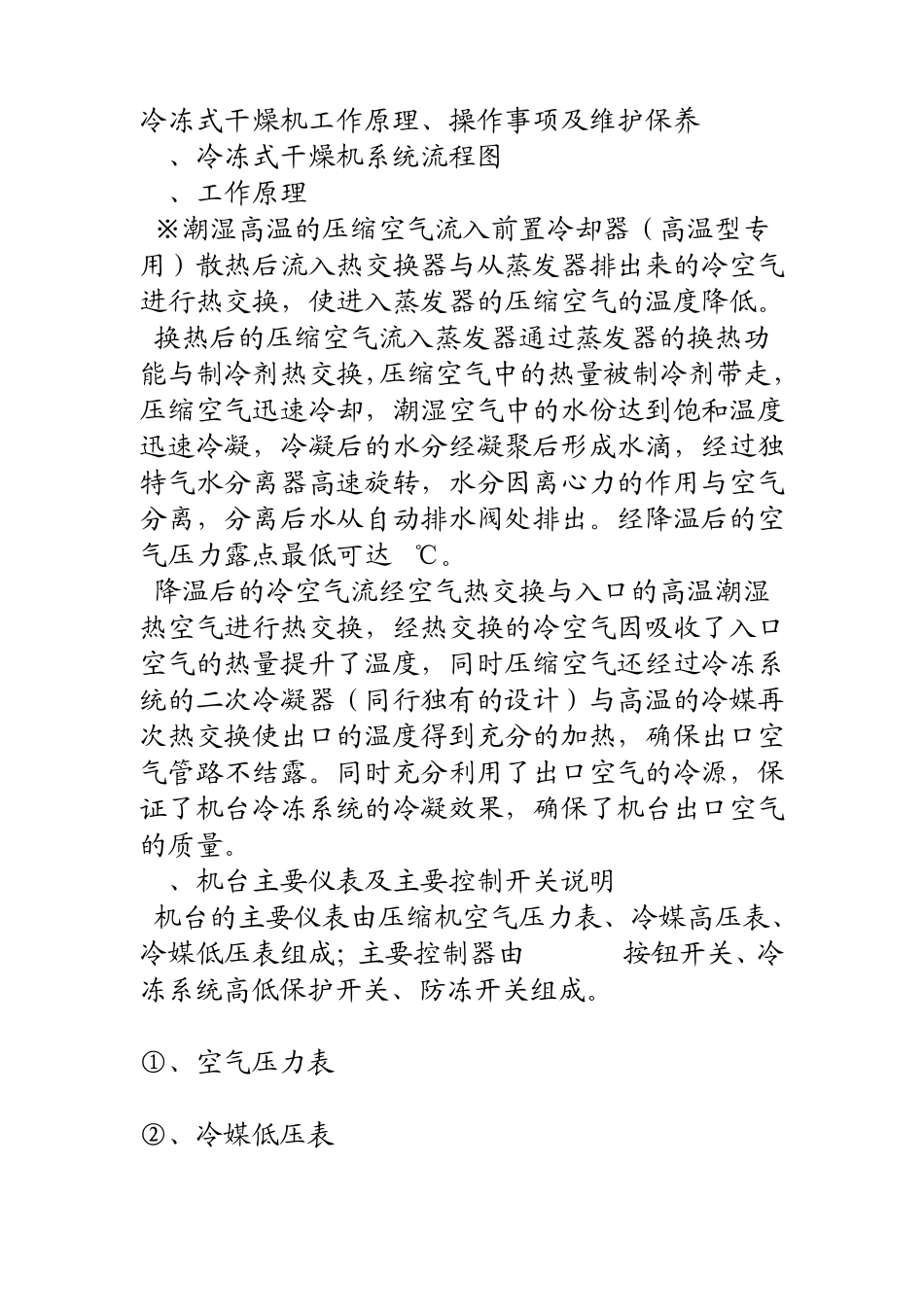

冷冻式干燥机工作原理、操作事项及维护保养 1、冷冻式干燥机系统流程图 2、工作原理 ※潮湿高温的压缩空气流入前臵冷却器(高温型专用)散热后流入热交换器与从蒸发器排出来的冷空气进行热交换,使进入蒸发器的压缩空气的温度降低。 换热后的压缩空气流入蒸发器通过蒸发器的换热功能与制冷剂热交换,压缩空气中的热量被制冷剂带走,压缩空气迅速冷却,潮湿空气中的水份达到饱和温度迅速冷凝,冷凝后的水分经凝聚后形成水滴,经过独特气水分离器高速旋转,水分因离心力的作用与空气分离,分离后水从自动排水阀处排出。经降温后的空气压力露点最低可达 2℃。 降温后的冷空气流经空气热交换与入口的高温潮湿热空气进行热交换,经热交换的冷空气因吸收了入口空气的热量提升了温度,同时压缩空气还经过冷冻系统的二次冷凝器(同行独有的设计)与高温的冷媒再次热交换使出口的温度得到充分的加热,确保出口空气管路不结露。同时充分利用了出口空气的冷源,保证了机台冷冻系统的冷凝效果,确保了机台出口空气的质量。 3、机台主要仪表及主要控制开关说明 机台的主要仪表由压缩机空气压力表、冷媒高压表、冷媒低压表组成;主要控制器由 ON/OFF按钮开关、冷冻系统高低保护开关、防冻开关组成。 ①、空气压力表 ②、冷媒低压表 ①、空气压力表安装在仪表盘上,用于显示机台压缩空气的压力。表上由若干刻度组成,表内下方 Mpa和中 Kg/CM2代表的是压力的单位值。读取压力数值时,观察表上指针对应的刻度值加上其相对的单位值即可。 ②、冷媒低表安装在仪表盘上,用于显示冷冻系统的低压端的压力或温度,表上由若干刻度组成,读法与高压表相同。 备注:机台型号不同仪表数量、型式配臵有所不同,实际配臵以实物为准。 4、主要控制器 ①、ON/OFF按鈕開關安裝在機台的儀錶盤上,用於控制機台的運行與停止。 ②、冷凍系統高低壓保護開關安裝在機台內,用於控制冷凍系統高壓端及低壓端的壓力,避免機台的壓力超過使用範圍而造成設備的損壞。 ③、化霜电磁阀安裝在機台內,用於控制機台的冷凝壓力,避免機台冷凝壓力過低,造成蒸發器冰堵 5、冷冻式干燥机主要零配件 ①、压缩机 冷干机使用的制冷压缩机目前大多采用中高温型全密封往复式压缩机,其特点是:结构紧凑、体积小、重量轻、振动小、噪声低,能效比高。由于全密封压缩机的电动机与压缩机主体密封在一钢制壳体内,电动机处在冷媒气态环境中运行,冷却条件较好,寿命较长。壳体下部存有...
