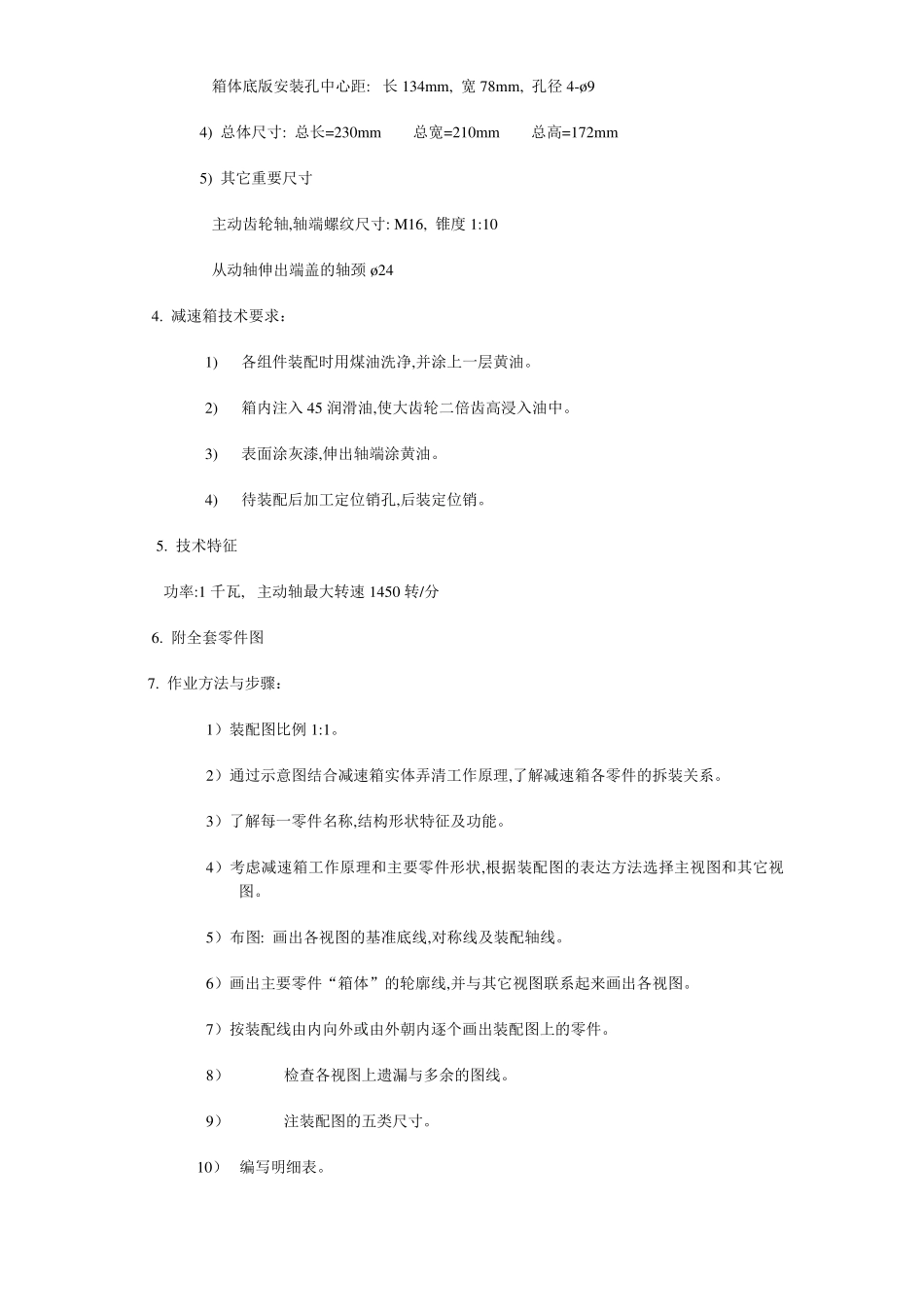

三、减速箱装配图绘制 1．作业要求： 熟悉减速箱装配体工作原理，各零件之间装配连接关系。并采用适当装配图的表达方法画出装配图，装配图要清晰地的反映其工作原 理，拆装关系和主要零件的形状。 2．装配示意图及零件名称和工作原理 减速箱工作原理： 减速箱是一种常用减速装置。是以小齿轮带动大齿轮达到减速的目的。箱体 1 内有存油空间，侧壁有检查面的观察孔，拧开螺塞 18 可放出污油。箱盖有注油和通气结构，即方孔盖 10 和通气塞 9，目的是 当箱内温度升高时排出空气。箱座与箱盖外壁均有加强筋结构，以免工作时变形过大而影响齿轮，轴承正常工作。盖座之间用螺栓连接，圆锥销定位。主动齿轮是齿轮加工在轴上，从动齿轮是靠键与从动轴连接在一起。挡油环是防止飞溅的油流入轴承。调整环用来调整齿轮轴的轴向间隙。端盖具有密封作用。 3．减速箱装配体的参考尺寸： 1) 性能规格尺寸 m=2， Ζ主=1.5 Ζ从=55 中心距=70±0.06, 中心高=80±0.1 2) 配合尺寸 主动齿轮轴轴颈与 204 轴承孔的配合尺寸: ø20js6 204 轴承外圈与轴承座孔的配合尺寸: ø47k7 从动轴轴颈与 206 轴承孔的配合尺寸: ø30js6 206 轴承外圈与轴承座孔的配合尺寸: ø62k7 从动齿轮与从动轴处的配合尺寸: ø32H7/k7 套筒与从动轮处的配合尺寸: ø30F9/js6 大端盖与箱体孔的配合尺寸: ø62k7/h8 小端盖与箱体孔的配合尺寸: ø47k7/h8 3) 安装尺寸 箱体底版安装孔中心距: 长 134mm, 宽 78mm, 孔径 4-ø9 4) 总体尺寸: 总长=230mm 总宽=210mm 总高=172mm 5) 其它重要尺寸 主动齿轮轴,轴端螺纹尺寸: M16, 锥度 1:10 从动轴伸出端盖的轴颈 ø24 4. 减速箱技术要求： 1) 各组件装配时用煤油洗净,并涂上一层黄油。 2) 箱内注入 45 润滑油,使大齿轮二倍齿高浸入油中。 3) 表面涂灰漆,伸出轴端涂黄油。 4) 待装配后加工定位销孔,后装定位销。 5. 技术特征 功率:1 千瓦, 主动轴最大转速 1450 转/分 6. 附全套零件图 7. 作业方法与步骤： 1）装配图比例 1:1。 2）通过示意图结合减速箱实体弄清工作原理,了解减速箱各零件的拆装关系。 3）了解每一零件名称,结构形状特征及功能。 4）考虑减速箱工作原理和主要零件形状,根据装配图的表达方法选择主视图和其它视图。 5）布图: 画出各视图的基准底线,对称线及装配轴线。 6）画出主要零件“箱体”的轮廓线,并与其它视图联系起来画出各视...
