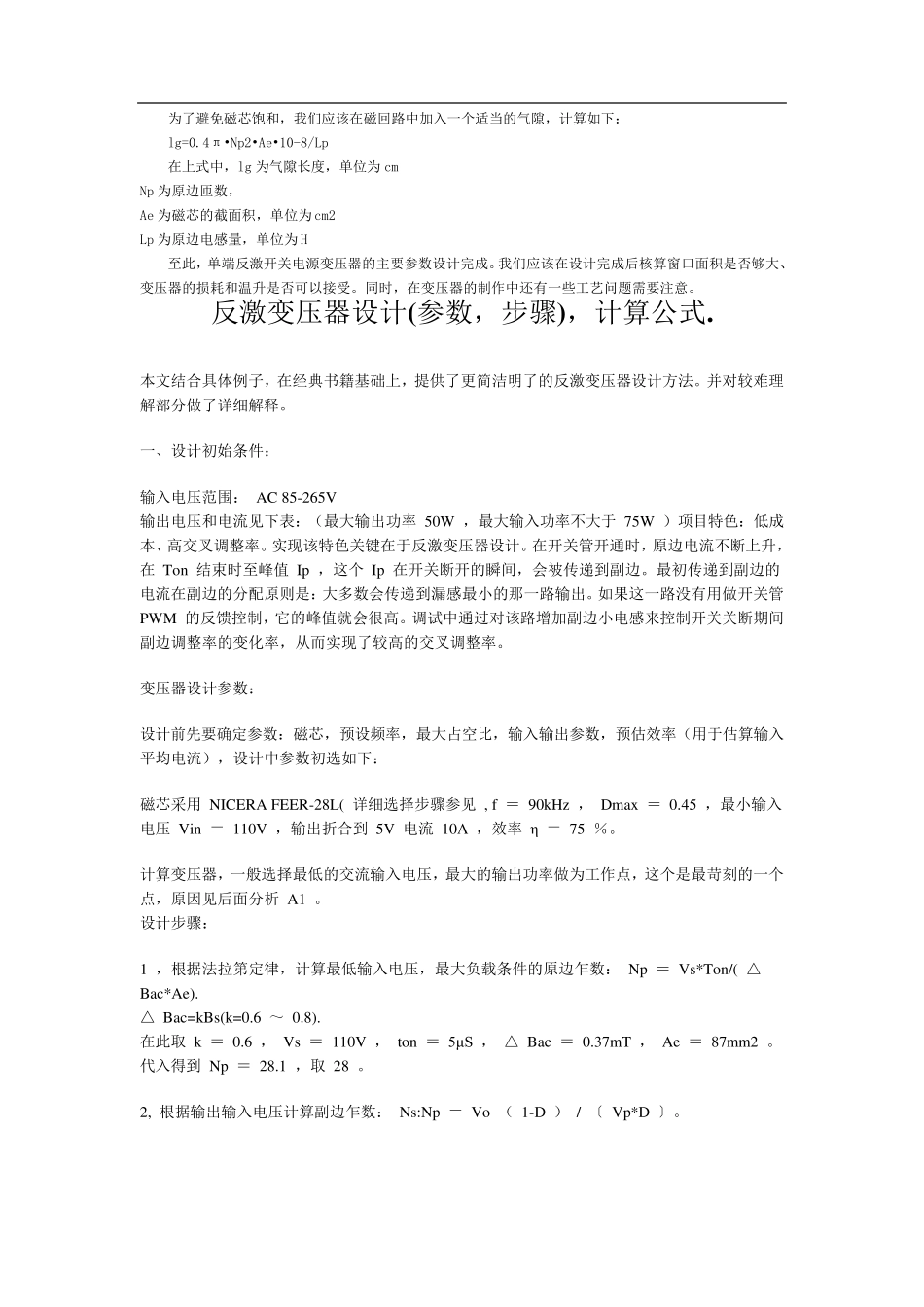

R C C 方式电源变压器设计计算方法 在 RCC 設計中,一般先設定工作頻率,如為 50K,然後設定工作 DUTY 在 90V 入力,最大輸出時為 0.5 假設設計一功率為 12V/1A 1. 最大輸出電流為定格電流的 1.2~1.4 倍,取 1.3 倍. 2. 出力電力 Pout = Vout × Iout = 12V×1.3A = 15.6W 3. 入力電力 Pin = Pout/∩=22.3W(RCC 效率∩一般設在 65%~75% , 取 70%) 4. 入力平均電流 Iin=Pin/Vdc(INmin)=22.3/85*1.2=0.22( Vin(DCmin) = Vac(Inmin)×1.2) 5. T=1/swF=1/50K=20uS Ton=Toff=10uS 6. Ipk=Iin 入力平均電流*2/DUTY=0.22*2/0.5=0.88 7. 一次側電感量 Lp=Vin(DCmin)*Ton/Ipk=102*10/0.88=1159uH 取 1160uH 8. 選擇磁芯,根据磁芯規格,選擇 EI28. Ae=0.85CM^2 動作磁通=2000~2800 取 2000(當然,這是很保守的作法) 9. Np=Ipk*Lp*K/Ae*▲ Bm=(0.88*1160*100)/(0.85*2000)=60Ts 10. Ns=(Vout+Vf)*Np/Vin(DCmin)=7.6 取 8Ts 11. 輔助電壓取 5V(電晶體) 如功率管使用 MOSFET 則應設為 11V 12. Vin(DCmin)/Np=Vb/Nb----Nb=2.94 取 3Ts 故變壓器的構造如下: Lp=1160uH Np=60Ts Ns=7Ts Nb=3Ts 以上 采用三明治繞法: 三明治繞法詳解: 所謂三明治就是夾層繞法,因結構如同三明治一樣,所以叫三明治繞法. 通常會有兩種繞法: 1. 一次側平均法,就是 a.最底層繞上一半的圈數,b.然後再繞二次側,c.再繞一次側的另一半.d.再繞 Vcc. 最常用的做法還會在二次側上下兩層各加一銅箔或繞線屏蔽.在小功率上會起到Y 電容的效果,所以說在小功率上有些人說可以不用 Y 電容,其實在整體成本上沒有太大的差別. 2. 屏蔽繞法, 就是 a.最底層繞上與二次相同的圈數,b.然後再繞二次側,c.再繞一次側的其它圈數.d.再繞 Vcc. 這種方式很少加屏蔽. 當然還有很多種不同的配對方式.但基本原理是一樣的. 三明治的真正用意就是減小漏感,人為的在一次與二次之間加上一個寄生電容. 用三明治繞法不可以短路为什么？(短路指输出短路保护) 设计参数选取有问题。 1. 从理论上说，漏感大了，IP 值也就大了，电流模式下的取样也就大了，短路自然好做，也没什么奇怪的。 2.三明治繞法可以减小漏感，但会增加层间电容，所以对EMI 的传导反而不利，必须在原、副边跨接一个 Y 电容解决。因此，小功率场合一般不采用三明治繞法。 般RCC 设计时都把重载低压定在50KHz. 反激式电源设计计算方法 单...
