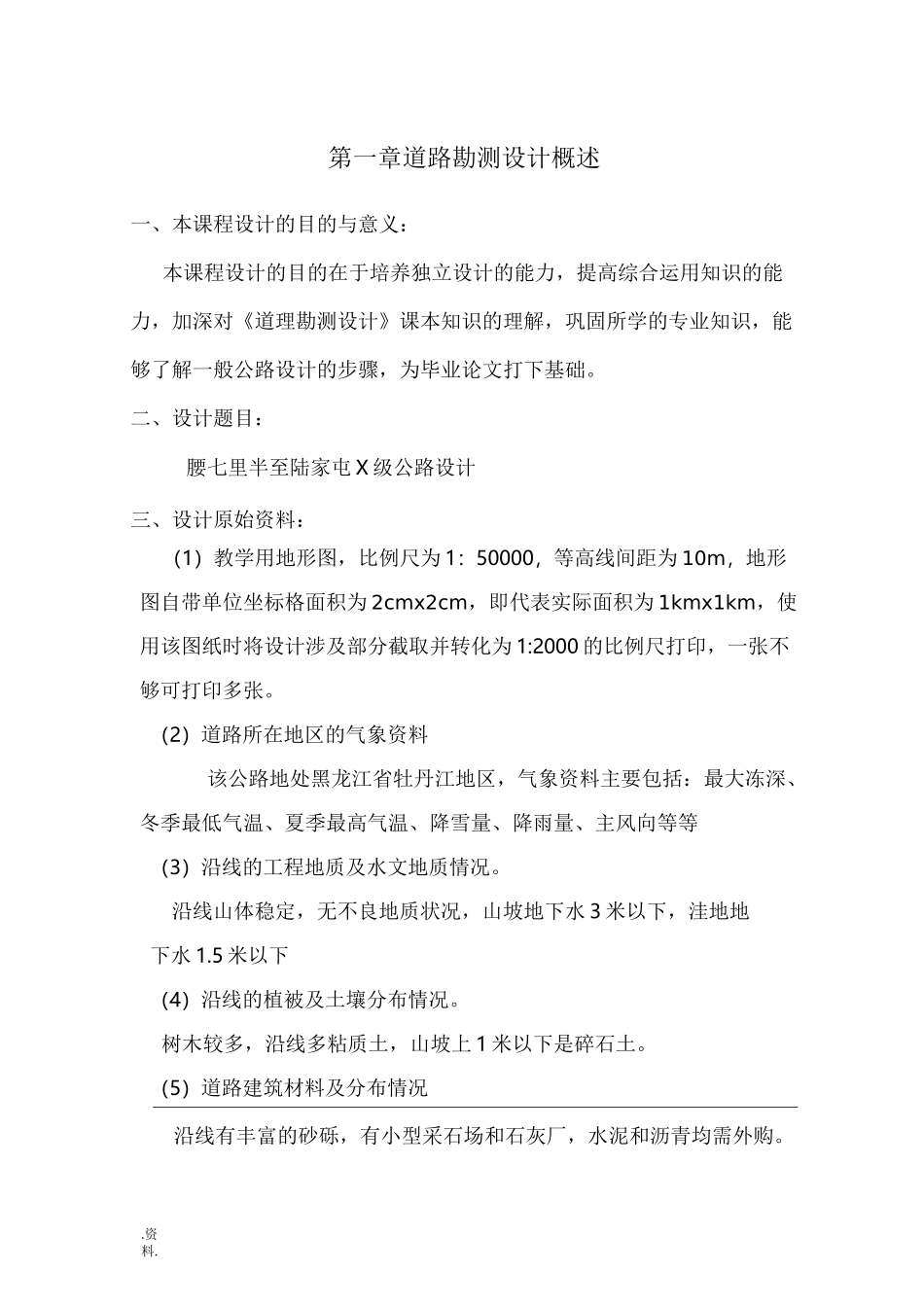

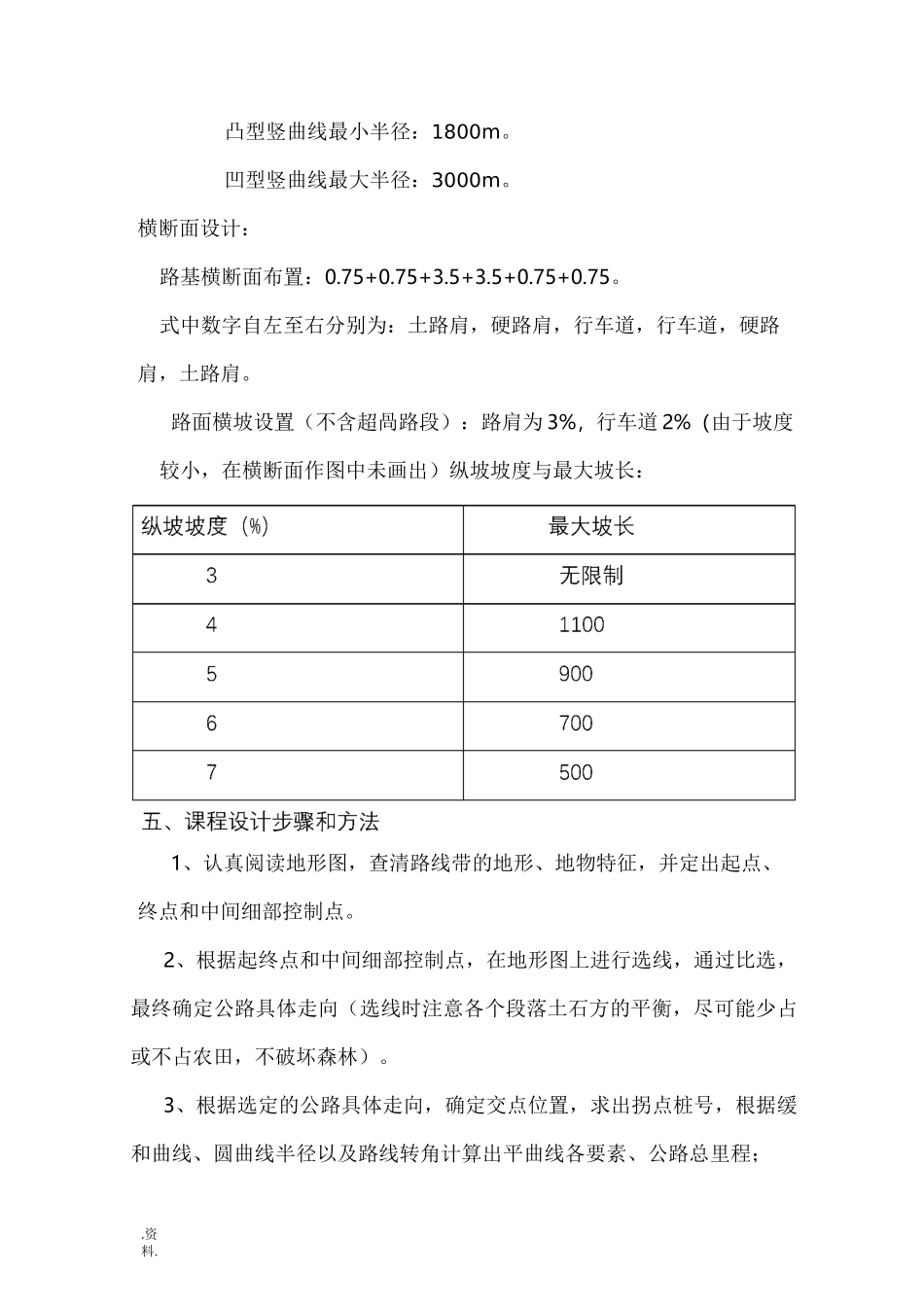

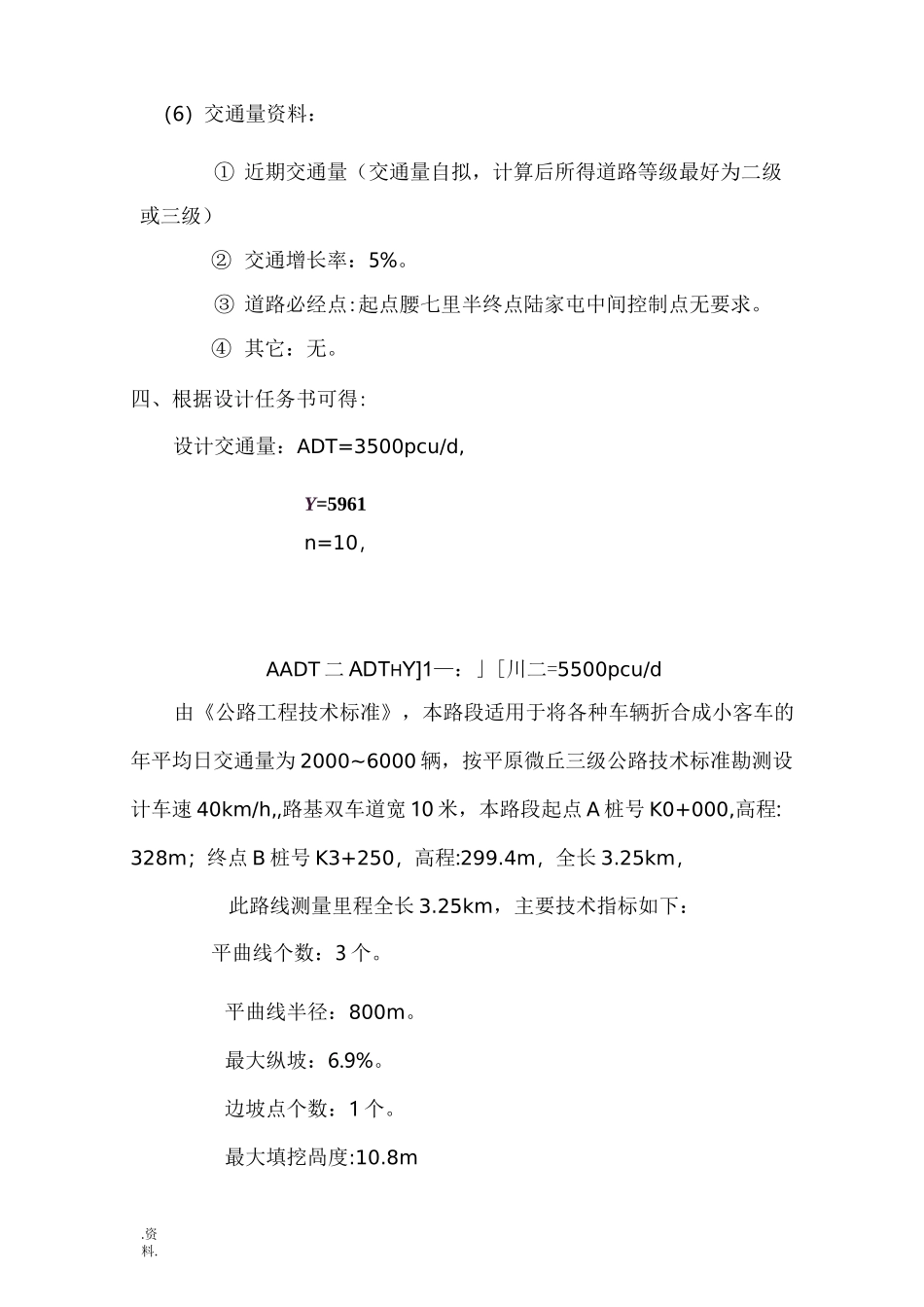

.资料.第一章道路勘测设计概述一、本课程设计的目的与意义：本课程设计的目的在于培养独立设计的能力，提高综合运用知识的能力，加深对《道理勘测设计》课本知识的理解，巩固所学的专业知识，能够了解一般公路设计的步骤，为毕业论文打下基础。二、设计题目：腰七里半至陆家屯 X 级公路设计三、设计原始资料：（1）教学用地形图，比例尺为 1：50000，等高线间距为 10m，地形图自带单位坐标格面积为 2cmx2cm，即代表实际面积为 1kmx1km，使用该图纸时将设计涉及部分截取并转化为 1:2000 的比例尺打印，一张不够可打印多张。（2）道路所在地区的气象资料该公路地处黑龙江省牡丹江地区，气象资料主要包括：最大冻深、冬季最低气温、夏季最高气温、降雪量、降雨量、主风向等等（3）沿线的工程地质及水文地质情况。沿线山体稳定，无不良地质状况，山坡地下水 3 米以下，洼地地下水 1.5 米以下（4）沿线的植被及土壤分布情况。树木较多，沿线多粘质土，山坡上 1 米以下是碎石土。（5）道路建筑材料及分布情况沿线有丰富的砂砾，有小型采石场和石灰厂，水泥和沥青均需外购。.资料.（6）交通量资料：① 近期交通量（交通量自拟，计算后所得道路等级最好为二级或三级）② 交通增长率：5%。③ 道路必经点:起点腰七里半终点陆家屯中间控制点无要求。④ 其它：无。四、根据设计任务书可得:设计交通量：ADT=3500pcu/d,Y=5961n=10，AADT 二 ADTHY]1—：」[川二=5500pcu/d由《公路工程技术标准》，本路段适用于将各种车辆折合成小客车的年平均日交通量为 2000~6000 辆，按平原微丘三级公路技术标准勘测设计车速 40km/h,,路基双车道宽 10 米，本路段起点 A 桩号 K0+000,高程:328m；终点 B 桩号 K3+250，高程:299.4m，全长 3.25km，此路线测量里程全长 3.25km，主要技术指标如下：平曲线个数：3 个。平曲线半径：800m。最大纵坡：6.9%。边坡点个数：1 个。最大填挖咼度:10.8m.资料.凸型竖曲线最小半径：1800m。凹型竖曲线最大半径：3000m。横断面设计：路基横断面布置：0.75+0.75+3.5+3.5+0.75+0.75。式中数字自左至右分别为：土路肩，硬路肩，行车道，行车道，硬路肩，土路肩。路面横坡设置（不含超咼路段）：路肩为 3%，行车道 2%（由于坡度较小，在横断面作图中未画出）纵坡坡度与最大坡长：1、认真阅读地形图，查清路线带的地形、地物特征，并定出起点、终点和中间细部控制点。2、根据起终点和中间细部控制点，在地形图上...
