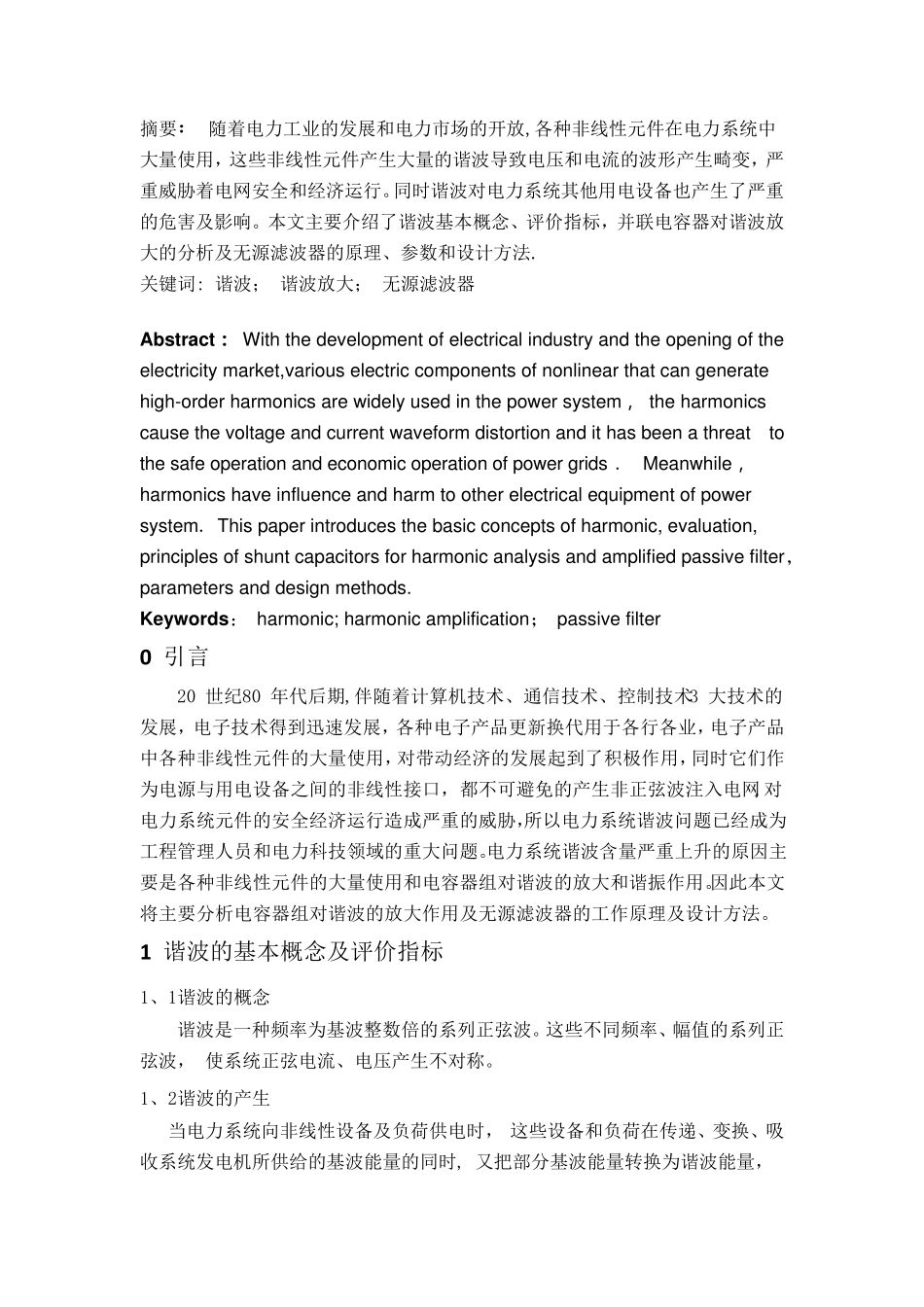

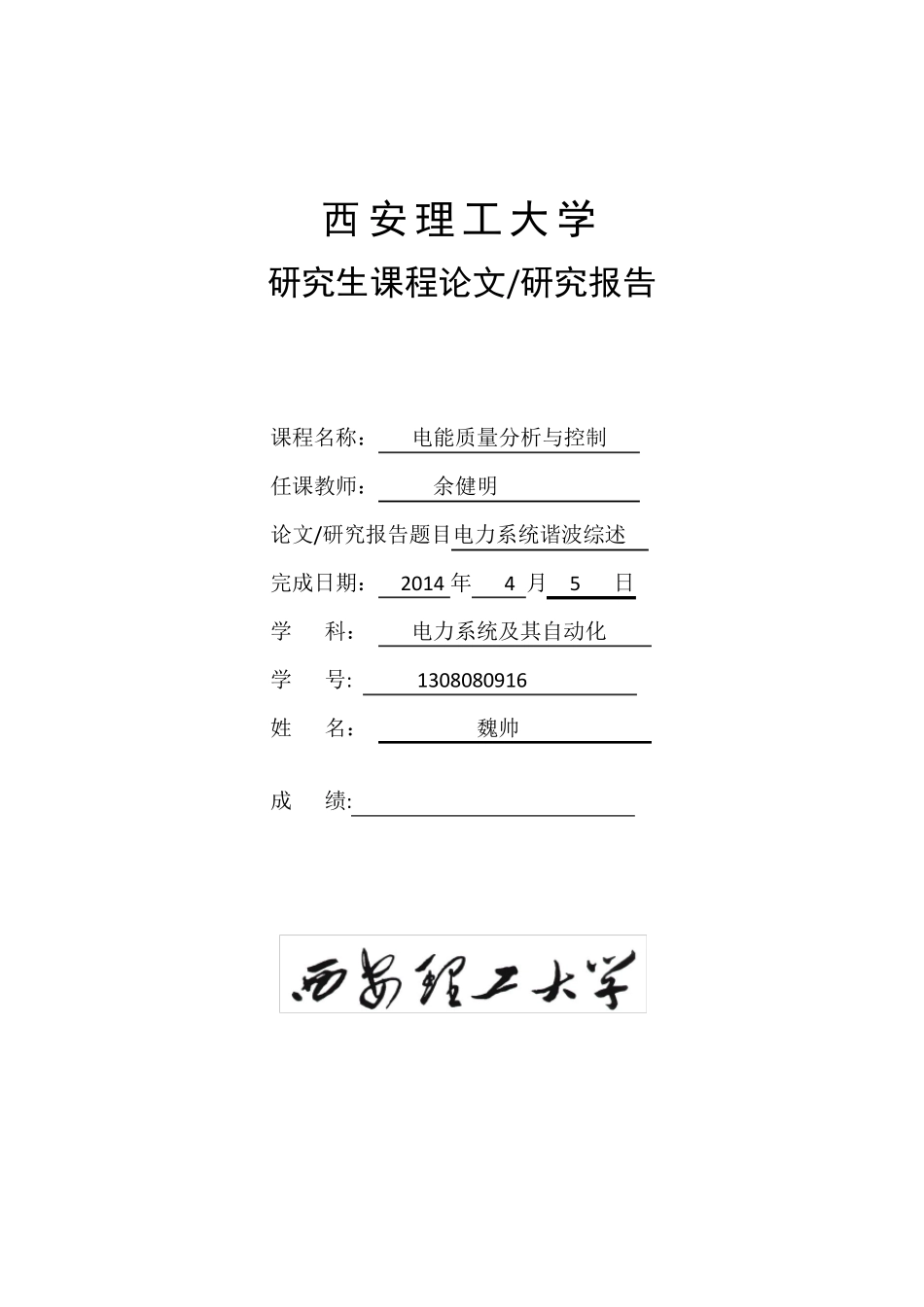

西安理工大学 研究生课程论文/研究报告 课程名称： 电能质量分析与控制 任课教师： 余健明 论文/研究报告题目电力系统谐波综述 完成日期： 2014 年 4 月 5 日 学 科： 电力系统及其自动化 学 号: 1308080916 姓 名： 魏帅 成 绩: 摘要： 随着电力工业的发展和电力市场的开放,各种非线性元件在电力系统中大量使用，这些非线性元件产生大量的谐波导致电压和电流的波形产生畸变，严重威胁着电网安全和经济运行。同时谐波对电力系统其他用电设备也产生了严重的危害及影响。本文主要介绍了谐波基本概念、评价指标，并联电容器对谐波放大的分析及无源滤波器的原理、参数和设计方法. 关键词: 谐波； 谐波放大； 无源滤波器 Abstract： With the development of electrical industry and the opening of the electricity market,various electric components of nonlinear that can generate high-order harmonics are widely used in the power system， the harmonics cause the voltage and current waveform distortion and it has been a threat to the safe operation and economic operation of power grids ． Meanwhile，harmonics have influence and harm to other electrical equipment of power system．This paper introduces the basic concepts of harmonic, evaluation, principles of shunt capacitors for harmonic analysis and amplified passive filter， parameters and design methods. Keywords： harmonic; harmonic amplification； passive filter 0 引言 20 世纪80 年代后期,伴随着计算机技术、通信技术、控制技术3 大技术的发展，电子技术得到迅速发展，各种电子产品更新换代用于各行各业，电子产品中各种非线性元件的大量使用，对带动经济的发展起到了积极作用，同时它们作为电源与用电设备之间的非线性接口，都不可避免的产生非正弦波注入电网,对电力系统元件的安全经济运行造成严重的威胁，所以电力系统谐波问题已经成为工程管理人员和电力科技领域的重大问题。电力系统谐波含量严重上升的原因主要是各种非线性元件的大量使用和电容器组对谐波的放大和谐振作用。因此本文将主要分析电容器组对谐波的放大作用及无源滤波器的工作原理及设计方法。 1 谐波的基本概念及评价指标 1...
