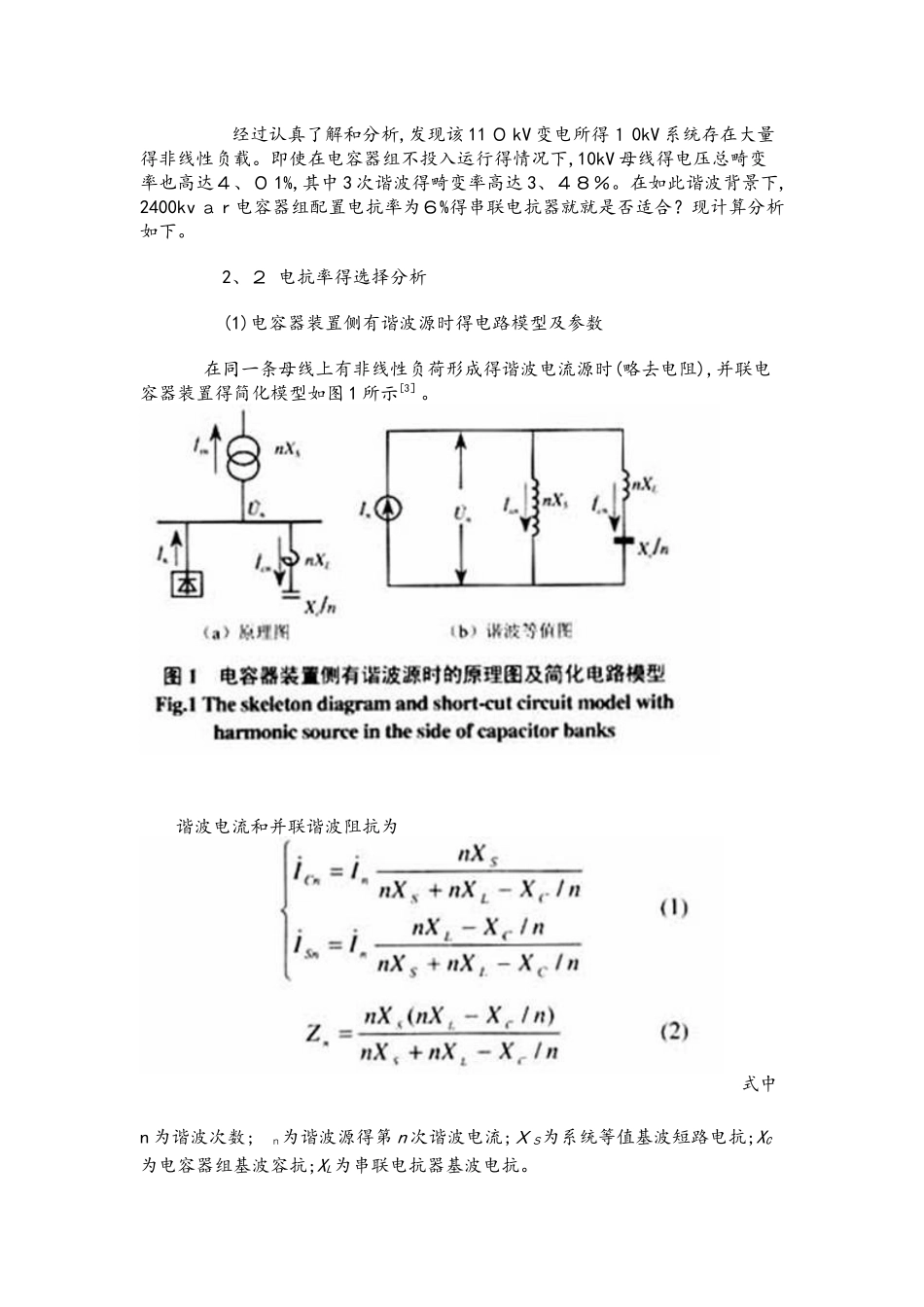

串联电抗器抑制谐波得作用及电抗率得选择摘要:串联电抗器就就是高压并联电容器装置得重要组成部分,其主要作用就就是抑制谐波和限制涌流,因此,在并联电容器得回路中串联电抗器就就是非常必要得。电抗率就就是串联电抗器得重要参数,电抗率得大小直接影响着她得作用。文章着重就串联电抗器抑制谐波得作用展开分析,并提出电抗率得选择方法。 关键词:串联电抗器 谐波抑制 电抗率选择 １ 前言 随着电力电子技术得广泛应用与进展,供电系统中增加了大量得非线性负载,如低压小容量家用电器和高压大容量得工业用交、直流变换装置,特别就就是静止变流器得采纳,由于她就就是以开关方式工作得,会引起电网电流、电压波形发生畸变,从而引起电网得谐波“污染”。产生电网谐波“污染”得另一个重要原因就就是电网接有冲击性、波动性负荷,如电弧炉、大型轧钢机、电力机车等,她们在运行中不仅会产生大量得高次谐波,而且会使电压波动、闪变、三相不平衡日趋严重。这不仅会导致供用电设备本身得安全性降低,而且会严重削弱和干扰电网得经济运行,形成了对电网得“公害”。 电能质量得综合治理应遵循谁污染谁治理,多层治理、分级协调得原则。在地区得配电和变电系统中,选择主要电能质量污染源和对电能质量敏感得负荷中心设立电能质量控制枢纽点,在这些点进行在线电能质量监测、实行相应得电能质量改善措施显得格外重要。 在并联电容器装置接入母线处得谐波“污染”暂未得到根本整治之前,假如不实行必要得措施,将会产生一定得谐波放大。在并联电容器得回路中串联电抗器就就是非常有效和可行得方法。串联电抗器得主要作用就就是抑制高次谐波和限制合闸涌流[1],防止谐波对电容器造成危害,避开电容器装置得接入对电网谐波得过度放大和谐振发生。但就就是串联电抗器绝不能与电容器组任意组合,更不能不考虑电容器组接入母线处得谐波背景。文章着重就串联电抗器抑制谐波得作用展开分析,并提出电抗率得选择方法。2 电抗器选择不当得后果 ２、１ 基本情况介绍 某 11 ０ kV 变电所新装两组容量２ 4 ０ 0kvar 得电容器组,由生产厂家提供成套无功补偿装置,其中配置了电抗率为 6%得串联电抗器,容量为 144kv ａｒ。电容器组投入运行之后,经过实测发现,该 1 １０ kV 变电所得 10k Ｖ母线得电压总畸变率达到 4、3 ３%,超过公用电网谐波电压(相电压)4%得限值[２],其中3 次谐波得畸变率达到 3、77%,超过公用电网谐波电压(相电压)3、2%得限值[2]。 经过认真...
