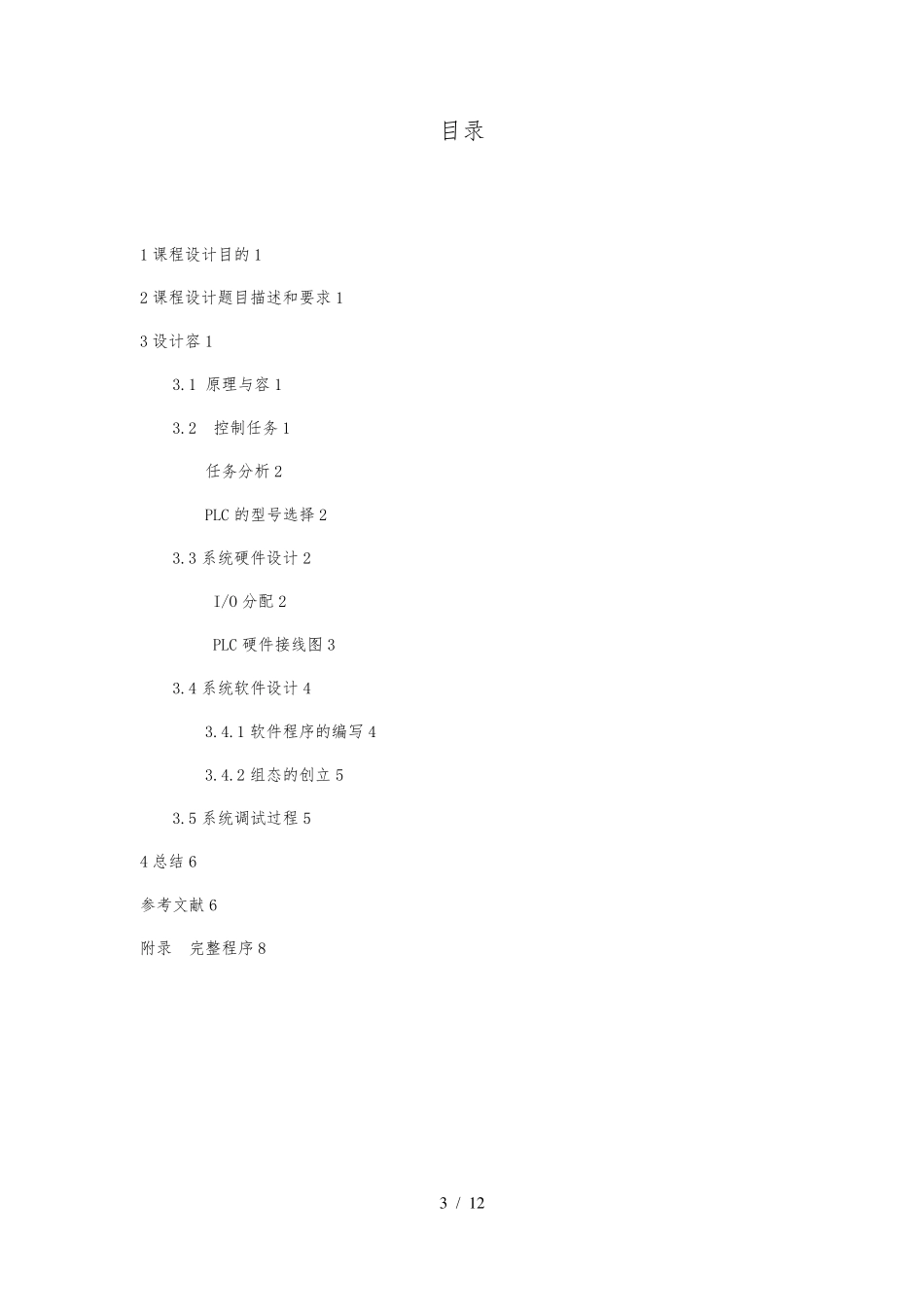

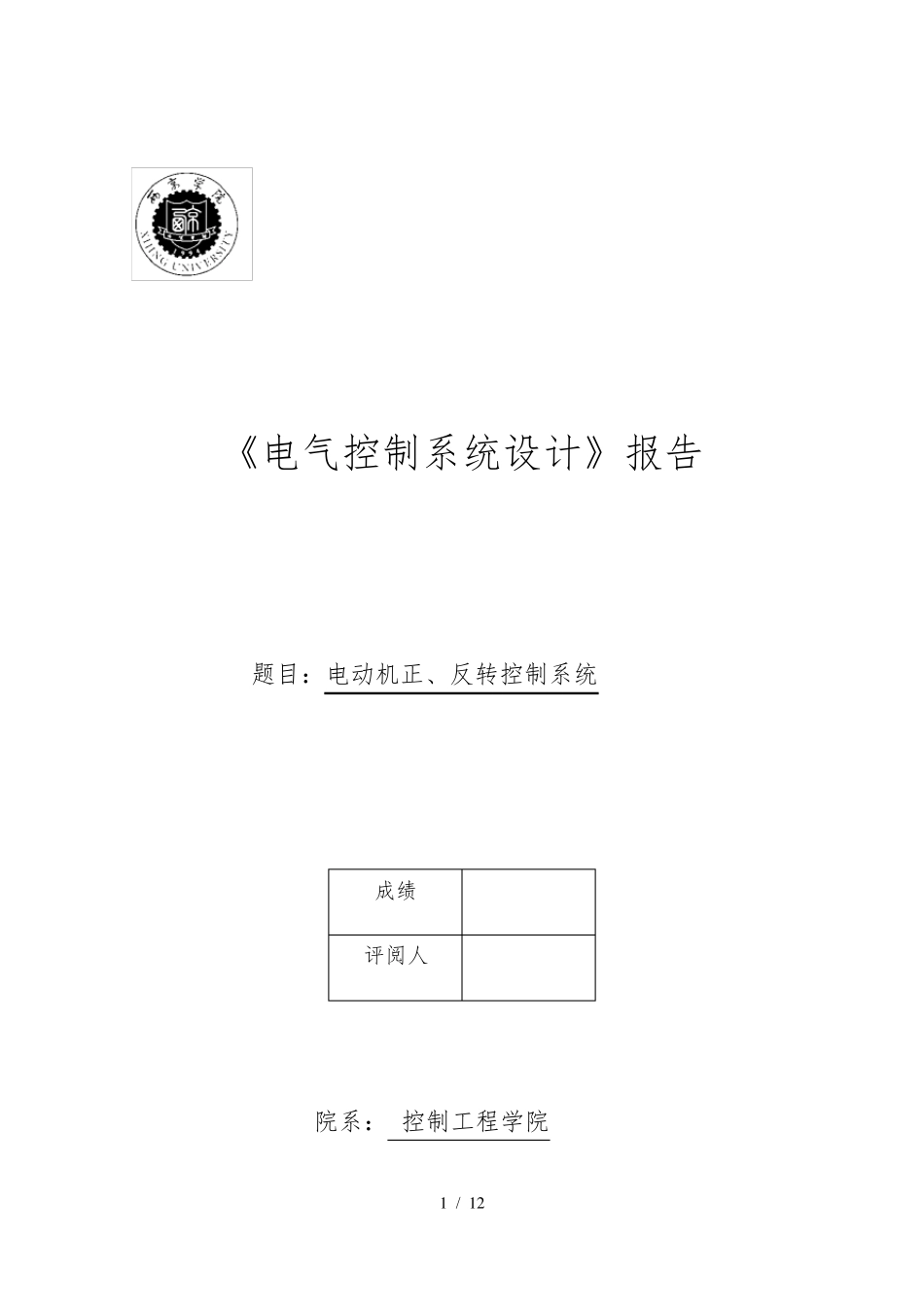

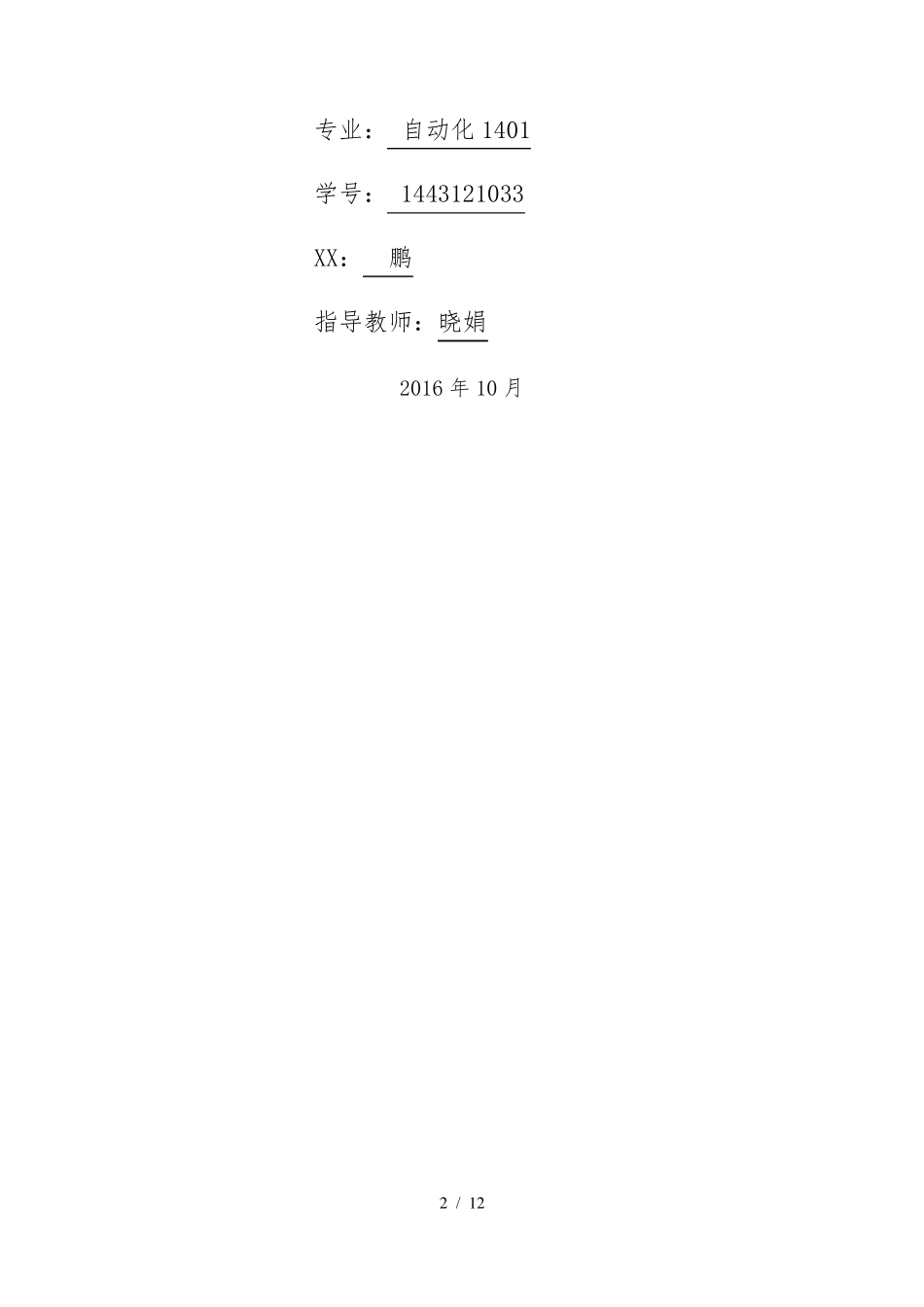

1 / 12 《电气控制系统设计》报告 题目：电动机正、反转控制系统 院系： 控制工程学院 成绩 评阅人 2 / 12 专业： 自动化1401 学号： 1443121033 XX： 鹏 指导教师：晓娟 2016 年10 月 3 / 12 目录 1 课程设计目的1 2 课程设计题目描述和要求1 3 设计容1 3.1 原理与容1 3.2 控制任务1 任务分析2 PLC 的型号选择2 3.3 系统硬件设计2 I/O 分配2 PLC 硬件接线图3 3.4 系统软件设计4 3.4.1 软件程序的编写4 3.4.2 组态的创立5 3.5 系统调试过程5 4 总结6 参考文献6 附录 完整程序8 4 / 12 1 / 12 1 课程设计目的 电动机是电力拖动控制系统的主要控制对象，电动机的控制主要是实现电动机的起动、停止、正反转、调速和制动等运行方式的控制，并以此来实现生产过程自动化，满足生产工艺要求。 电气控制系统的实现，主要有继电-接触器控制和PLC 控制等方法。PLC 控制具有结构简单、价格廉价、抗干扰能力强等优点，广泛应用于各类生产设备的控制和生产过程的自动化控制。 2 课程设计题目描述和要求 不按停止按钮，直接按正、反转按钮就可以改变电动机的转向，因此需要采用按钮互锁。为了减小正、反转换向瞬间电流对电动机的冲击，适当延长变换过程，即在正向运转状态时，先按停止按钮停止正转，几秒后再按反转按钮，电动机反转；反转改为正转的过程与此一样。 3 设计容 3.1 原理与容 （1） 正向启动：1、合上空气开关QF 接通三相电源 2、按下正向启动按钮SB1，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。 （2） 反向启动：1、合上空气开关QF 接通三相电源 2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。 （3） 互锁环节：具有禁止功能在线路中起平安保护作用。1、接触器互锁：KM1 线圈回路串入KM2 的常闭辅助触点，KM2 线圈回路串入KM1 的常闭触点。当正转接触器KM1线圈通电动作后，KM1 的辅助常闭触点断开了KM2 线圈回路，假设使KM1 得电吸合，必须先使KM2 断电释放，其辅助常闭触头复位，这就防止了KM1、KM2 同时吸合造成相间短路，这一线路环节称为互锁环节。 3.2 控制任务 2 / 12 任务分析 不按停止按钮，直接按正、反转按钮就可以改变电动机的转向，因此需要采用按钮互锁。为了减小正、反转换向...
