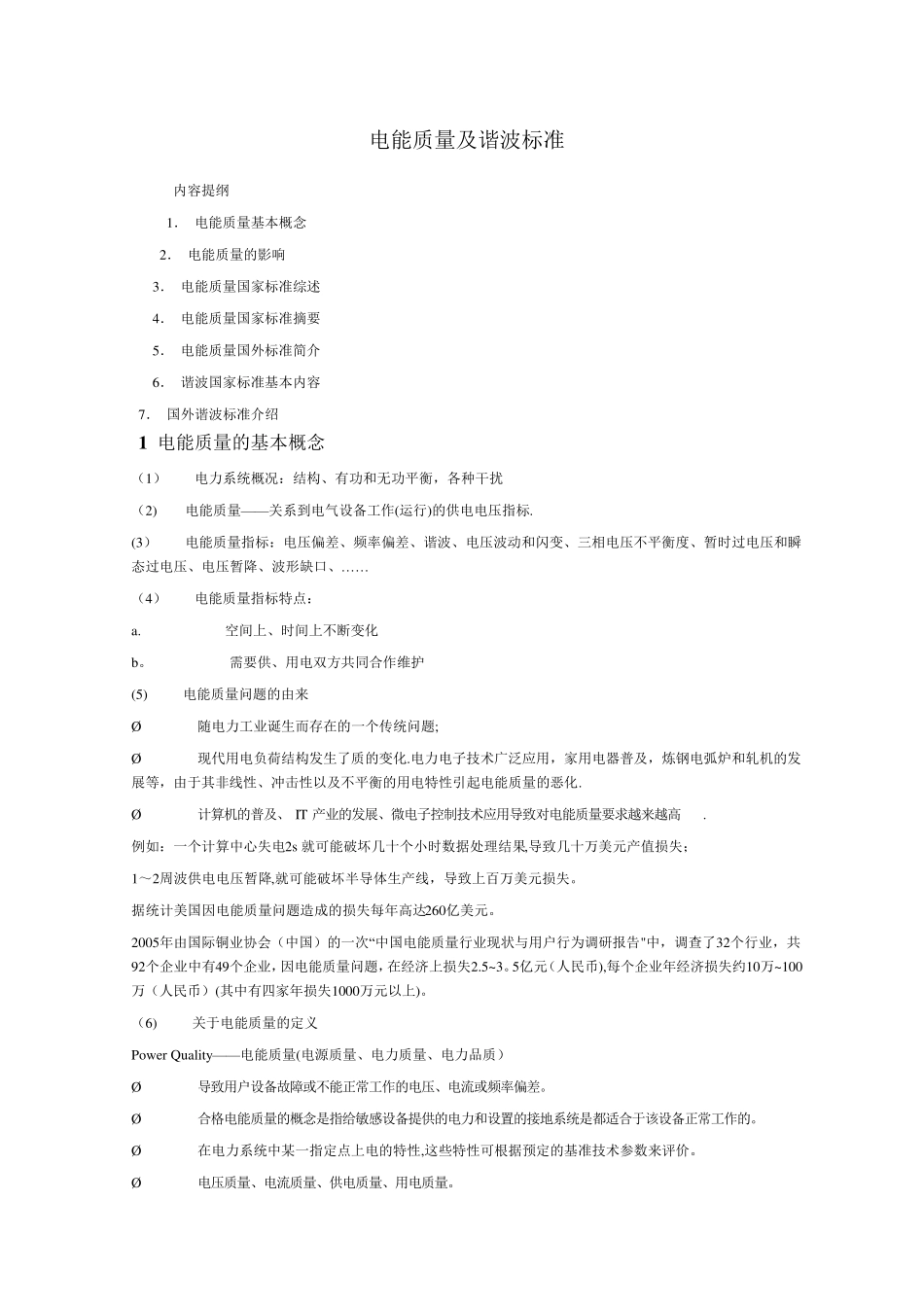

电能质量及谐波标准 内容提纲 1． 电能质量基本概念 2． 电能质量的影响 3． 电能质量国家标准综述 4． 电能质量国家标准摘要 5． 电能质量国外标准简介 6． 谐波国家标准基本内容 7． 国外谐波标准介绍 1 电能质量的基本概念 （1） 电力系统概况：结构、有功和无功平衡，各种干扰 （2) 电能质量——关系到电气设备工作(运行)的供电电压指标. (3） 电能质量指标：电压偏差、频率偏差、谐波、电压波动和闪变、三相电压不平衡度、暂时过电压和瞬态过电压、电压暂降、波形缺口、…… （4） 电能质量指标特点： a. 空间上、时间上不断变化 b。 需要供、用电双方共同合作维护 (5) 电能质量问题的由来 Ø 随电力工业诞生而存在的一个传统问题; Ø 现代用电负荷结构发生了质的变化.电力电子技术广泛应用，家用电器普及，炼钢电弧炉和轧机的发展等，由于其非线性、冲击性以及不平衡的用电特性引起电能质量的恶化. Ø 计算机的普及、 IT 产业的发展、微电子控制技术应用导致对电能质量要求越来越高. 例如：一个计算中心失电2s 就可能破坏几十个小时数据处理结果,导致几十万美元产值损失； 1～2周波供电电压暂降,就可能破坏半导体生产线，导致上百万美元损失。 据统计美国因电能质量问题造成的损失每年高达260亿美元。 2005年由国际铜业协会（中国）的一次“中国电能质量行业现状与用户行为调研报告"中，调查了32个行业，共92个企业中有49个企业，因电能质量问题，在经济上损失2.5~3。5亿元（人民币),每个企业年经济损失约10万~100万（人民币）(其中有四家年损失1000万元以上)。 （6) 关于电能质量的定义 Power Quality——电能质量(电源质量、电力质量、电力品质） Ø 导致用户设备故障或不能正常工作的电压、电流或频率偏差。 Ø 合格电能质量的概念是指给敏感设备提供的电力和设置的接地系统是都适合于该设备正常工作的。 Ø 在电力系统中某一指定点上电的特性,这些特性可根据预定的基准技术参数来评价。 Ø 电压质量、电流质量、供电质量、用电质量。 实际上电能质量就是供电电压特性，即关系到用电设备工作（或运行）的供电电压各种指标偏离理想值（额定值或标称值）的程度. 2 电能质量的影响 Ø 各种指标的影响： （1）供电电压偏差 照明设备的发光和寿命；电动机的力矩、转速、发热、工效以及产品质量；变压器的发热、温升、损耗；并联电容器无功出力、寿命;家用电器如电视机的视感、...
