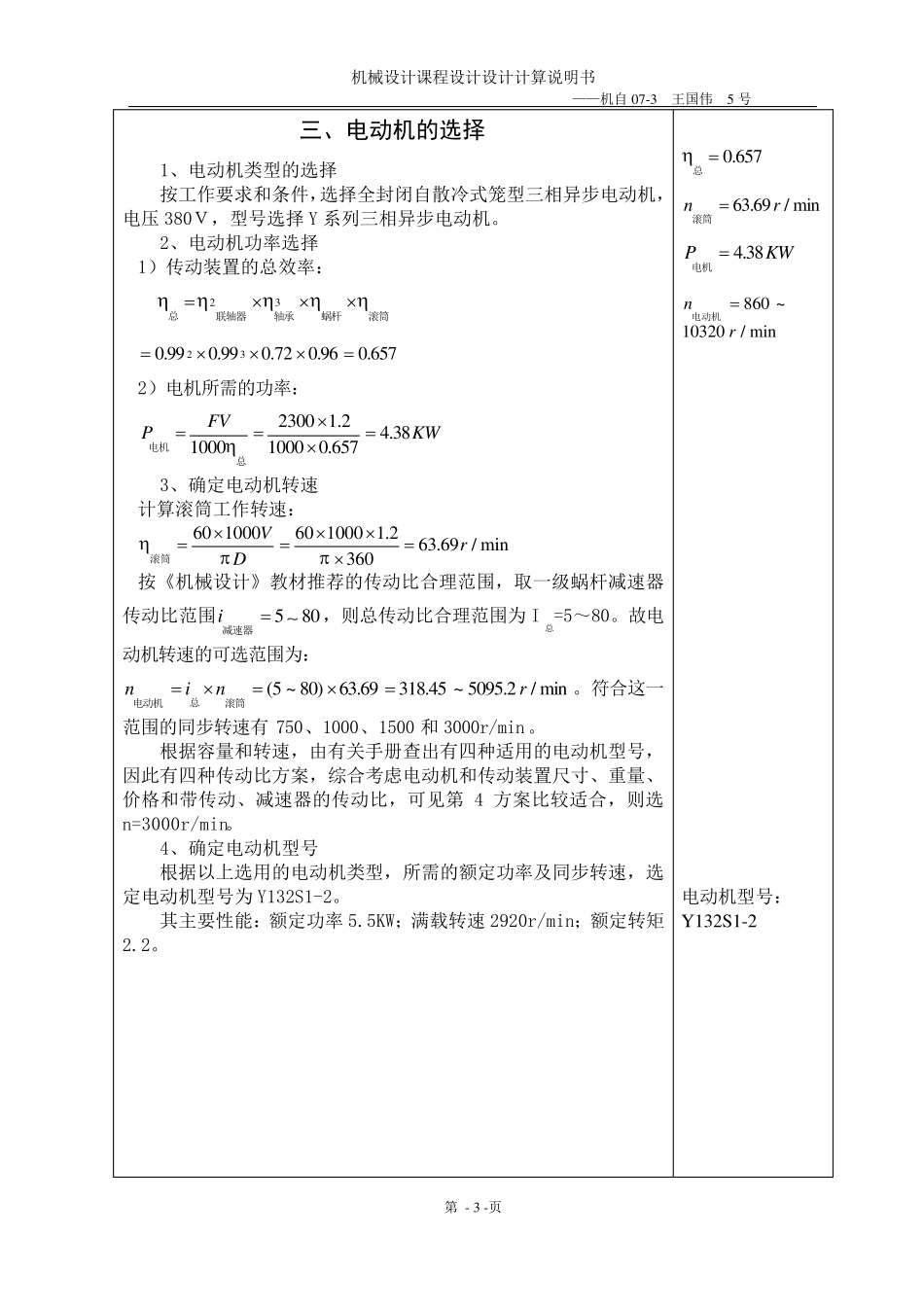

机械设计课程设计设计计算说明书 ——机自07-3 王国伟 5 号 第 - 1 -页 一、课程设计任务书 题目：设计某带式传输机中的蜗杆减速器 工作条件：工作时不逆转，载荷有轻微冲击；工作年限为10 年，二班制。 已知条件：滚筒圆周力F=4400N；带速V=0.75m/s；滚筒直径D=450mm。 机械设计课程设计设计计算说明书 ——机自07-3 王国伟 5 号 第 - 2 -页 二、传动方案的拟定与分析 由于本课程设计传动方案已给：要求设计单级蜗杆下置式减速器。它与蜗杆上置式减速器相比具有搅油损失小，润滑条件好等优点，适用于传动V≤4-5 m/s,这正符合本课题的要求。 机械设计课程设计设计计算说明书 ——机自07-3 王国伟 5 号 第 - 3 -页 三、电动机的选择 1、电动机类型的选择 按工作要求和条件，选择全封闭自散冷式笼型三相异步电动机，电压380Ｖ，型号选择Y 系列三相异步电动机。 2、电动机功率选择 1）传动装置的总效率： 23总蜗杆联轴器轴承滚筒 230.990.990.720.960.657 2）电机所需的功率： 2300 1.24.38100010000.657FVPKW电机总 3、确定电动机转速 计算滚筒工作转速： 60 100060 1000 1.263.69 / min360VrD滚筒 按《机械设计》教材推荐的传动比合理范围，取一级蜗杆减速器传动比范围 580i减速器，则总传动比合理范围为I总=5～80。故电动机转速的可选范围为： (5 ~ 80)63.69318.45 ~ 5095.2 / minninr总电动机滚筒。符合这一范围的同步转速有750、1000、1500 和3000r/min。 根据容量和转速，由有关手册查出有四种适用的电动机型号，因此有四种传动比方案，综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，可见第4 方案比较适合，则选n=3000r/min。 4、确定电动机型号 根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为Y132S1-2。 其主要性能：额定功率5.5KW；满载转速2920r/min；额定转矩2.2。 0.657总 63.69 / minnr滚筒4.38PKW电机 860 ~10320/ minnr电动机 电动机型号： Y132S1-2 机械设计课程设计设计计算说明书 ——机自07-3 王国伟 5 号 第 - 4 -页 四、计算总传动比及分配各级的传动比 1、总传动比 292045.8563.69nin电动机总滚筒 五、动力学参数计算 1、计算各轴转速 002920 / min2920 / min292063.69 / min45.8...
