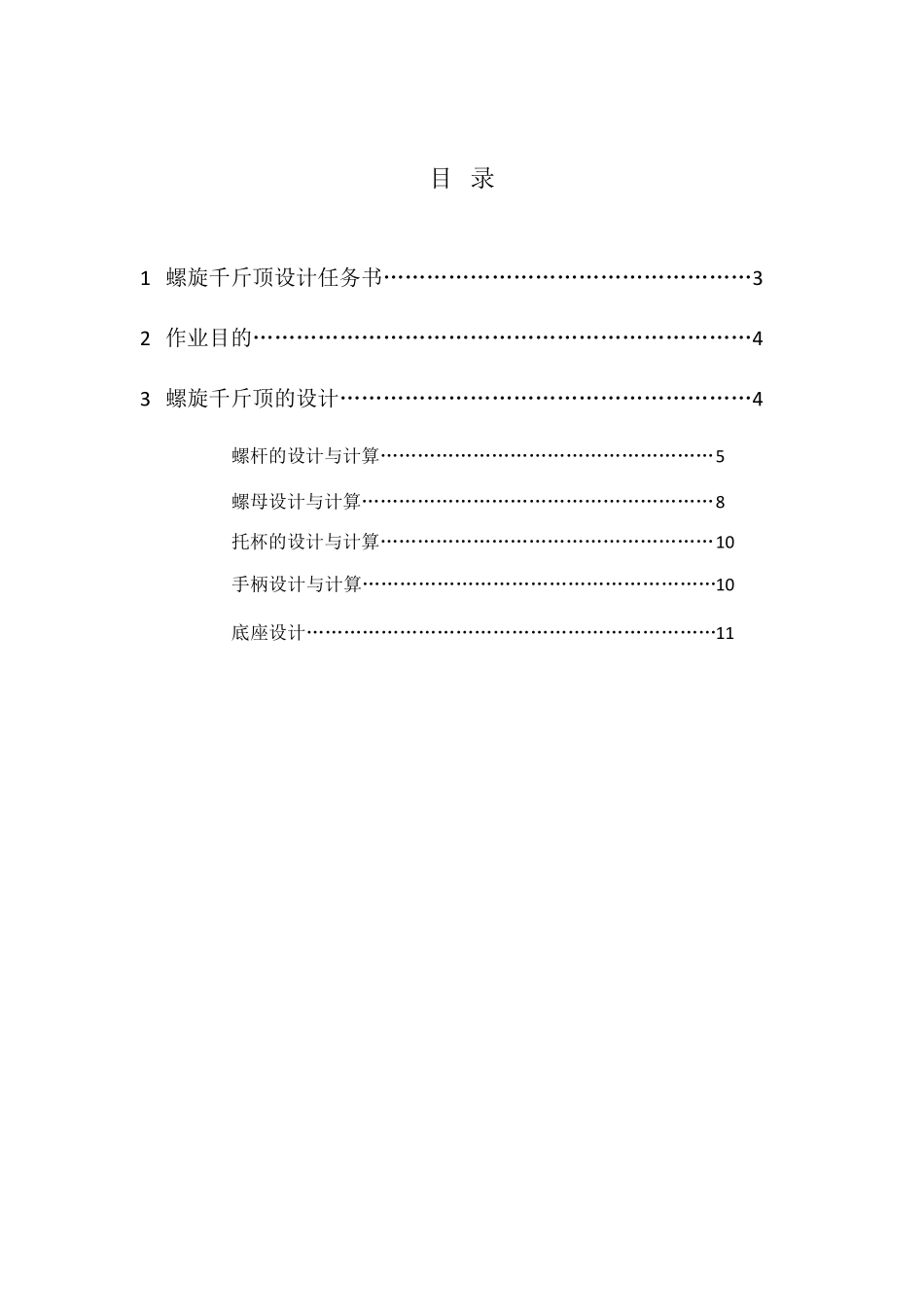

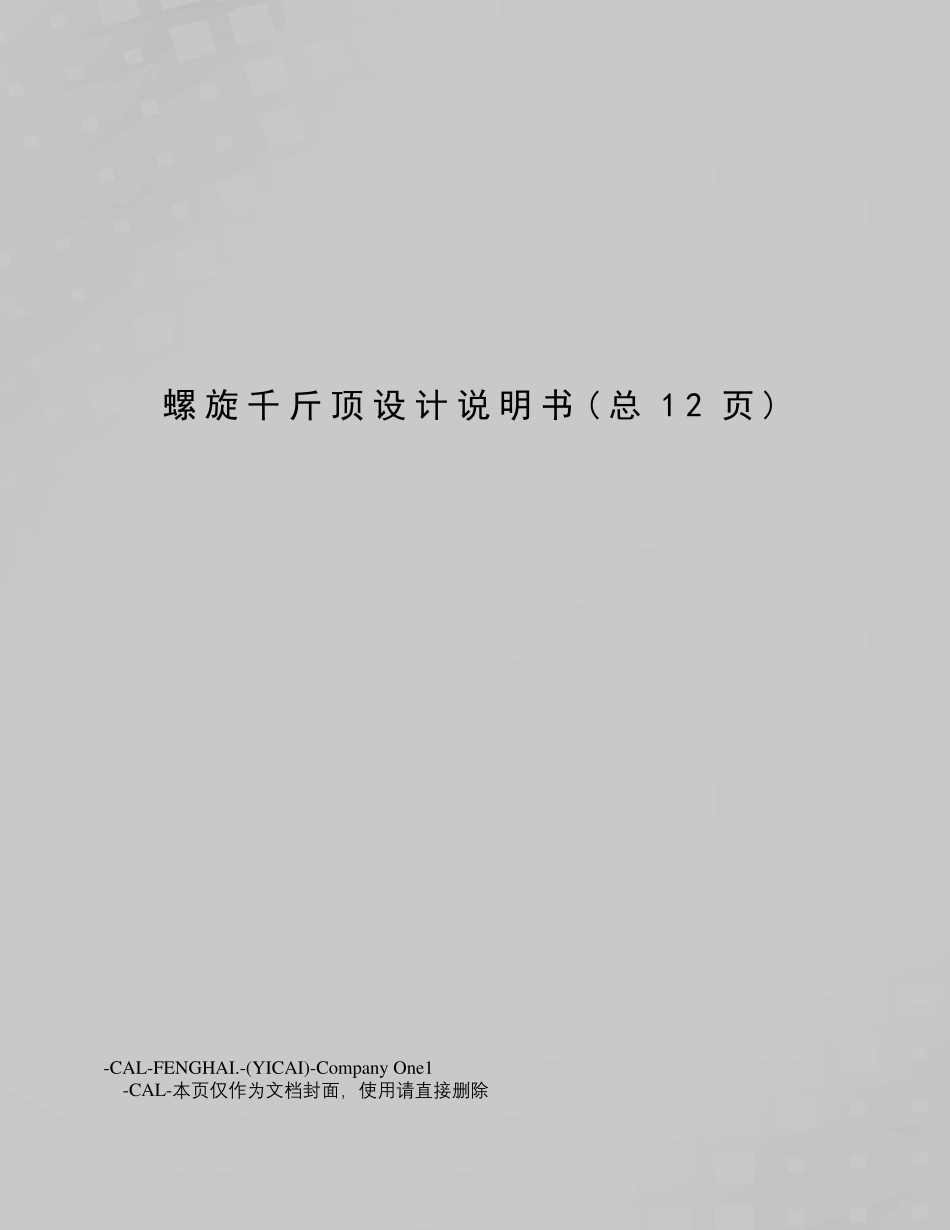

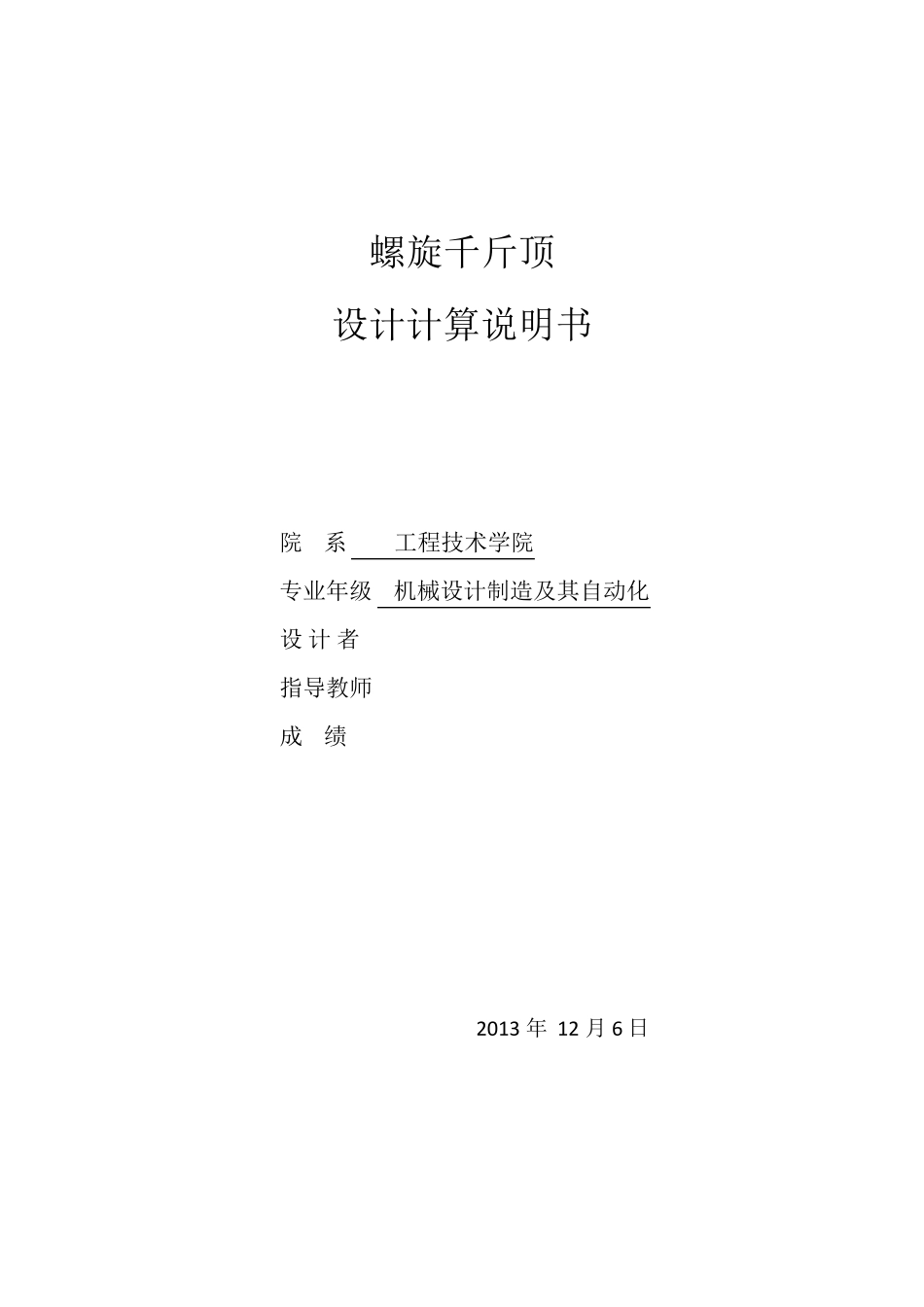

螺旋千斤顶设计说明书 ( 总1 2 页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本 页 仅 作 为文 档 封 面 ， 使 用 请 直 接 删 除 螺旋千斤顶 设计计算说明书 院 系 工程技术学院 专业年级 机械设计制造及其自动化 设 计 者 指导教师 成 绩 2 01 3 年 1 2 月 6 日 目 录 1 螺旋千斤顶设计任务书……………………………………………3 2 作业目的……………………………………………………………4 3 螺旋千斤顶的设计…………………………………………………4 螺杆的设计与计算………………………………………………5 螺母设计与计算…………………………………………………8 托杯的设计与计算………………………………………………1 0 手柄设计与计算…………………………………………………1 0 底座设计…………………………………………………………1 1 一、螺旋千斤顶设计任务书 学生姓名 专业年级 2011 级机械设计制造及其自动化 设计题目： 设计螺旋千斤顶 设计条件： 1、最大起重量F = 30 kN； 2、最大升距H =170 mm。 设计工作量： 1、 绘制出总装配图一张，标注有关尺寸，填写标题栏及零件明细表； 2、 编写设计计算说明书一份。 指导教师签名： 年 月 日 二、螺旋千斤顶的设计 千斤顶一般由底座1，螺杆4、螺母5、托杯10，手柄7 等零件所组成（见图1―1）。螺杆在固定螺母中旋转，并上下升降，把托杯上的重物举起或放落。 设计时某些零件的主要尺寸是通过理论计算确定的，其它结构尺寸则是根据经验公式或制造工艺决定的，必要时才进行强度验算。 设计的原始数据是：最大起重量F=30kN 和最大提升高度H=170mm。 螺旋千斤顶的设计步骤如下： 计 算 及 说 明 结 果 1. 螺杆的设计与计算 螺杆螺纹类型的选择 螺纹有矩形、梯形与锯齿形，常用的是梯形螺纹。 梯形螺纹牙型为等腰梯形，牙形角α=30º，梯形螺纹的内外螺纹以锥面贴紧不易松动，工艺性好，牙根强度高，对中性好，所以选择梯形螺纹，基本牙形按GB/—2005 的规定。 选取螺杆材料 螺杆材料选择45 号钢，查表可知σs = 355MPa、σb= 600MPa。 确定螺杆直径 由耐磨性条件确定螺杆中径d2。 该螺纹为梯形螺纹，则可知][8.02pFd 因选用梯形螺纹且螺母兼作支承，取.03。查表可知，滑动螺旋副钢—青铜的许用压力a15][MPp  代入数据，得 mmd.72015.03300008.0...
