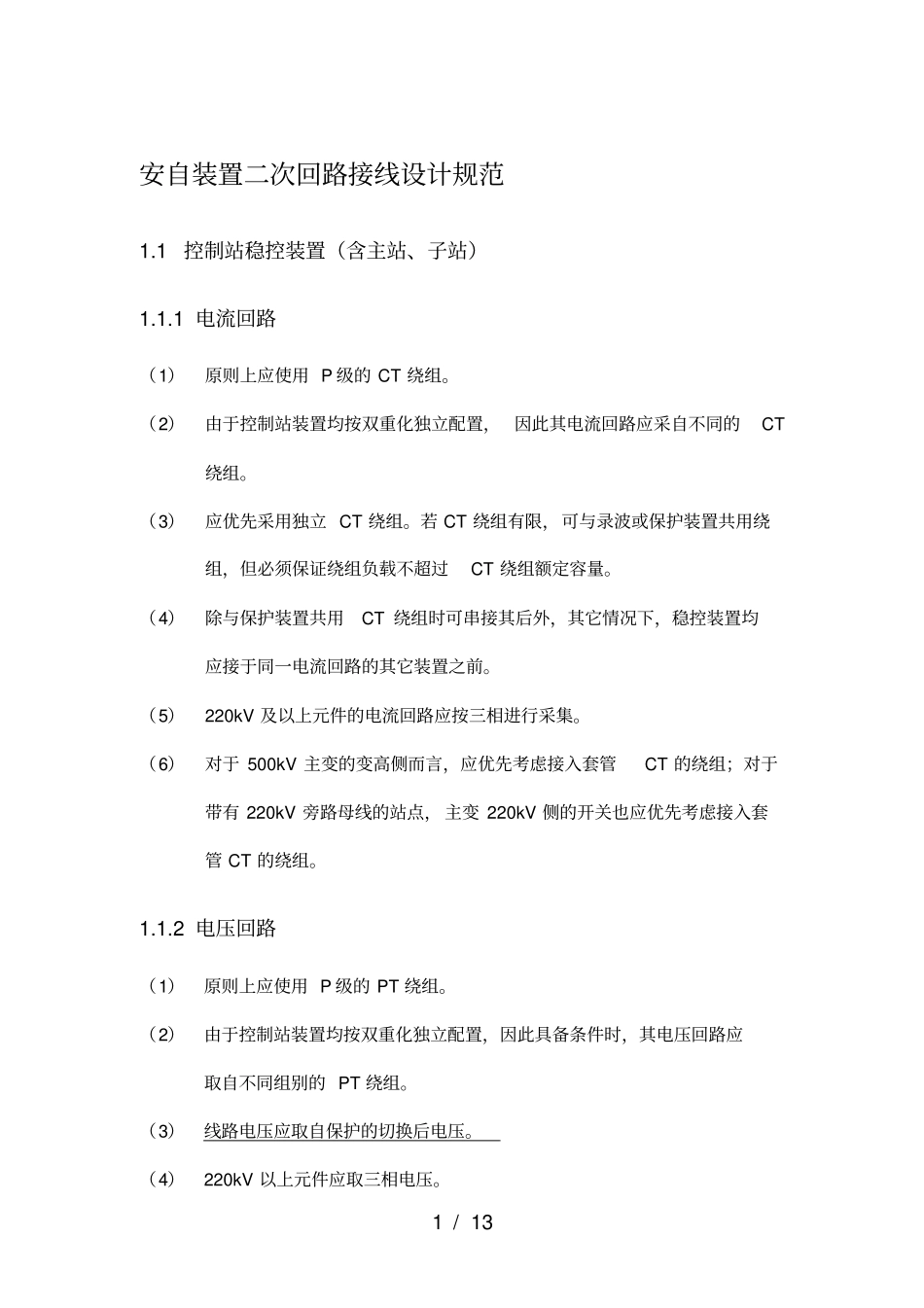

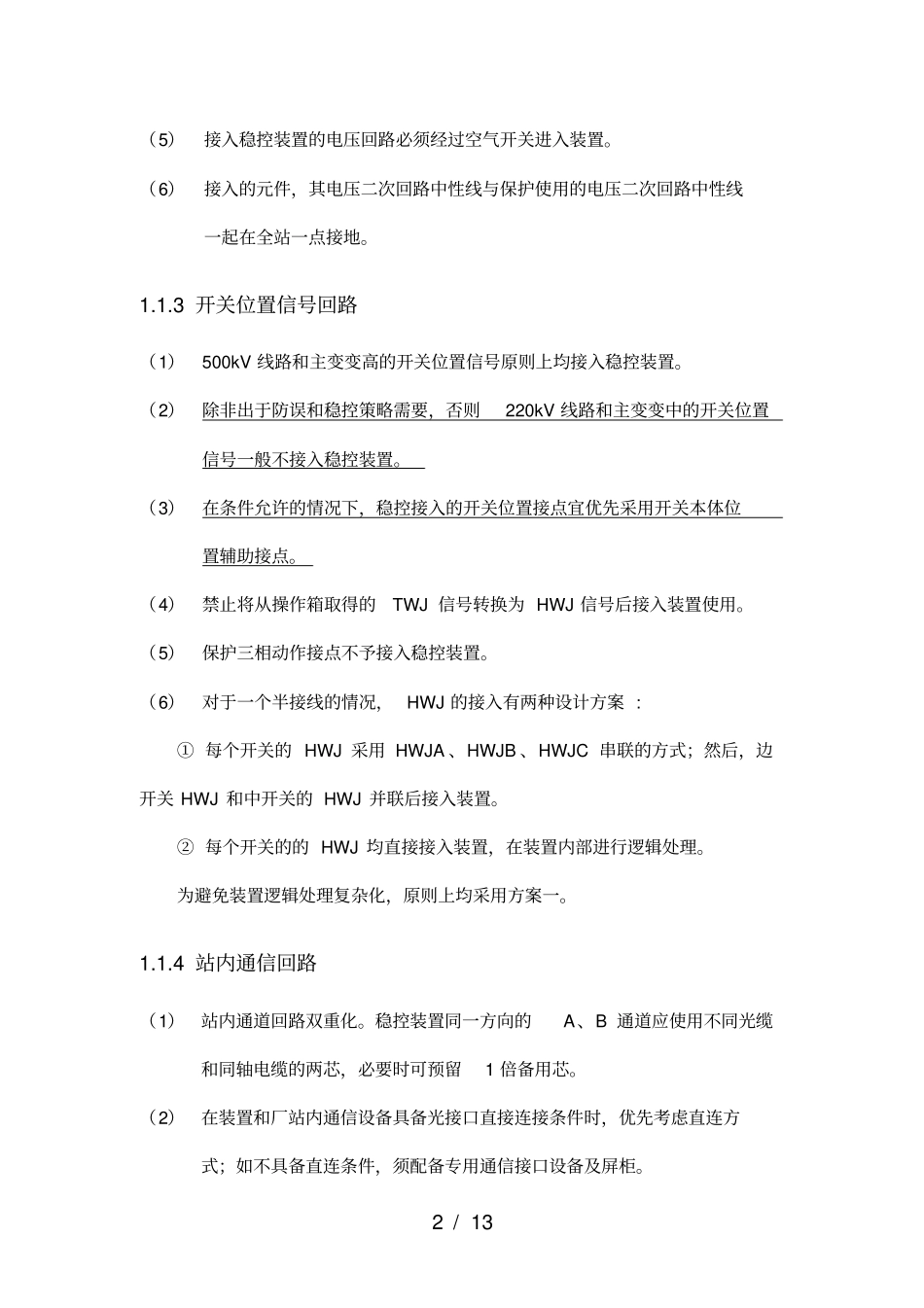

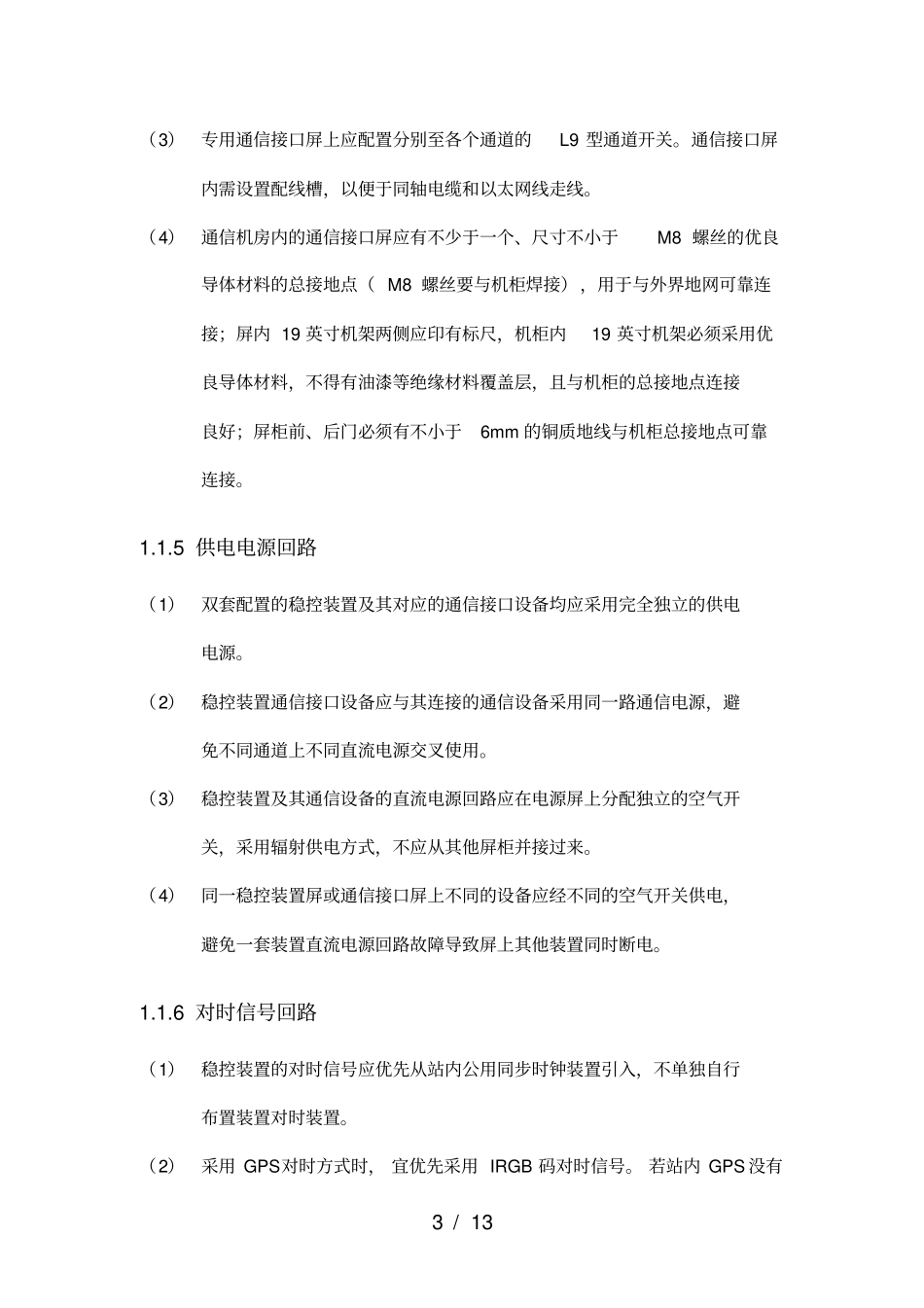

1 / 13 安自装置二次回路接线设计规范1.1控制站稳控装置（含主站、子站）1.1.1 电流回路（1）原则上应使用 P 级的 CT 绕组。（2）由于控制站装置均按双重化独立配置， 因此其电流回路应采自不同的CT绕组。（3）应优先采用独立 CT 绕组。若 CT 绕组有限，可与录波或保护装置共用绕组，但必须保证绕组负载不超过CT 绕组额定容量。（4）除与保护装置共用CT 绕组时可串接其后外，其它情况下，稳控装置均应接于同一电流回路的其它装置之前。（5）220kV 及以上元件的电流回路应按三相进行采集。（6）对于 500kV 主变的变高侧而言，应优先考虑接入套管CT 的绕组；对于带有 220kV 旁路母线的站点， 主变 220kV 侧的开关也应优先考虑接入套管 CT 的绕组。1.1.2 电压回路（1）原则上应使用 P 级的 PT 绕组。（2）由于控制站装置均按双重化独立配置，因此具备条件时，其电压回路应取自不同组别的 PT 绕组。（3）线路电压应取自保护的切换后电压。（4）220kV 以上元件应取三相电压。2 / 13 （5）接入稳控装置的电压回路必须经过空气开关进入装置。（6）接入的元件，其电压二次回路中性线与保护使用的电压二次回路中性线一起在全站一点接地。1.1.3 开关位置信号回路（1）500kV 线路和主变变高的开关位置信号原则上均接入稳控装置。（2）除非出于防误和稳控策略需要，否则220kV 线路和主变变中的开关位置信号一般不接入稳控装置。（3）在条件允许的情况下，稳控接入的开关位置接点宜优先采用开关本体位置辅助接点。（4）禁止将从操作箱取得的TWJ 信号转换为 HWJ 信号后接入装置使用。（5）保护三相动作接点不予接入稳控装置。（6）对于一个半接线的情况， HWJ 的接入有两种设计方案 : ① 每个开关的 HWJ 采用 HWJA 、HWJB 、HWJC 串联的方式；然后，边开关 HWJ 和中开关的 HWJ 并联后接入装置。② 每个开关的的 HWJ 均直接接入装置，在装置内部进行逻辑处理。为避免装置逻辑处理复杂化，原则上均采用方案一。1.1.4 站内通信回路（1）站内通道回路双重化。稳控装置同一方向的A、B 通道应使用不同光缆和同轴电缆的两芯，必要时可预留1 倍备用芯。（2）在装置和厂站内通信设备具备光接口直接连接条件时，优先考虑直连方式；如不具备直连条件，须配备专用通信接口设备及屏柜。3 / 13 （3）专用通信接口屏上应配置分别至各个通道的L9 型通道开关。通信接口屏内需设置配线槽，以便于同轴电缆和以...
