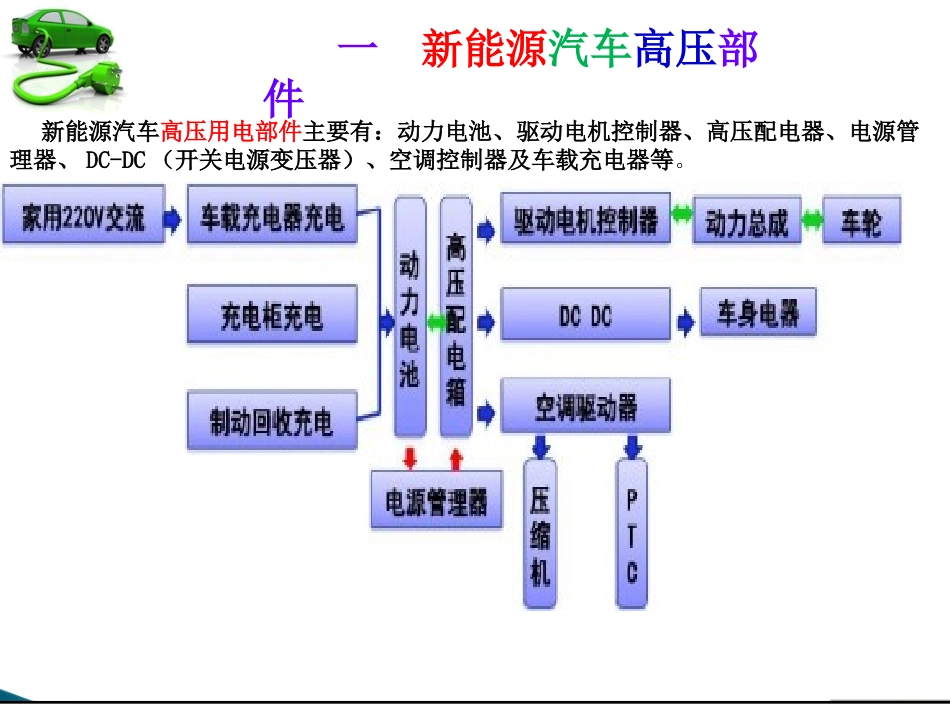

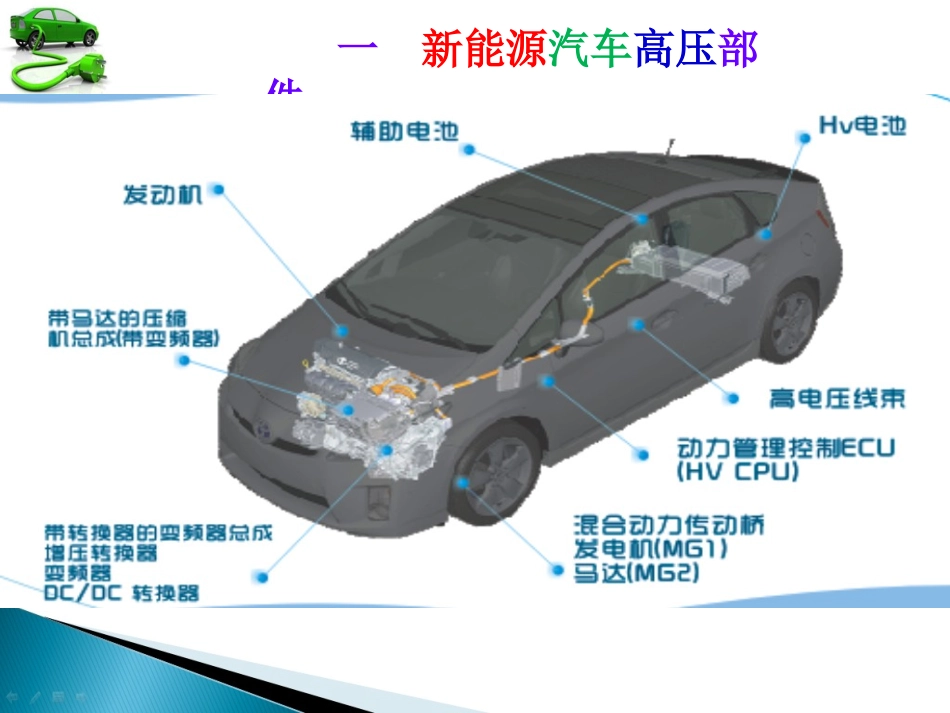

一新能源汽车高压部件新能源汽车高压用电部件主要有:动力电池、驱动电机控制器、高压配电器、电源管理器、DC-DC(开关电源变压器)、空调控制器及车载充电器等。一新能源汽车高压部件一新能源汽车高压部件1.动力的电池的作用:储存电能;释放电能一新能源汽车高压部件一新能源汽车高压部件2.高压配电箱整车高压电配电装置,实现电源分配、接通、断开一新能源汽车高压部件一新能源汽车高压部件3电源管理器电源管理器系统(BMS):是电动汽车电池系统的参数测试及控制装置,具有安全预警与控制、剩余电量估算与指示、充放电能量管理与过程控制、信息处理与通讯等主要功能。一新能源汽车高压部件4.DC-DC(开关电源变压器)DC-DC负责将动力电池316.8V的高电压转换成12V电源。DC-DC在主接触吸合时工作,输出的12V电源供给整车用电器工作(包括EHPS电机),并且在低压电池亏电时给低压电池充电。一新能源汽车高压部件5车载充电器5.1慢充:交流充电主要是通过家用插头和交流充电桩接入交流充电口,通过车载充电器将家用220V交流电转为330V直流高压电给动力电池进行充电。5.2快充:直流充电主要是通过充电站的充电柜将直流高压电直接通过直流充电口给动力电池充电。二新能源汽车高压部件分部位置特别提示:高压部件连接线管及高压导线全部---用橙色二新能源汽车高压部件分部位置二新能源汽车高压部件分部位置二新能源汽车高压部件分部位置二新能源汽车高压部件分部位置连接电缆驱动电机及控制器高压控制盒高压蓄电池二新能源汽车高压部件分部位置动力电池充电口电力驱动装置发动机/电动机二新能源汽车高压部件分部位置电机控制器变频器蓄电池二新能源汽车高压部件分部位置三实车认识新能源汽车高压部件
