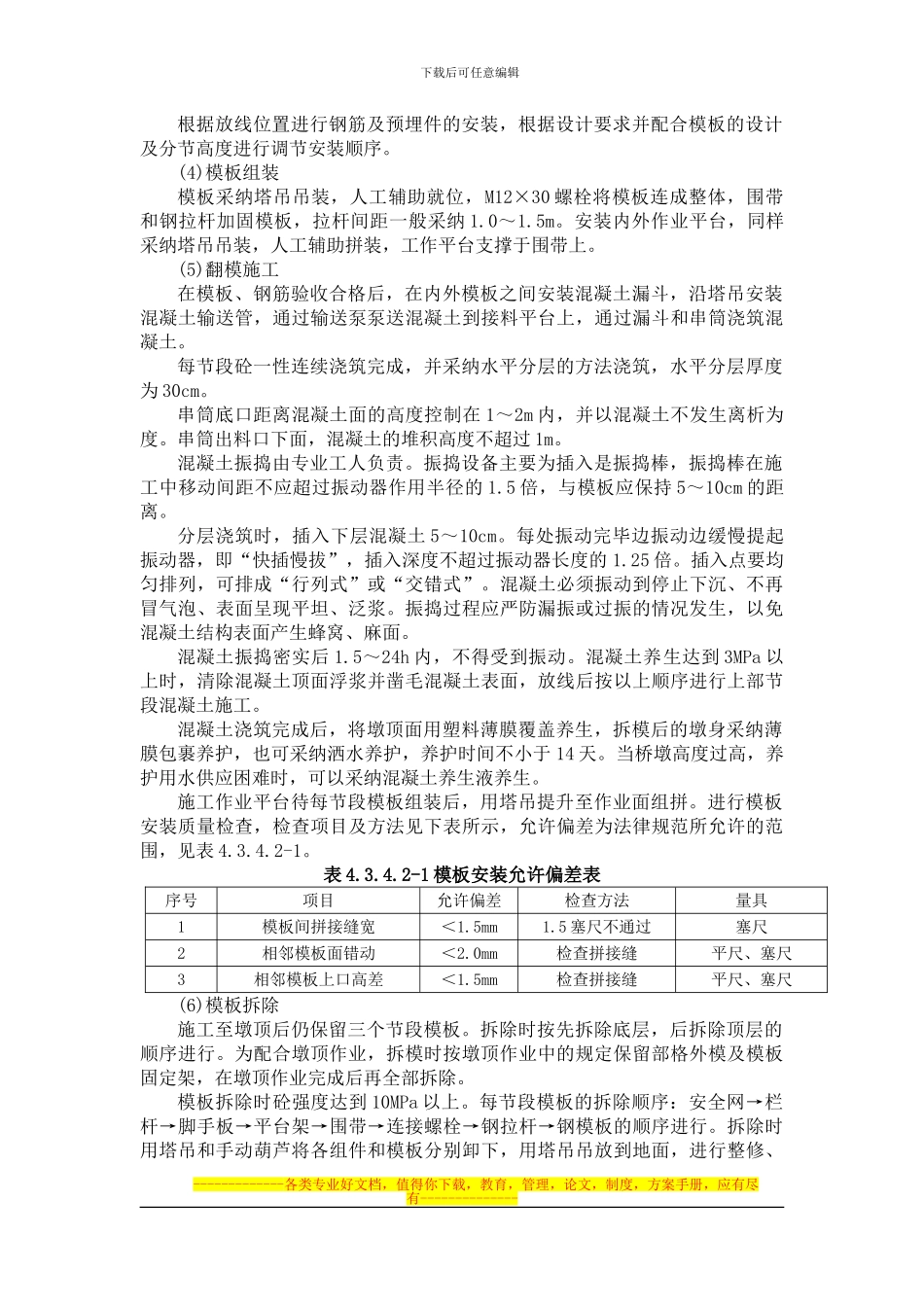

下载后可任意编辑4.3.4.2.3.高桥墩施工（高度 15m 以上）本标段高度大于 15m 的高墩计划采纳液压翻模施工技术，利用塔吊、手动葫芦提升、安装和拆除模板。⑴ 施工准备阶段由测量人员放出墩底的几何尺寸、平面位置，并将点位引出，作为以后检查模板时使用。分节浇筑的墩身，由经纬仪控制墩的中心位置及垂直度，确保将其控制在法律规范允许的范围之内。立模前对凿毛处理后的新旧混凝土结合面进行清洗，对模板进行整修并按规定满涂脱模剂。检查所有施工机具的完好性和安全性。钢筋在加工场下料加工，由人工配合汽车吊在现场直接进行绑扎，钢筋的绑扎和焊接严格按法律规范要求进行作业。钢筋绑扎完成后，在内外主钢筋上按法律规范要求设置塑料垫块，以保证钢筋的保护层符合要求。⑵ 墩身采纳翻转模施工翻转模采纳大块钢模板，利用塔吊、手动葫芦提升、安装和拆除模板的作业方式。主要由分节段大块钢模板、施工平台、模板固定架、提升机具设备、安全设施几部分组成，具体的结构形式见图 4.3.4.2-3 所示。模板由标准板（直线板）、边模板、角模板和调整板等组成，每节模板高度为 1.5m，模板面板采纳 6mm 厚钢板，用∠100×100mm 的角钢及扁铁焊接成模板框架，模板间用 M12×30mm 螺栓连接。调节板设在结构的边角处，根据墩的坡率确定宽度，以三层模板收坡宽度为一个模数段进行设计，每三层模板的墩身施工完再立模板时只需要加上一个模数段宽度的调整板即可。围带用槽钢制成，围带间用圆钢拉杆连成整体，拉杆外套 PVC 管，每层模板在浇筑混凝土前在靠近顶面处用杆件支撑。模板固定架：由槽钢或角钢带及三角架、斜拉索具组成，将内外模板加固成整体，保证在混凝土浇筑过程中模板不变形，并能支撑施工平台。护栏立柱斜拉索具平台横梁三角支架拆模吊篮安全网对拉螺栓PVC管接料平台围带混凝土内撑桥墩中心线工作平台外 模内 模图 4.3.4.2-3 翻模施工示意图施工平台：主要由门形支架，平台纵横梁、步板、栏杆等组成，用于小型机具存放和工作平台。-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------下载后可任意编辑在内外模板之间安装混凝土漏斗，沿塔吊安装混凝土输送管，通过输送泵泵送混凝土到接料平台上，通过漏斗和串筒浇筑砼。每节段混凝土一次性水平分层连续浇筑。三节模板内均已浇筑混凝土后，拆除底部模板并将其倒到第三节模板上面，如此循环完成墩身施工。墩帽施工在最后一节...
