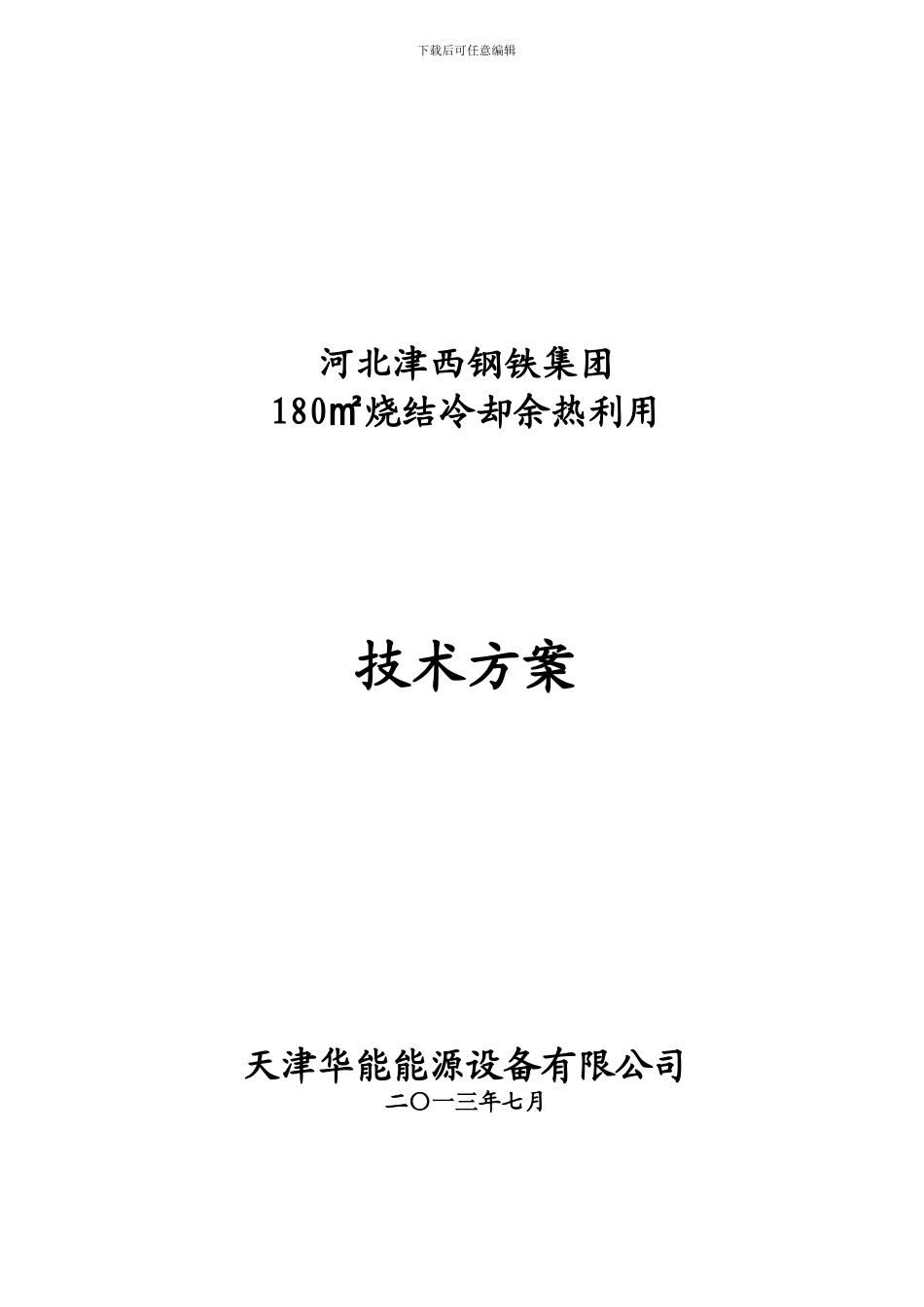

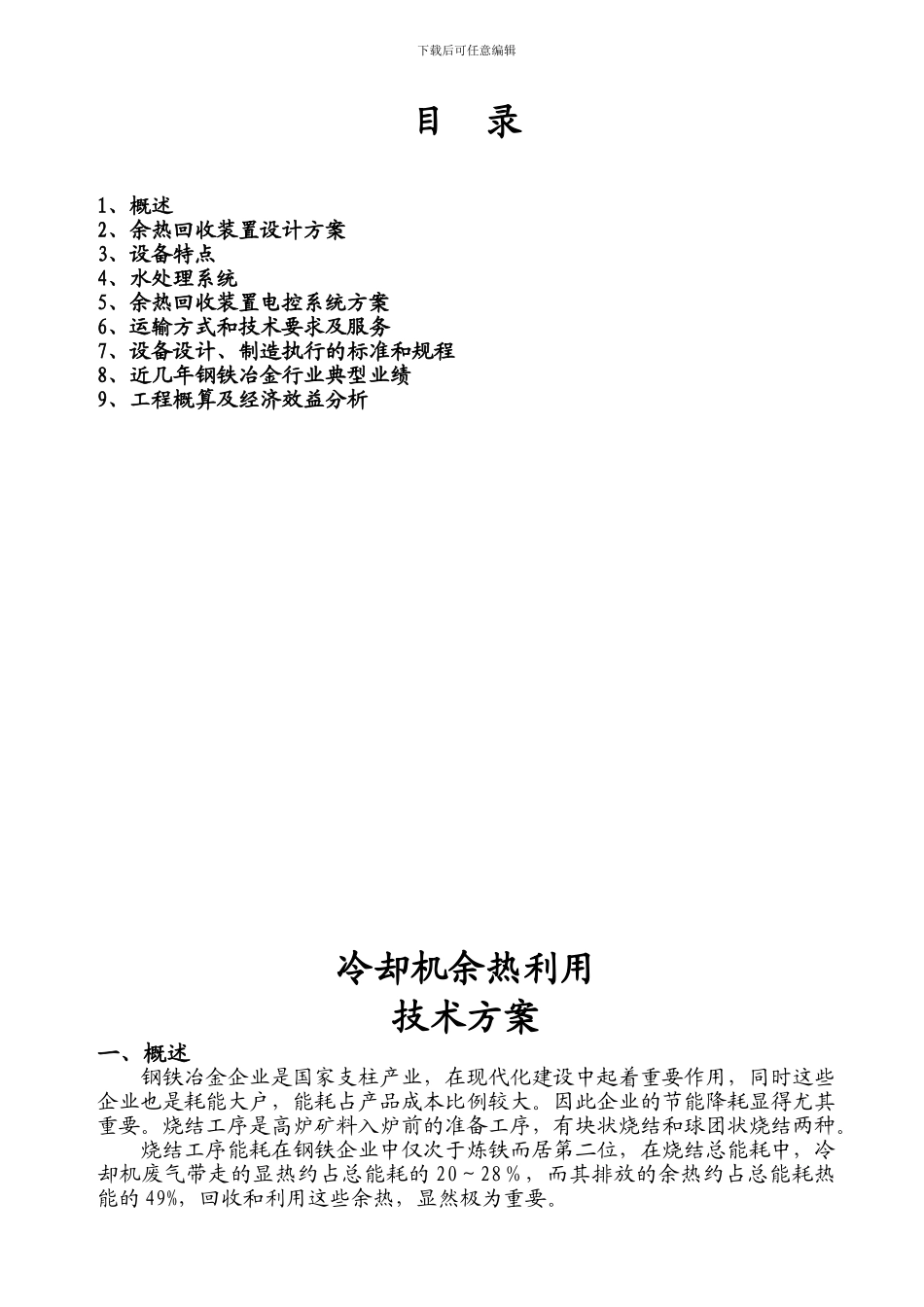

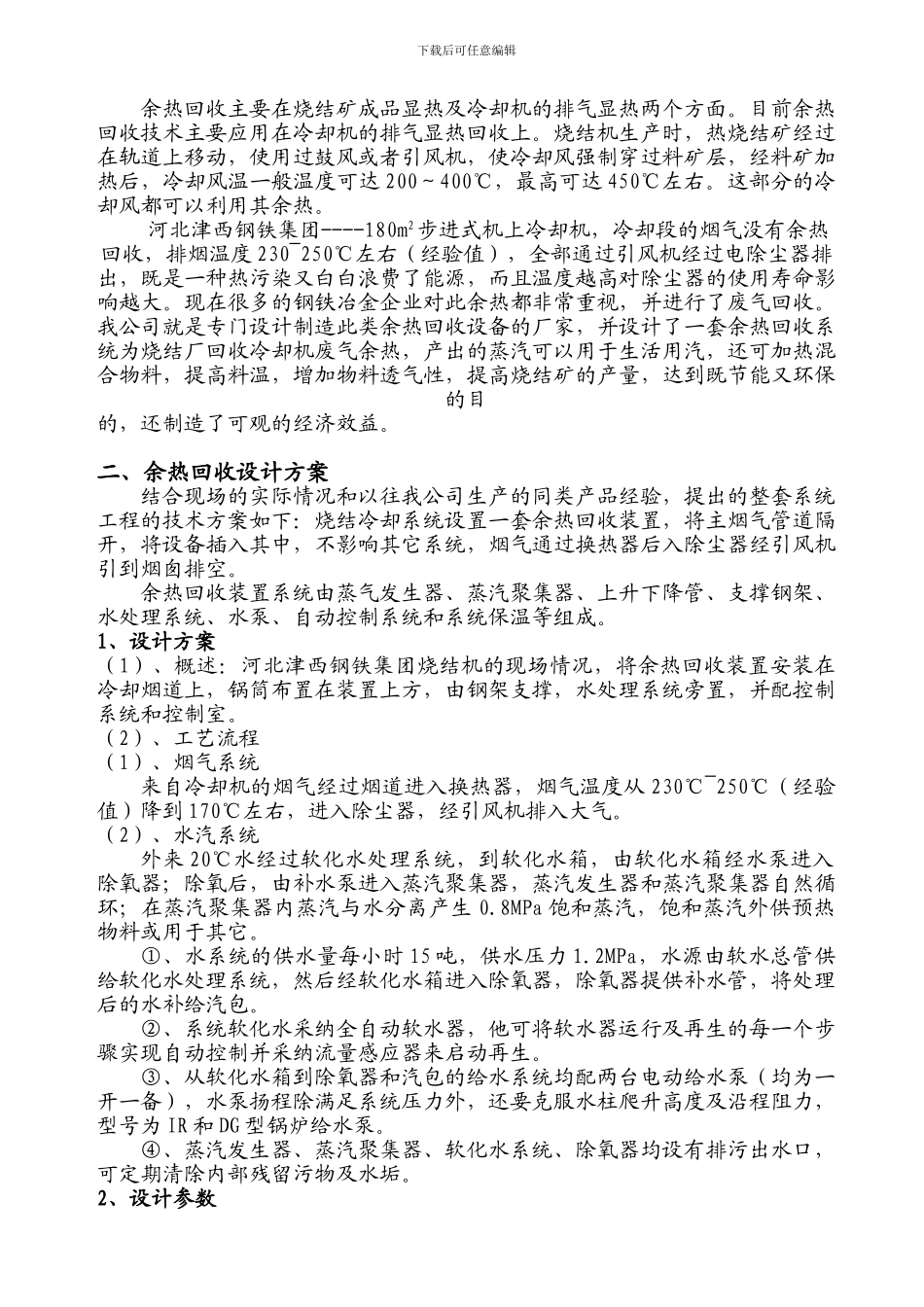

下载后可任意编辑河北津西钢铁集团180烧结冷却余热利用㎡技术方案天津华能能源设备有限公司二〇一三年七月下载后可任意编辑目 录1、概述2、余热回收装置设计方案3、设备特点4、水处理系统5、余热回收装置电控系统方案6、运输方式和技术要求及服务7、设备设计、制造执行的标准和规程8、近几年钢铁冶金行业典型业绩9、工程概算及经济效益分析冷却机余热利用技术方案一、概述钢铁冶金企业是国家支柱产业，在现代化建设中起着重要作用，同时这些企业也是耗能大户，能耗占产品成本比例较大。因此企业的节能降耗显得尤其重要。烧结工序是高炉矿料入炉前的准备工序，有块状烧结和球团状烧结两种。烧结工序能耗在钢铁企业中仅次于炼铁而居第二位，在烧结总能耗中，冷却机废气带走的显热约占总能耗的 20～28％，而其排放的余热约占总能耗热能的 49%，回收和利用这些余热，显然极为重要。下载后可任意编辑余热回收主要在烧结矿成品显热及冷却机的排气显热两个方面。目前余热回收技术主要应用在冷却机的排气显热回收上。烧结机生产时，热烧结矿经过在轨道上移动，使用过鼓风或者引风机，使冷却风强制穿过料矿层，经料矿加热后，冷却风温一般温度可达 200～400℃，最高可达 450℃左右。这部分的冷却风都可以利用其余热。河北津西钢铁集团----180m2步进式机上冷却机，冷却段的烟气没有余热回收，排烟温度 230~250℃左右（经验值），全部通过引风机经过电除尘器排出，既是一种热污染又白白浪费了能源，而且温度越高对除尘器的使用寿命影响越大。现在很多的钢铁冶金企业对此余热都非常重视，并进行了废气回收。我公司就是专门设计制造此类余热回收设备的厂家，并设计了一套余热回收系统为烧结厂回收冷却机废气余热，产出的蒸汽可以用于生活用汽，还可加热混合物料，提高料温，增加物料透气性，提高烧结矿的产量，达到既节能又环保的目的，还制造了可观的经济效益。二、余热回收设计方案结合现场的实际情况和以往我公司生产的同类产品经验，提出的整套系统工程的技术方案如下：烧结冷却系统设置一套余热回收装置，将主烟气管道隔开，将设备插入其中，不影响其它系统，烟气通过换热器后入除尘器经引风机引到烟囱排空。余热回收装置系统由蒸气发生器、蒸汽聚集器、上升下降管、支撑钢架、水处理系统、水泵、自动控制系统和系统保温等组成。1、设计方案（1）、概述：河北津西钢铁集团烧结机的现场情况，将余热回收装置安装在冷却烟道上，锅筒布置在装置上方，由...
