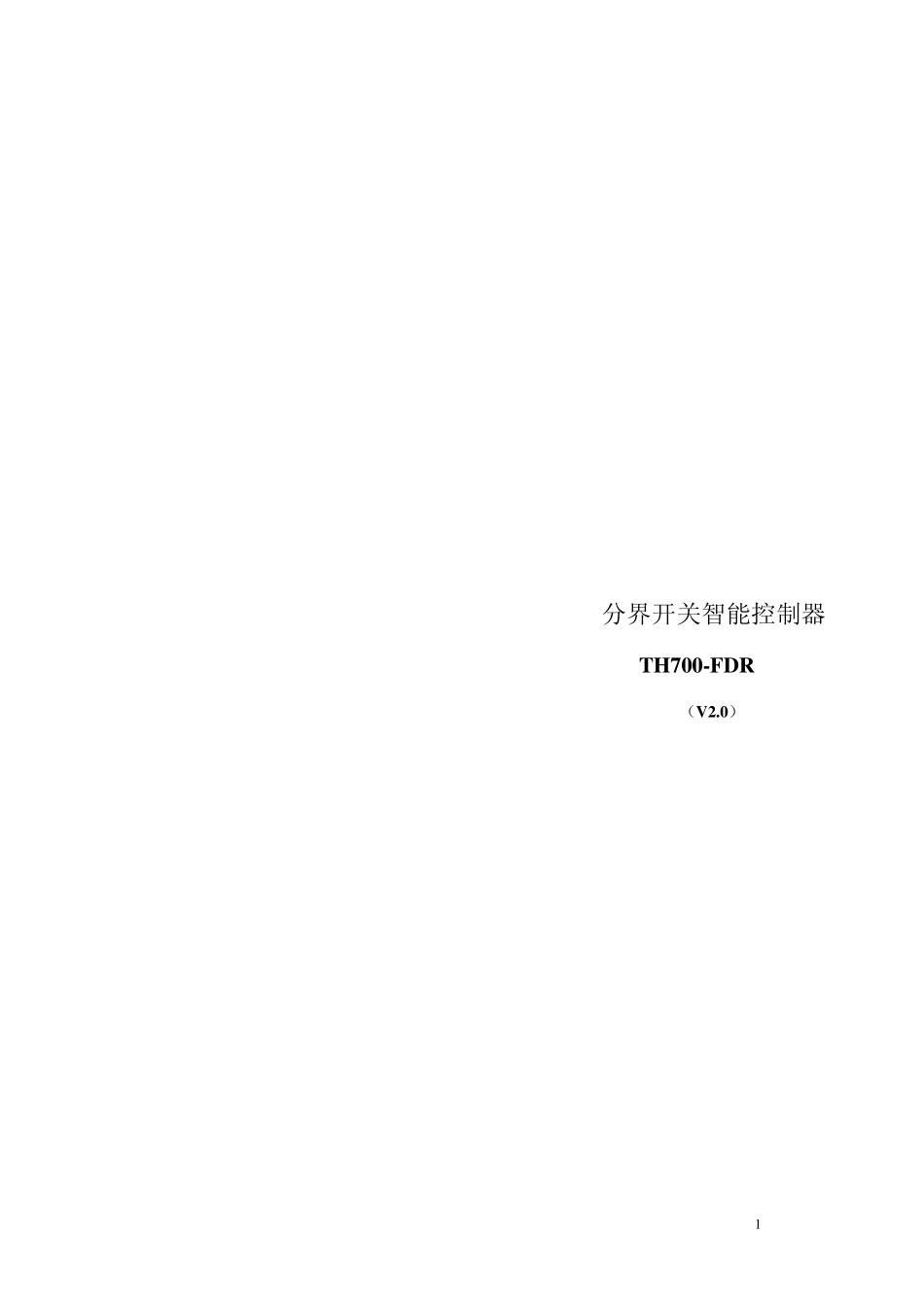

1 分界开关智能控制器 TH700-FDR （V2.0） 2 前 言 亲爱的用户，感谢您们长期以来的大力支持，我们秉承给予您们热诚、周到、满意、快捷永远的服务。请在使用该设备之前仔细阅读本技术使用手册，特别注意以下事项。 注意事项 ! 装置加电之前必须可靠接地。 ! 装置工作电源位置是否接正确，电流输入极性是否接正确，电压输入相序是否接正确。 ! 严禁装置在带电情况下插拔航空插头，避免一次回路 CT 开路。 ! 装置交流回路 1.2 倍额定电压可以连续工作，交流回路 2 倍额定电流可以连续工作，10 倍额定电流可允许 10S，40 倍额定电流可允许 1S。 ! 装置开入量的输入为无源接点（装置内提供 DC220V 直流电压），请仔细检查是否正确。 ! 储能电机电源为 AC220V 交流电压，从本装置内输出。 ! 第一次运行该产品时，必须进行相关定值整定才能保障装置正常运行，非相关专业人员不得修改装置内参数、定值等内容。 ! 相关专业人员严格按电力调度或生产部门下达的定值单进行定值整定以及系统配置的设定,只有正确进行全面整定后才能确保装置安全可靠运行。 谢谢合作！！ 3 1 .产品纵述  本公司长期以来从事电力系统自动化系统及设备研究、开发、生产，属高科技企业，现已推出TH700-FDR 智能控制器。  TH700-FDR“看门狗”控制器是中压架空线电网的监控单元，与柱上开关配合实现远程遥控及自动化管理，监控单元适合与开关近距离安装，适用于 35KV及以下户外开关设备配套使用。  TH700-FDR“看门狗”控制器是集线路测量、保护、控制、信号监视及通讯于一体的综合自动化户外智能控制设备，适用于各种中压电网（不接地电网、经电阻接地、经消弧线圈接地、直接接地电网），具备处理单条架空线开关远程操作的全部功能。  具备基本的保护功能：线路保护功能、自动重合闸、线路故障检测、接地故障监测、开关的本地控制、远程遥控功能（带手持遥控器）、GPRS远程操作（选配）。 2 .产品的安装及维护 注意：在安装装置过程中，装置带有危险的强电有可能会导致设备永久性损坏或人员伤亡，因此在安装、调试、检修操作时仅限于经过严格的培训和具有该专业技术人员。 2 .1 、安装：  装置外观图 2 .2 、装置机体安装：  安装本产品时请请按照封页 3图示，用安装架固定控制器于杆上，安装架用户自行设计。  安装时将 TH700-FDR控制器操作面板垂直向下固定安装，不可倒置。  安装时控制...
