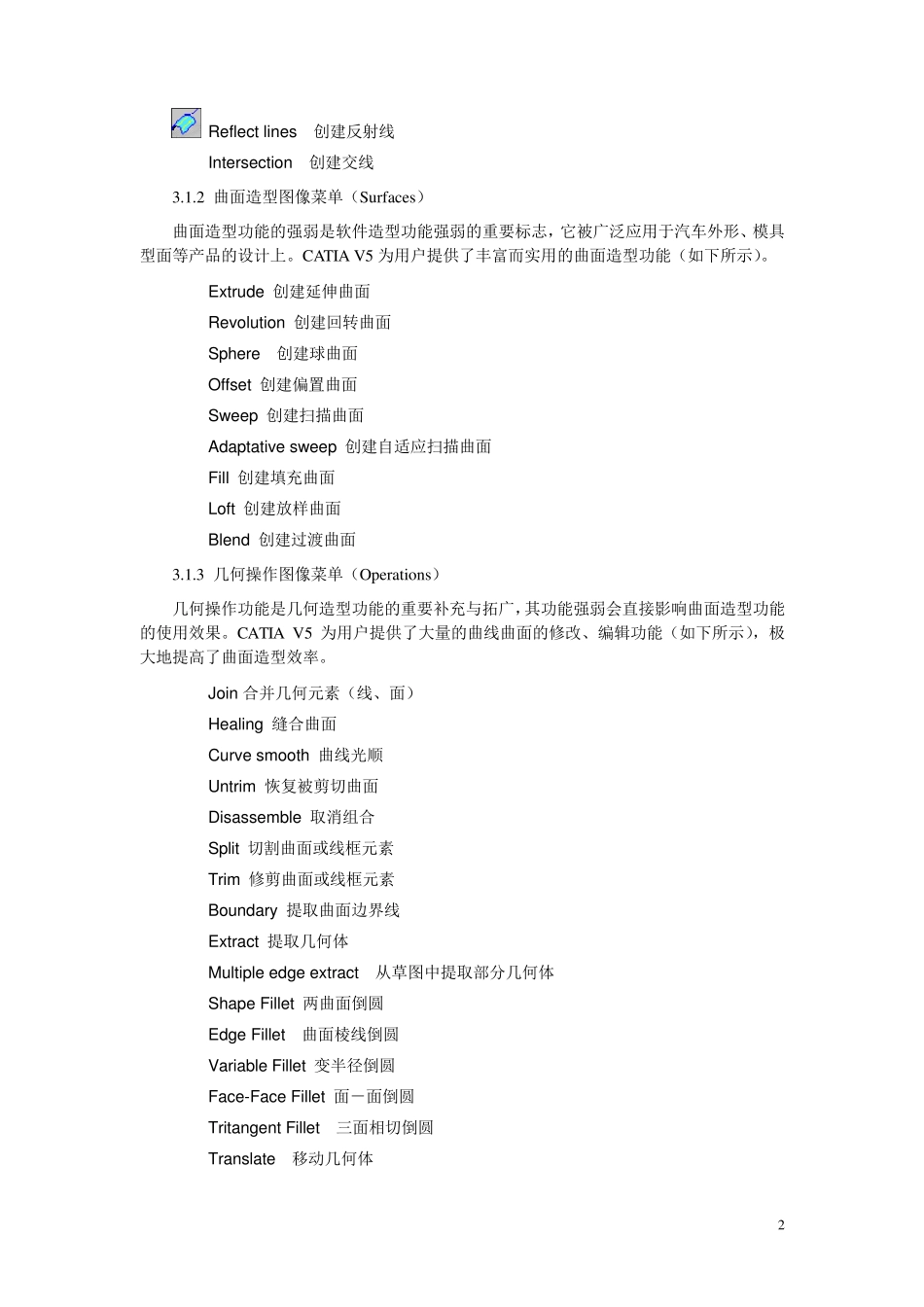

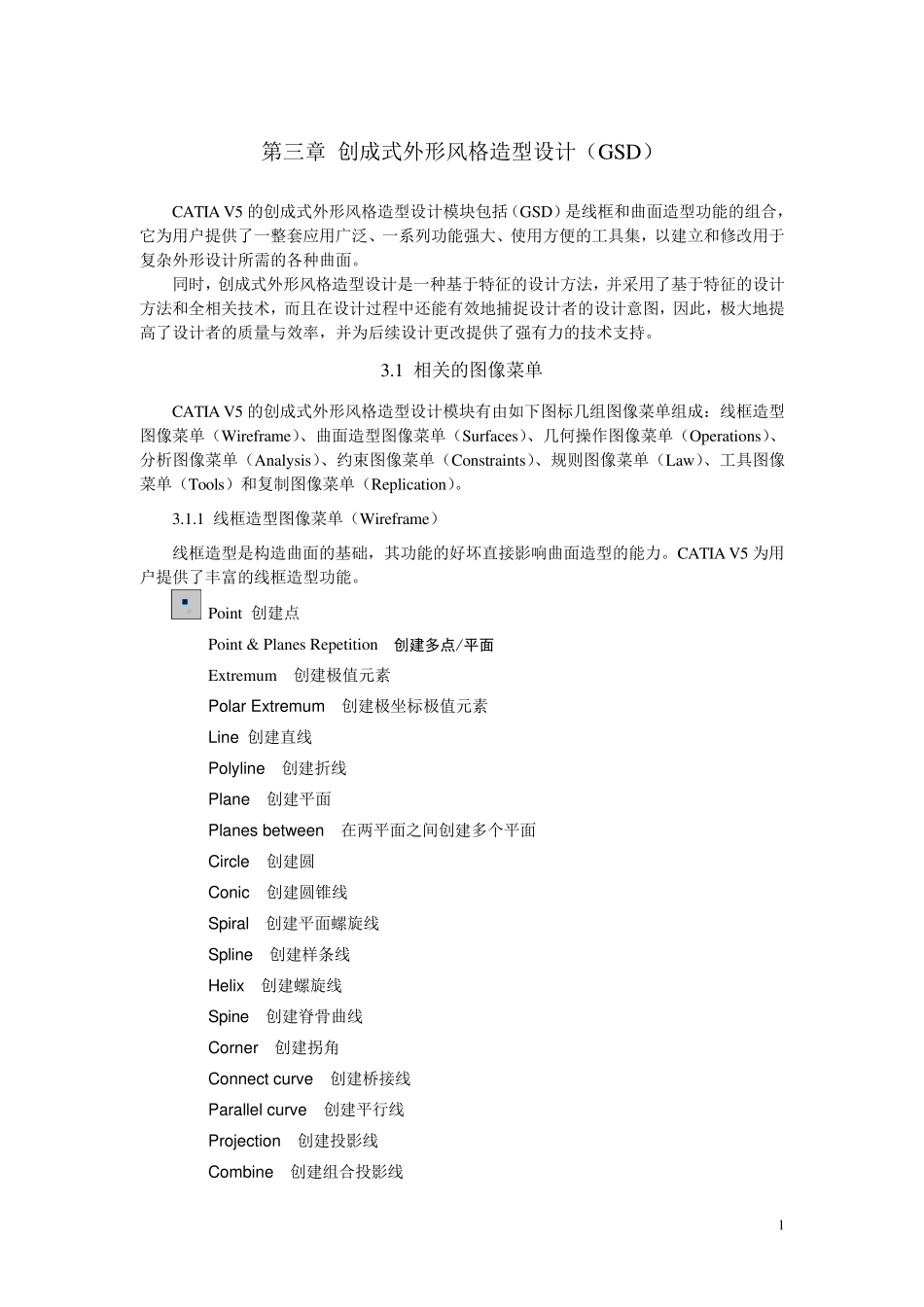

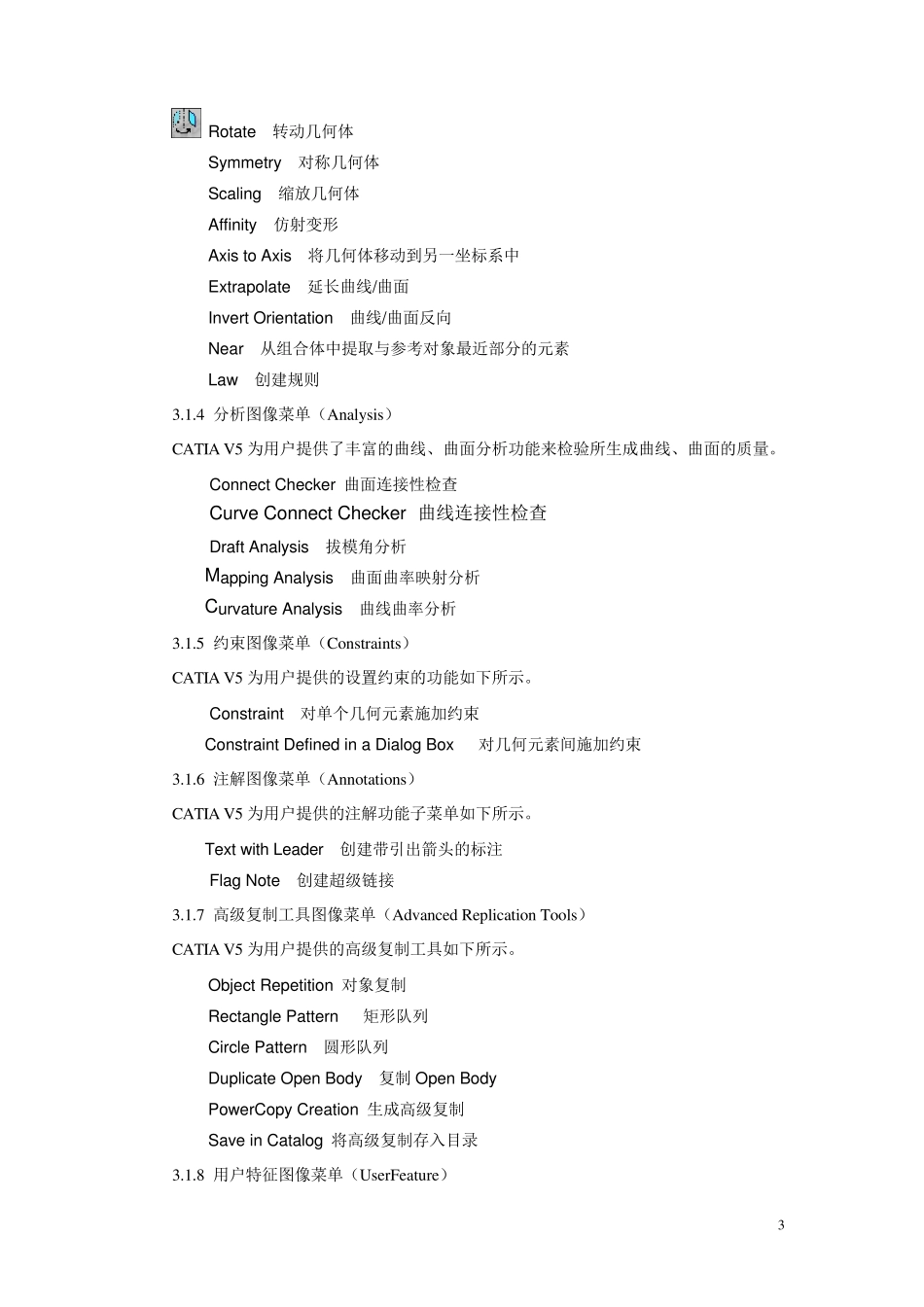

1 第三章 创成式外形风格造型设计（GSD） CATIA V5 的创成式外形风格造型设计模块包括（GSD）是线框和曲面造型功能的组合，它为用户提供了一整套应用广泛、一系列功能强大、使用方便的工具集，以建立和修改用于复杂外形设计所需的各种曲面。 同时，创成式外形风格造型设计是一种基于特征的设计方法，并采用了基于特征的设计方法和全相关技术，而且在设计过程中还能有效地捕捉设计者的设计意图，因此，极大地提高了设计者的质量与效率，并为后续设计更改提供了强有力的技术支持。 3.1 相关的图像菜单 CATIA V5 的创成式外形风格造型设计模块有由如下图标几组图像菜单组成：线框造型图像菜单（Wireframe）、曲面造型图像菜单（Surfaces）、几何操作图像菜单（Operations）、分析图像菜单（Analysis）、约束图像菜单（Constraints）、规则图像菜单（Law）、工具图像菜单（Tools）和复制图像菜单（Replication）。 3.1.1 线框造型图像菜单（Wireframe） 线框造型是构造曲面的基础，其功能的好坏直接影响曲面造型的能力。CATIA V5 为用户提供了丰富的线框造型功能。 Point 创建点 Point & Planes Repetition 创建多点/平面 Extremum 创建极值元素 Polar Extremum 创建极坐标极值元素 Line 创建直线 Polyline 创建折线 Plane 创建平面 Planes between 在两平面之间创建多个平面 Circle 创建圆 Conic 创建圆锥线 Spiral 创建平面螺旋线 Spline 创建样条线 Helix 创建螺旋线 Spine 创建脊骨 曲线 Corner 创建拐 角 Connect curve 创建桥 接线 Parallel curve 创建平行 线 Projection 创建投 影线 Combine 创建组合投 影线 2 Reflect lines 创建反射线 Intersection 创建交线 3.1.2 曲面造型图像菜单（Su rfaces） 曲面造型功能的强弱是软件造型功能强弱的重要标志，它被广泛应用于汽车外形、模具型面等产品的设计上。CATIA V5 为用户提供了丰富而实用的曲面造型功能（如下所示）。 Extrude 创建延伸曲面 Revolution 创建回转曲面 Sphere 创建球曲面 Offset 创建偏置曲面 Sweep 创建扫描曲面 Adaptative sweep 创建自适应扫描曲面 Fill 创建填充曲面 Loft 创建放样曲面 Blend 创建过渡曲面 3.1.3 几何操作图像菜单（Operations） 几何操作功能是几何造型功能的重要补充与拓广，其功能强弱会直接影响曲面造型功能的使用效果。CATIA V5 为用户提供了...
