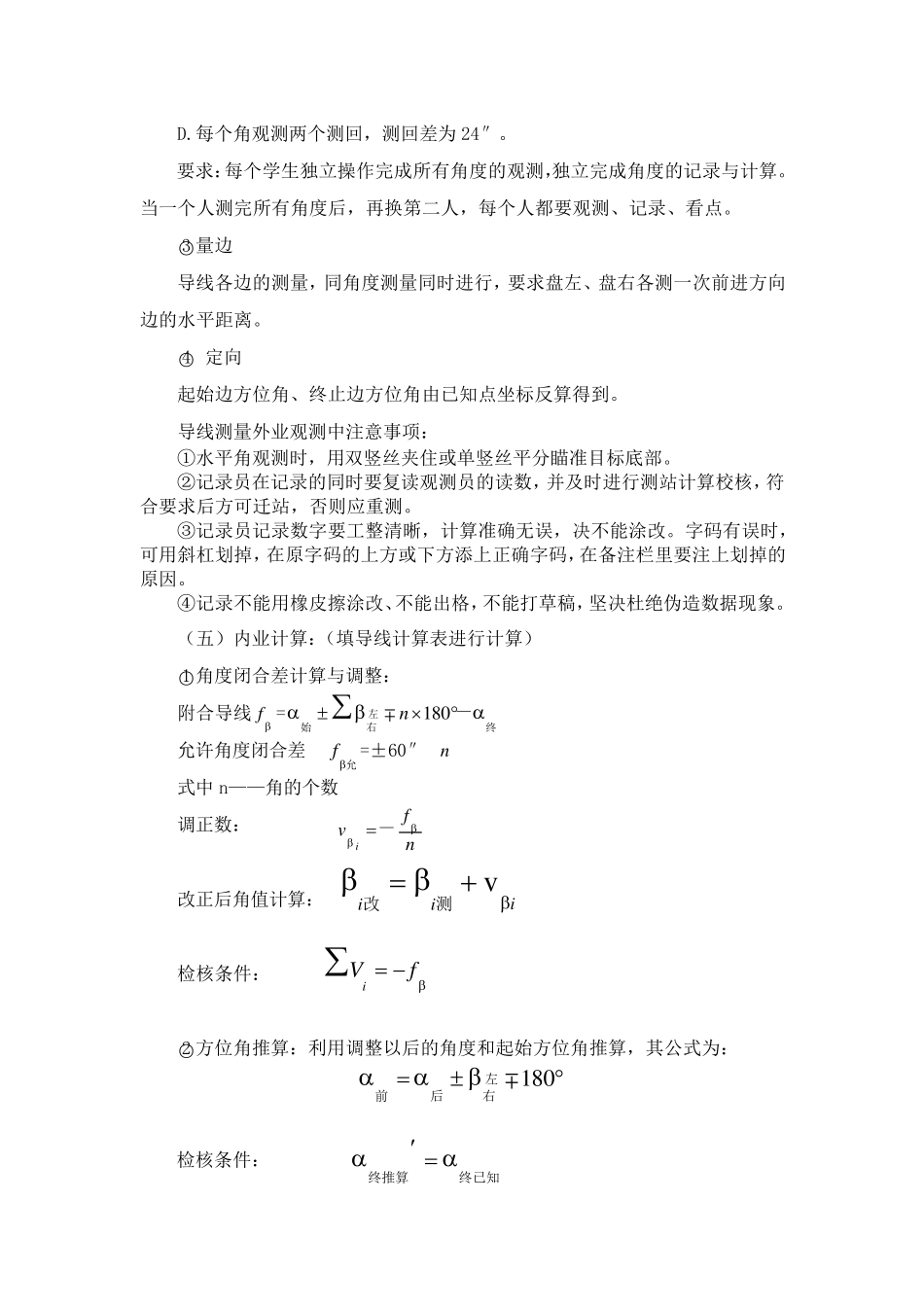

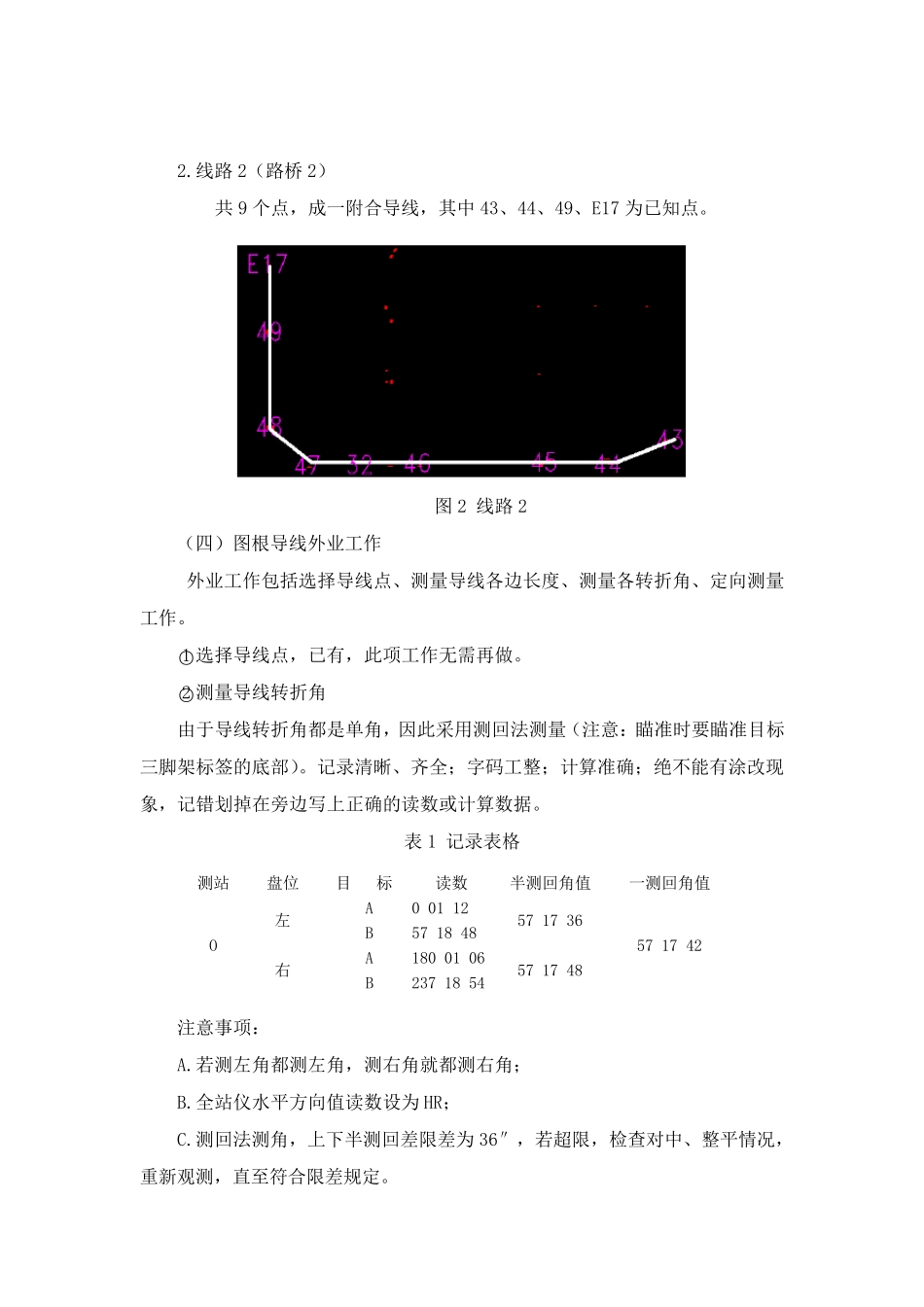

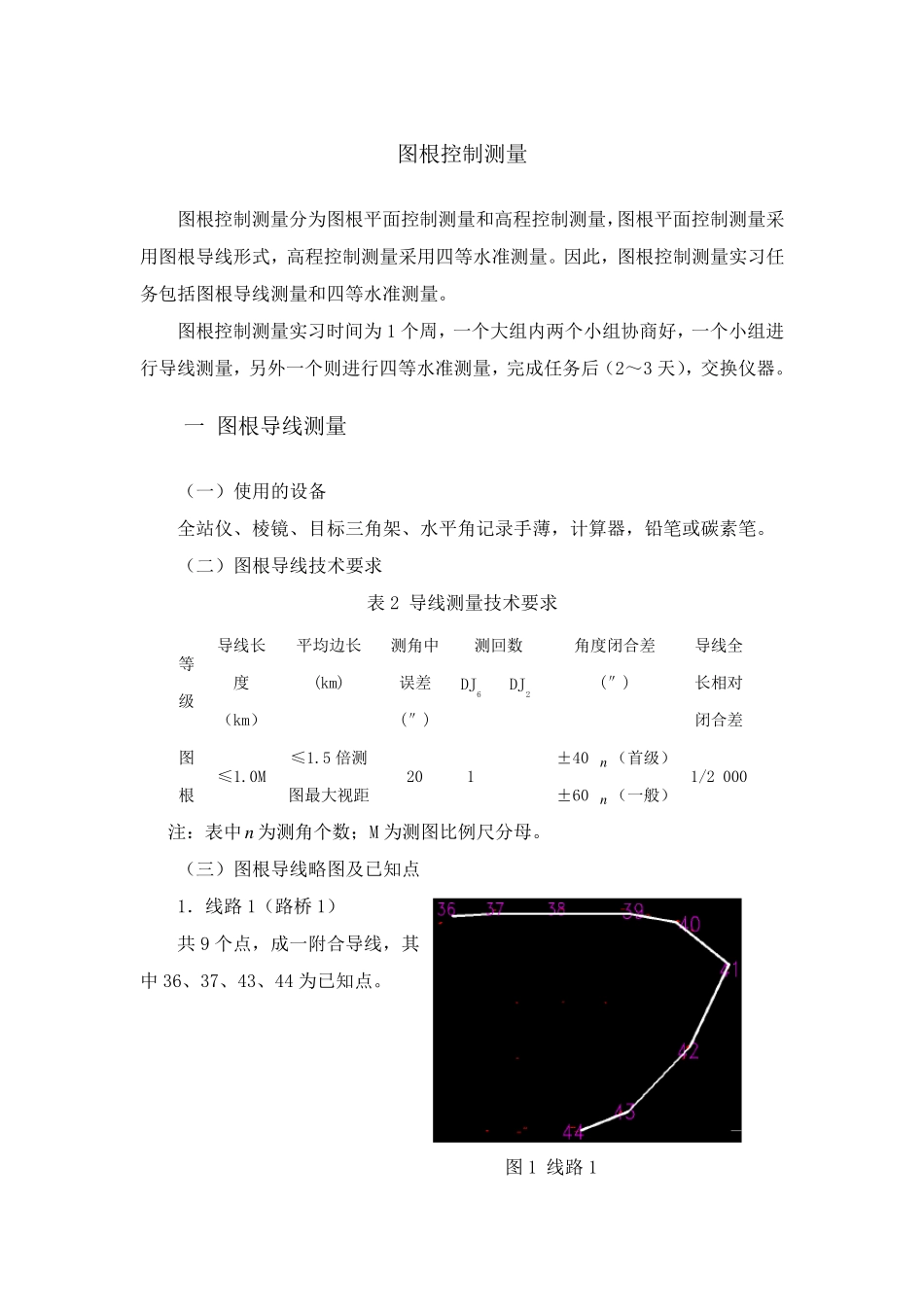

图根控制测量 图根控制测量分为图根平面控制测量和高程控制测量，图根平面控制测量采用图根导线形式，高程控制测量采用四等水准测量。因此，图根控制测量实习任务包括图根导线测量和四等水准测量。 图根控制测量实习时间为1 个周，一个大组内两个小组协商好，一个小组进行导线测量，另外一个则进行四等水准测量，完成任务后（2～3 天），交换仪器。 一 图根导线测量 （一）使用的设备 全站仪、棱镜、目标三角架、水平角记录手薄，计算器，铅笔或碳素笔。 （二）图根导线技术要求 表2 导线测量技术要求 等级 导线长度 （km） 平均边长 (km) 测角中误差 (″) 测回数 角度闭合差 (″) 导线全长相对 闭合差 DJ6 DJ2 图根 ≤1.0M ≤1.5 倍测图最大视距 20 1 ±40n （首级） ±60n （一般） 1/2 000 注：表中n 为测角个数；M 为测图比例尺分母。 （三）图根导线略图及已知点 1．线路 1（路桥 1） 共 9 个点，成一附合导线，其中36、37、43、44 为已知点。 图1 线路 1 2.线路2（路桥2） 共9 个点，成一附合导线，其中43、44、49、E17 为已知点。 图2 线路2 （四）图根导线外业工作 外业工作包括选择导线点、测量导线各边长度、测量各转折角、定向测量工作。 ○1 选择导线点，已有，此项工作无需再做。 ○2 测量导线转折角 由于导线转折角都是单角，因此采用测回法测量（注意：瞄准时要瞄准目标三脚架标签的底部）。记录清晰、齐全；字码工整；计算准确；绝不能有涂改现象，记错划掉在旁边写上正确的读数或计算数据。 表1 记录表格 注意事项： A.若测左角都测左角，测右角就都测右角； B.全站仪水平方向值读数设为HR； C.测回法测角，上下半测回差限差为36″，若超限，检查对中、整平情况，重新观测，直至符合限差规定。 测站 盘位 目 标 读数 半测回角值 一测回角值 O 左 A 0 01 12 57 17 36 57 17 42 B 57 18 48 右 A 180 01 06 57 17 48 B 237 18 54 D.每 个 角 观 测 两 个 测 回 ， 测 回 差 为 24″ 。 要 求 ：每 个 学 生 独 立 操 作 完 成 所 有 角 度 的 观 测 ，独 立 完 成 角 度 的 记 录 与 计 算 。当 一 个 人 测 完 所 有 角 度 后 ， 再 换 第 二 人 ， 每 个 人 都 要 观 测 、 记 录 、 看 点 。 ○3 量 边 导 线 各 边 的 测...
