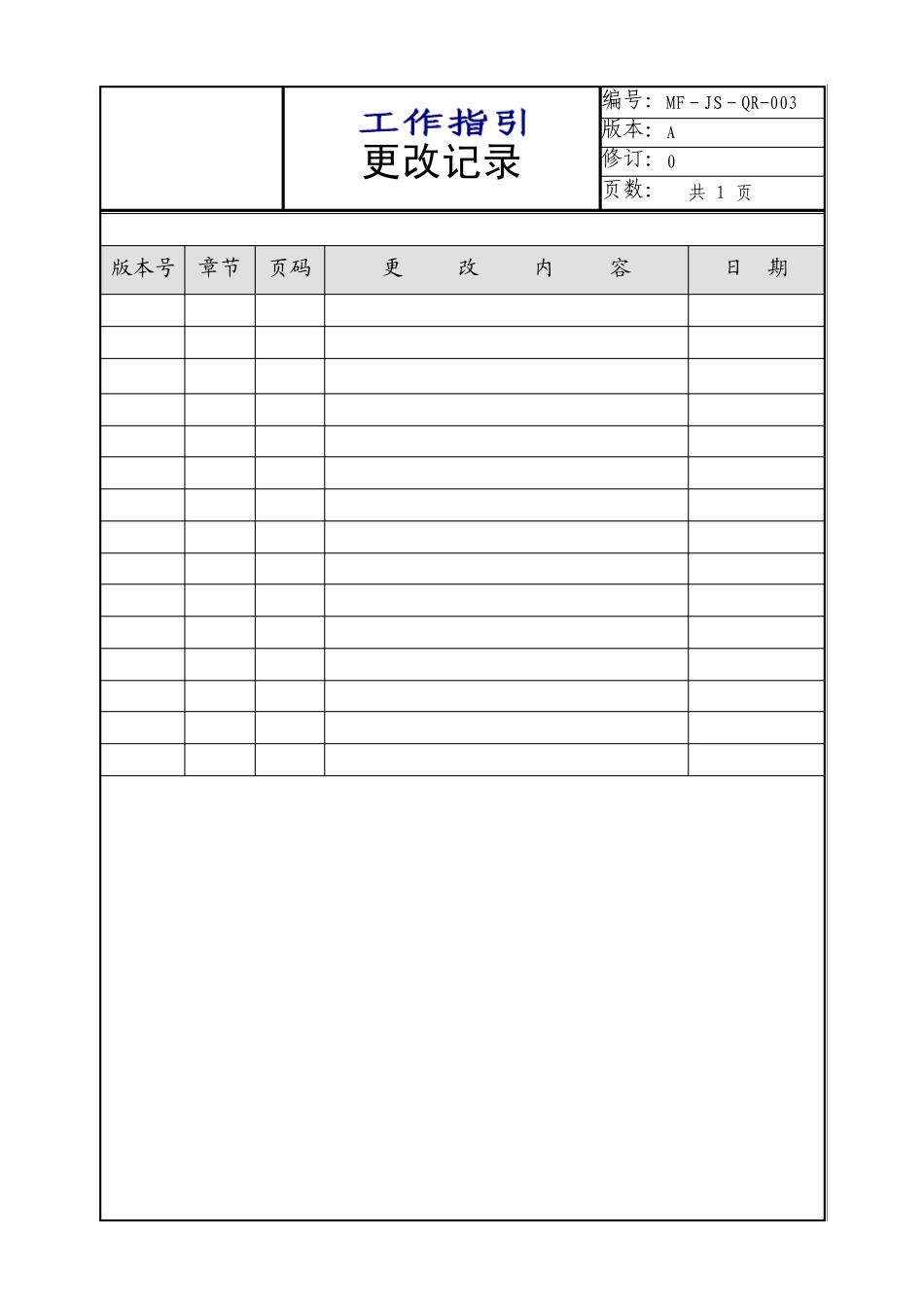

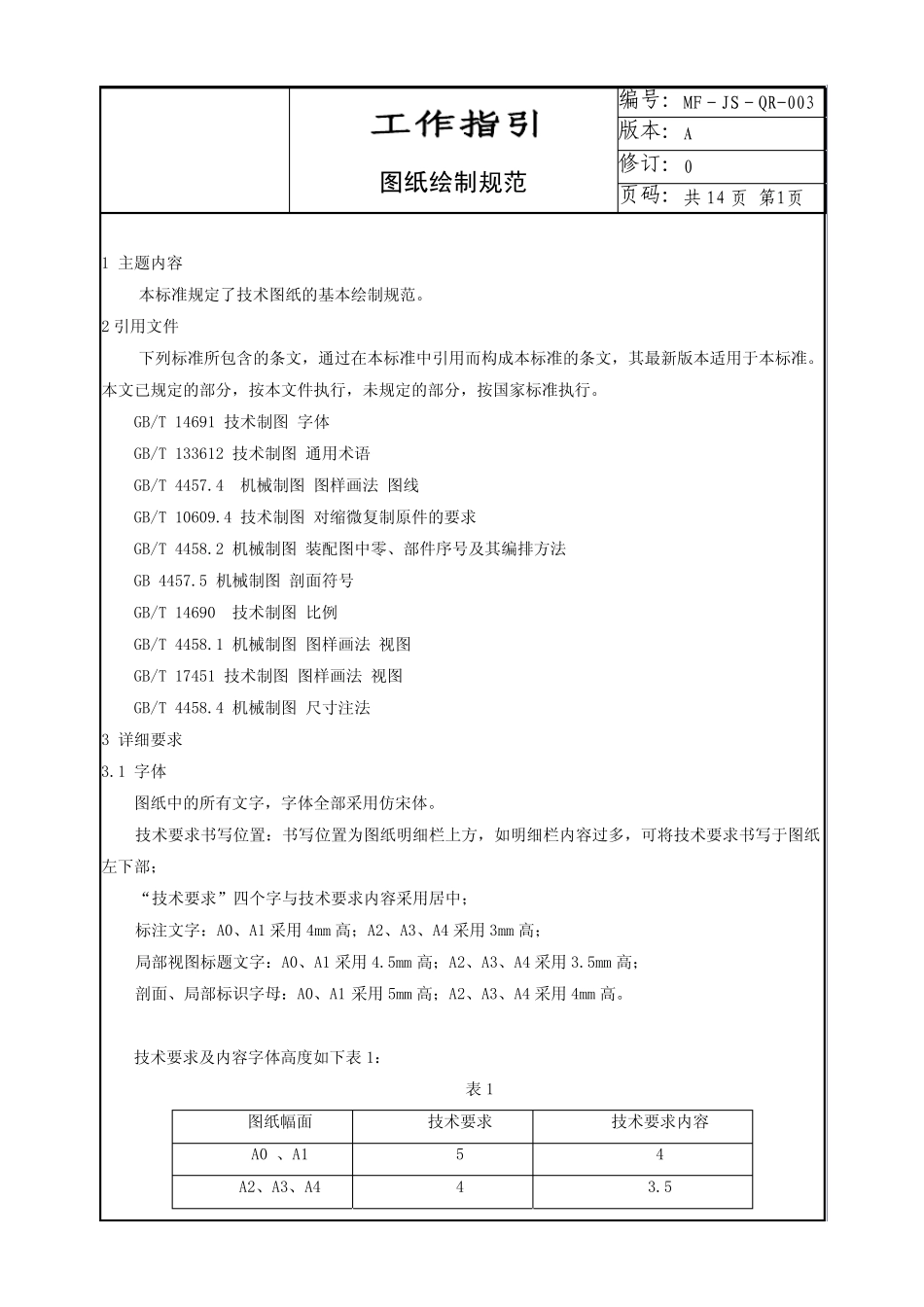

更改记录 编号：MF－JS－QR-003 版本：A 修订：0 页数： 共 1 页 版本号 章节 页码 更 改 内 容 日 期 编号：MF－JS－QR-003版本：A 修订：0 图纸绘制规范 页码：共 14 页 第1页 1 主题内容 本标准规定了技术图纸的基本绘制规范。 2 引用文件 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文，其最新版本适用于本标准。本文已规定的部分，按本文件执行，未规定的部分，按国家标准执行。 GB/T 14691 技术制图 字体 GB/T 133612 技术制图 通用术语 GB/T 4457.4 机械制图 图样画法 图线 GB/T 10609.4 技术制图 对缩微复制原件的要求 GB/T 4458.2 机械制图 装配图中零、部件序号及其编排方法 GB 4457.5 机械制图 剖面符号 GB/T 14690 技术制图 比例 GB/T 4458.1 机械制图 图样画法 视图 GB/T 17451 技术制图 图样画法 视图 GB/T 4458.4 机械制图 尺寸注法 3 详细要求 3.1 字体 图纸中的所有文字，字体全部采用仿宋体。 技术要求书写位置：书写位置为图纸明细栏上方，如明细栏内容过多，可将技术要求书写于图纸左下部； “技术要求”四个字与技术要求内容采用居中； 标注文字：A0、A1 采用4mm 高；A2、A3、A4 采用3mm 高； 局部视图标题文字：A0、A1 采用4.5mm 高；A2、A3、A4 采用3.5mm 高； 剖面、局部标识字母：A0、A1 采用5mm 高；A2、A3、A4 采用4mm 高。 技术要求及内容字体高度如下表 1： 表 1 图纸幅面 技术要求 技术要求内容 A0 、A1 5 4 A2、A3、A4 4 3.5 编号：MF－JS－QR-003版本：A 修订：0 图纸绘制规范 页码：共 14 页 第2页 用作指数、分数、极限偏差、注脚等的数字及字母，应采用小一号的字体。A2、A3、A4 采用1.8mm, A0、A1 采用2.2mm； 形位公差标注标注文字：A0、A1 采用4mm 高；A2、A3、A4 采用3mm 高。 明细栏：内容全部采用字高3.5mm，对齐方式采用左对齐。 3.2 标注箭头： 箭头尺寸如下图1： 图1 箭头尺寸对照表如下表2： 表2 尺寸 箭头种类 图幅 d l1 l2 A0、A1 1mm 4mm 3mm 尺寸标注 A2、A3、A40.8mm 3mm 2mm A0、A1 1.5mm 6mm 4.5mm 剖面、局部方向等 A2、A3、A41.2mm 4.5mm 3mm 3.2 印章：“试制用图”等印章应使用红色印章加盖，盖章位置在明细栏上部技术要求的右上方； 3.3 图线： 图线颜色： 黑色 图线宽度： 一般选用线宽：粗线宽度...
