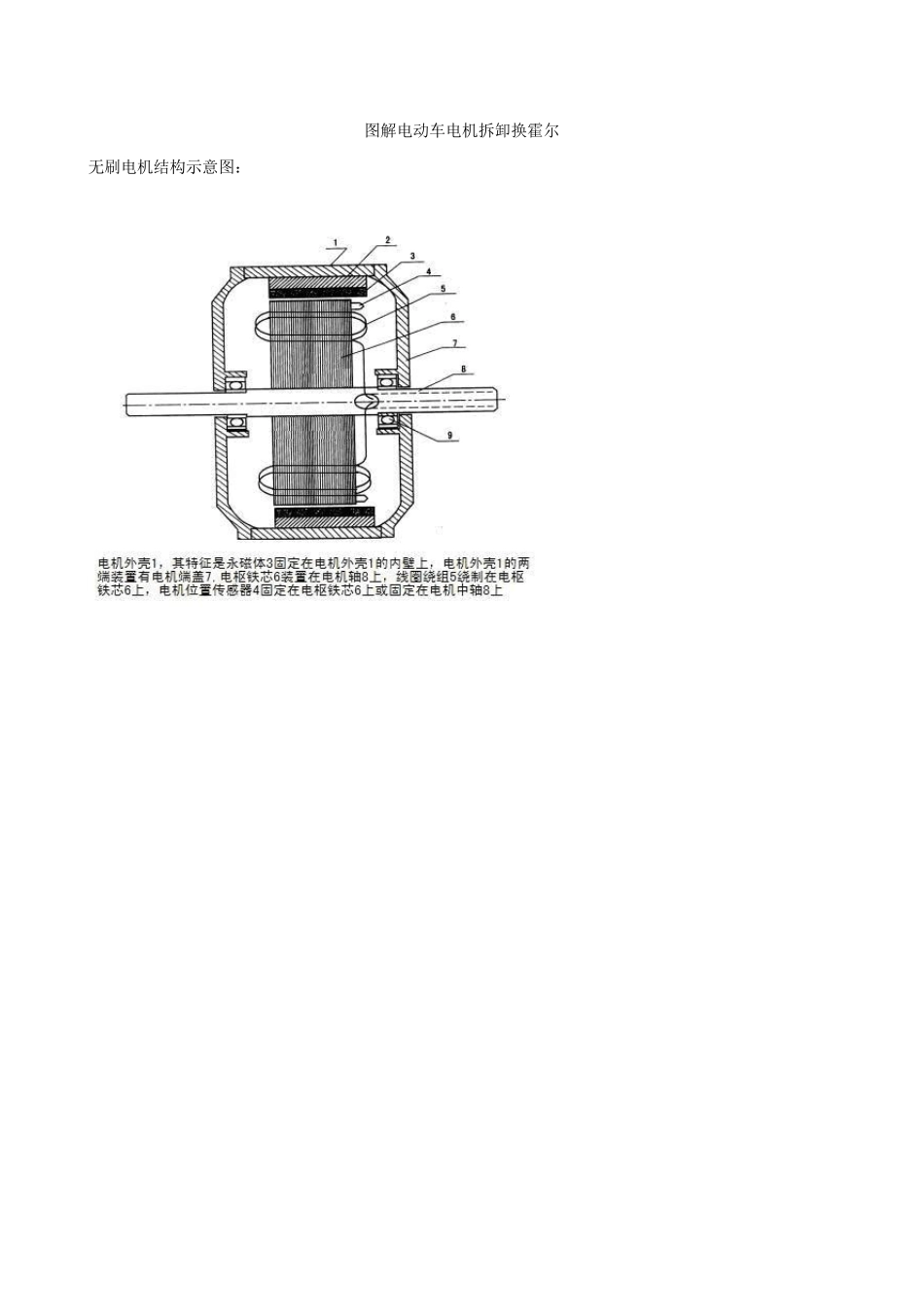

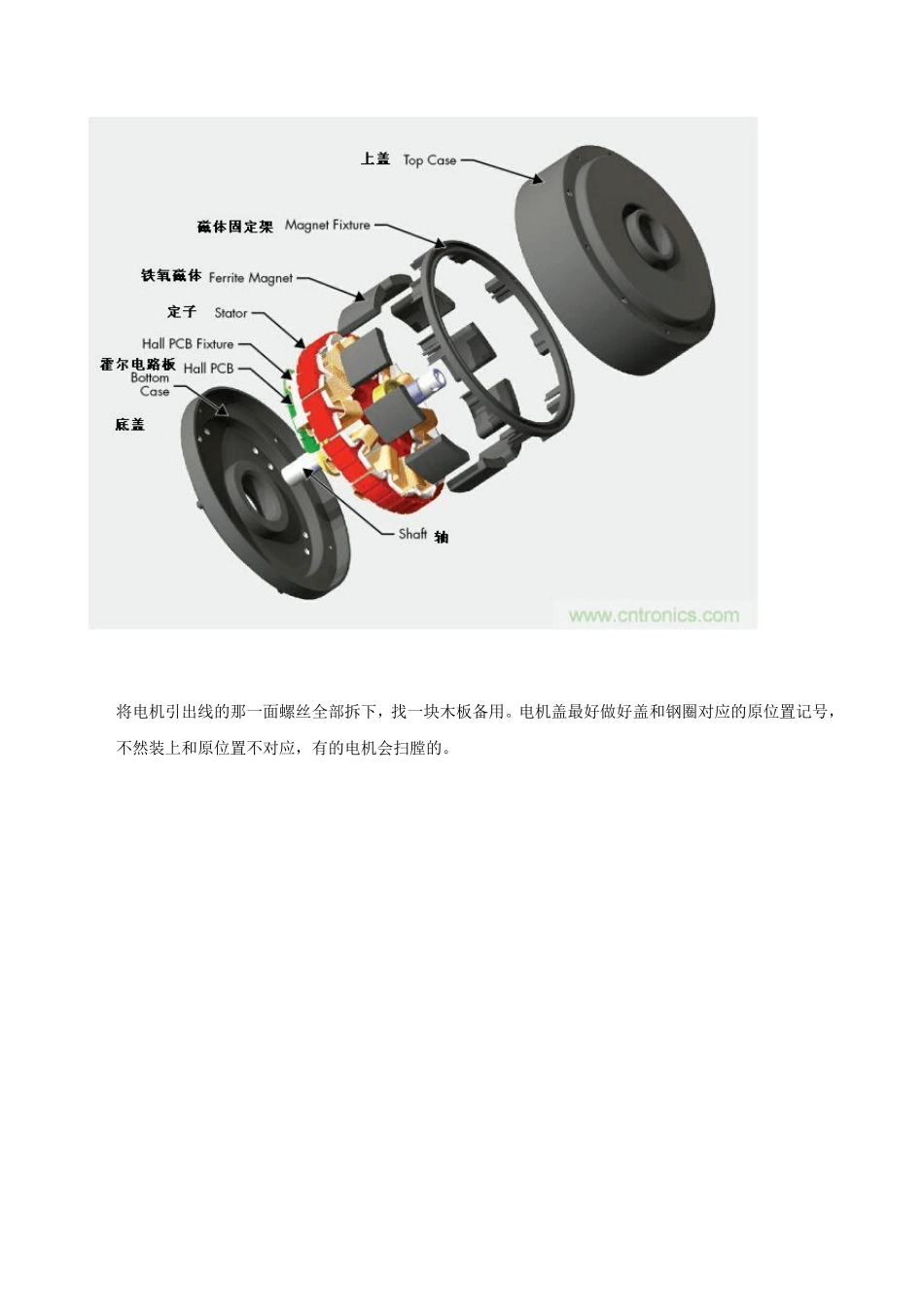

图解电动车电机拆卸换霍尔 无刷电机结构示意图： 1. 将电机引出线的那一面螺丝全部拆下，找一块木板备用。电机盖最好做好盖和钢圈对应的原位置记号，不然装上和原位置不对应，有的电机会扫膛的。 2.没拆螺丝那面向下，往木板上用力一敲，电机就脱离出来了。定子有磁性，用力轻的话，会被吸回去。 3.将盖拉出，方便换霍尔。转子线圈最好用软的东西垫着，如泡沫，布。不要把线圈上的铜线擦破皮了。 4.用刀片将霍尔挖出并刮净槽中的胶质。涂入少量的AB胶，装入霍尔焊接。霍尔有字的为面，面向上，从左至右，1脚是正极，2脚是负极，3脚是信号输出。3个正极和3个负极各自并联，分别接红线和黑线，3根信号线分别接绿、蓝、黄线。通常三个有字的面朝上是60度角，中间那个面向下是120度角。有些电机则相反，具体可用修车宝检测角度。 5.检测电机霍尔好坏：将电机放在两凳上，用扳手固定轴心。接上霍尔插头，打开修车宝电源开关。稍微转一下电机即停，然后再转再停，如此循环，可看到第三行霍尔指示灯有序亮灭。如果一个或几个常亮或常灭，即可判断霍尔损坏。 电机霍尔角度检测：灯亮代表1，灯灭代表0。60度电机指示灯状态：100、110、111、011、001、000；120度电机：100、110、010、011、001、101。 从指示灯的亮灭情况可看到60度电机和 120度电机的区别，就是 60度电机有111和 000两种状态，而 120度电机有010和101。因此，如果出现三个灯同时亮、同时灭的，这个电机就有可能是 60度，否则为 120度。 如果霍尔接错，也可能出现指示灯错乱而无法判断角度的情况，参考这个帖子：电动车换霍尔后用修车宝测不出电机相位角度是怎么回事？http://www.ddclm.com/bbs/thread-327168-1-1.html 常用120度角和 60度角电机接线图： 6.转子上的磁铁记得用酒精擦拭干净。 外转子磁铁： 定子： 定子绕组： 定子上的 3个霍尔元件： 滚珠轴承： 电动车自行车电机的基本结构及维修 2016-01-29 电动车售后服务平台 电动车自行车电机的基本结构 一、电机的命名 电动车根据其使用环境与使用频率的不同，所装配的电机形式也不同。不同形式的电机其特点也不一样。国标关于电动车用电机的命名标准如下： 派生代号，用大写汉语拼音字母表示 性能参数代号，用二位阿拉伯数字表示 产品名称代号，用大写汉语拼音字母表示机座号，以机壳外径（mm）表示 产品名称代号 SYT：铁氧体永磁式直流伺服电动机 SYX：稀土永磁式直流伺服电动机 SXPT：...
