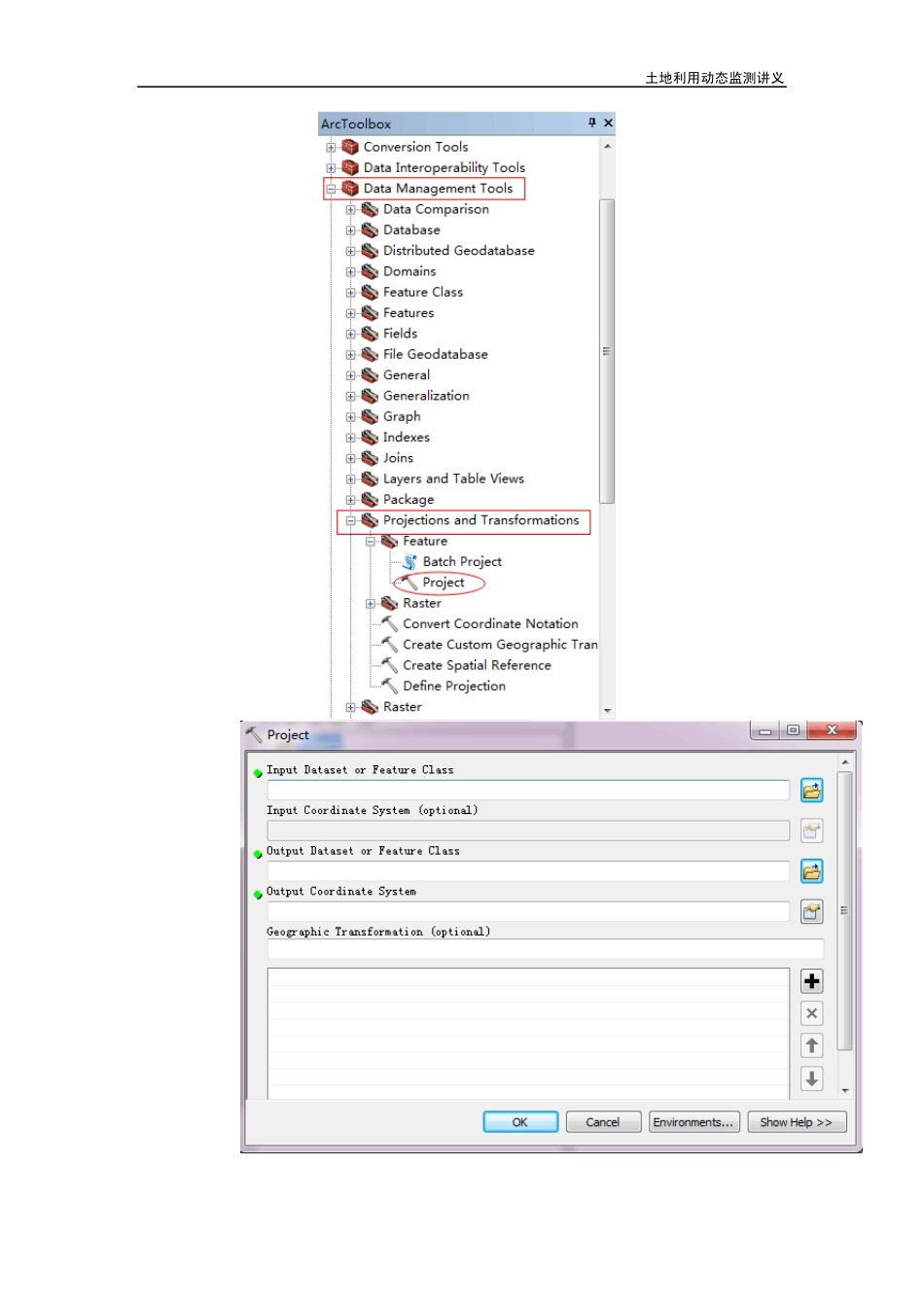

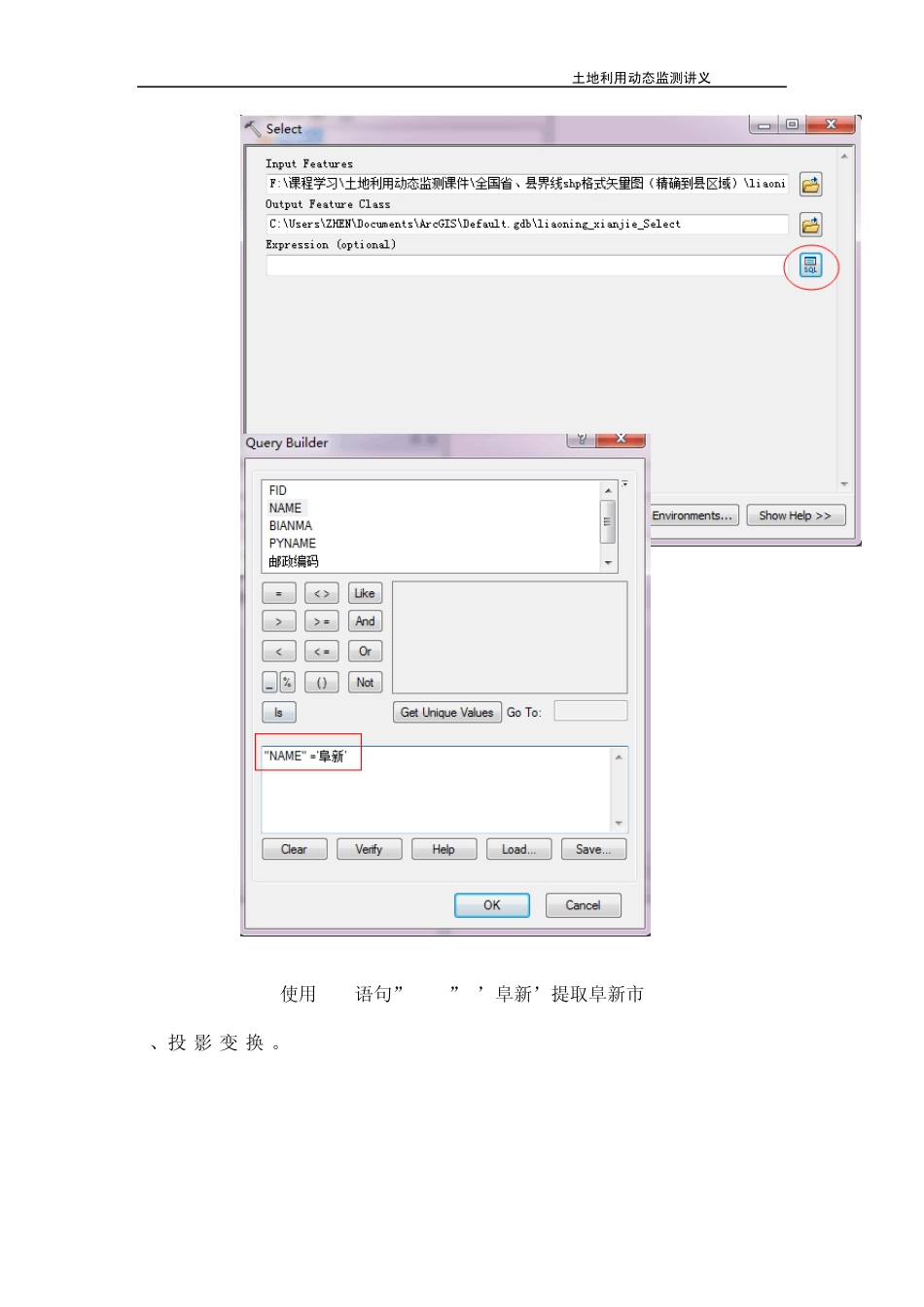

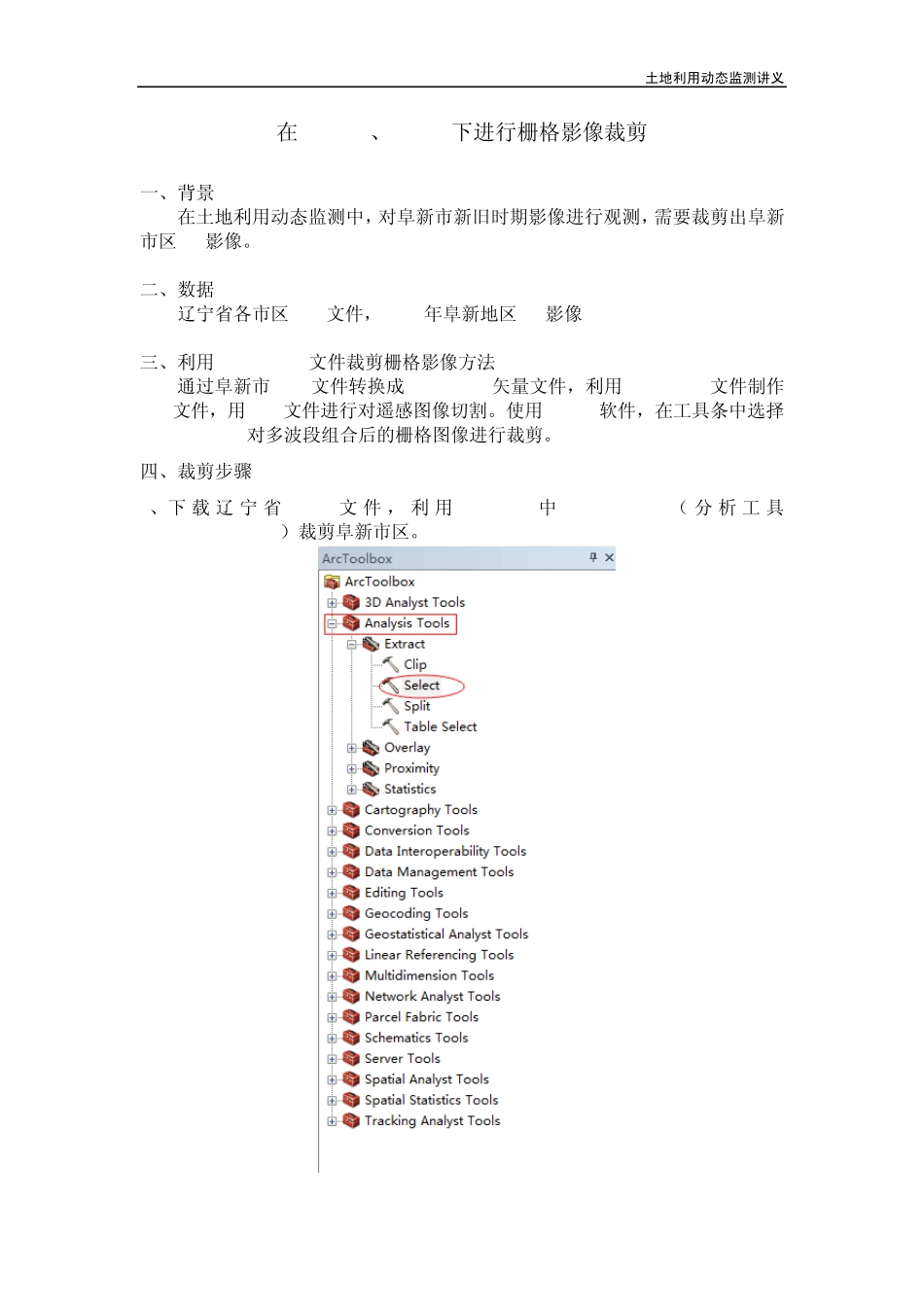

土地利用动态监测讲义 在ArcGIS、ERDAS下进行栅格影像裁剪 一、背景 在土地利用动态监测中,对阜新市新旧时期影像进行观测,需要裁剪出阜新市区 TM影像。 二、数据 辽宁省各市区 shp文件,2014年阜新地区 TM影像 三、利用 shapefile文件裁剪栅格影像方法 通过阜新市 shp文件转换成 coverage矢量文件,利用 coverage文件制作AOI文件,用 AOI文件进行对遥感图像切割。使用 ERDAS软件,在工具条中选择subsetimage对多波段组合后的栅格图像进行裁剪。 四、裁剪步骤 1、下 载 辽 宁 省 shp文 件 , 利 用 ArcGIS中 ArcToolbox( 分 析 工 具/Extract/Select)裁剪阜新市区。 土地利用动态监测讲义 使用SQL语句”NAME”=’阜新’提取阜新市 2、投 影 变 换 。 ArcToolBox->Data Management Tools->Projections and Transformations->Feature->Project 土地利用动态监测讲义 土地利用动态监测讲义 Import导入坐标系 3、生成coverage格式文件。ArcToolBox—conversion tools—to coverage—feature to class coverage然后按需求选择 input feature classse和在 output coverage填入存储路径,点击 ok完成。 土地利用动态监测讲义 4、ERDAS中进行的波段组合。把几个波段的组合到一起来显示地物目标,比如TM的 5 4 3 波段组合显示的假彩色。在 Layer Selection and Stacking窗口中的 Input File中添加影像,Output中设置输出影像的路径和名称。 土地利用动态监测讲义 选择待组合影像与存储路径 土地利用动态监测讲义 5、在 Erdas用窗口 viewer打开 coverage图和 tif图。 组合后的 3、4、5波段影像图 打开 coverage图 土地利用动态监测讲义 6、再矢量图上用鼠标点击你要裁切的边界线,再点击“AOI”菜单,选择 copy select to aoi; View—>Arrange Layers Viewer打开 Arrange Layers Viewer对话框,在 Vector图层上单击右键,选择Show Properties,打开 Properties对话框,选中 Polygon,点击Apply按钮,再选中矢量图中重叠的部分。 土地利用动态监测讲义 7、利用AOI工具条上的AOI转换工具(带右箭头的工具),将此按钮选中单击,线界转换为AOI,单击File—>Save—AOI Layer as,保存为aoi文件。 8、点击ERDAS主菜单下的dataprep,在跳出来的工具条中选择 subsetimage„工具。在跳出来的subset窗体中设置好要裁剪的文件和要输出的路径和文件名。...
