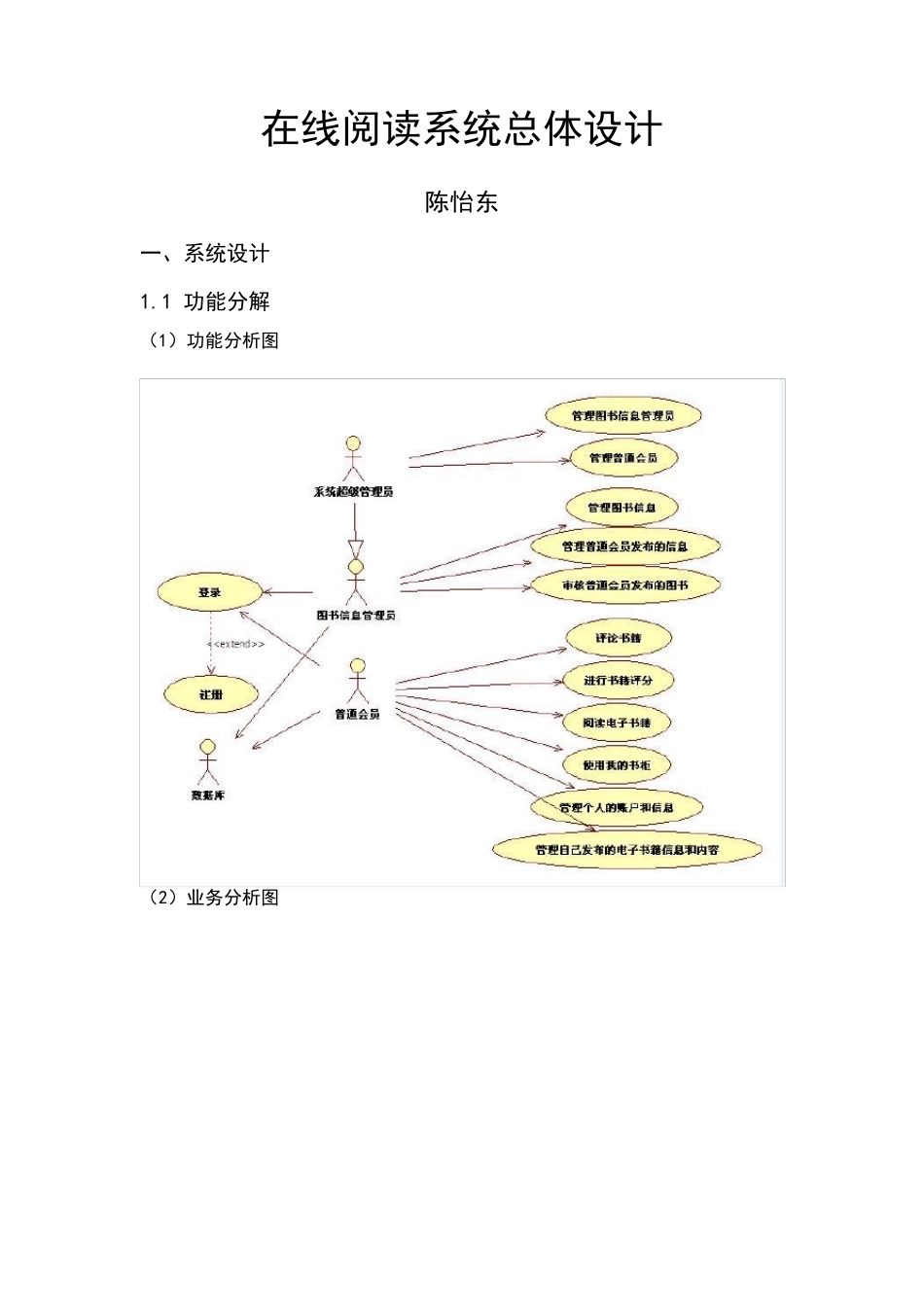

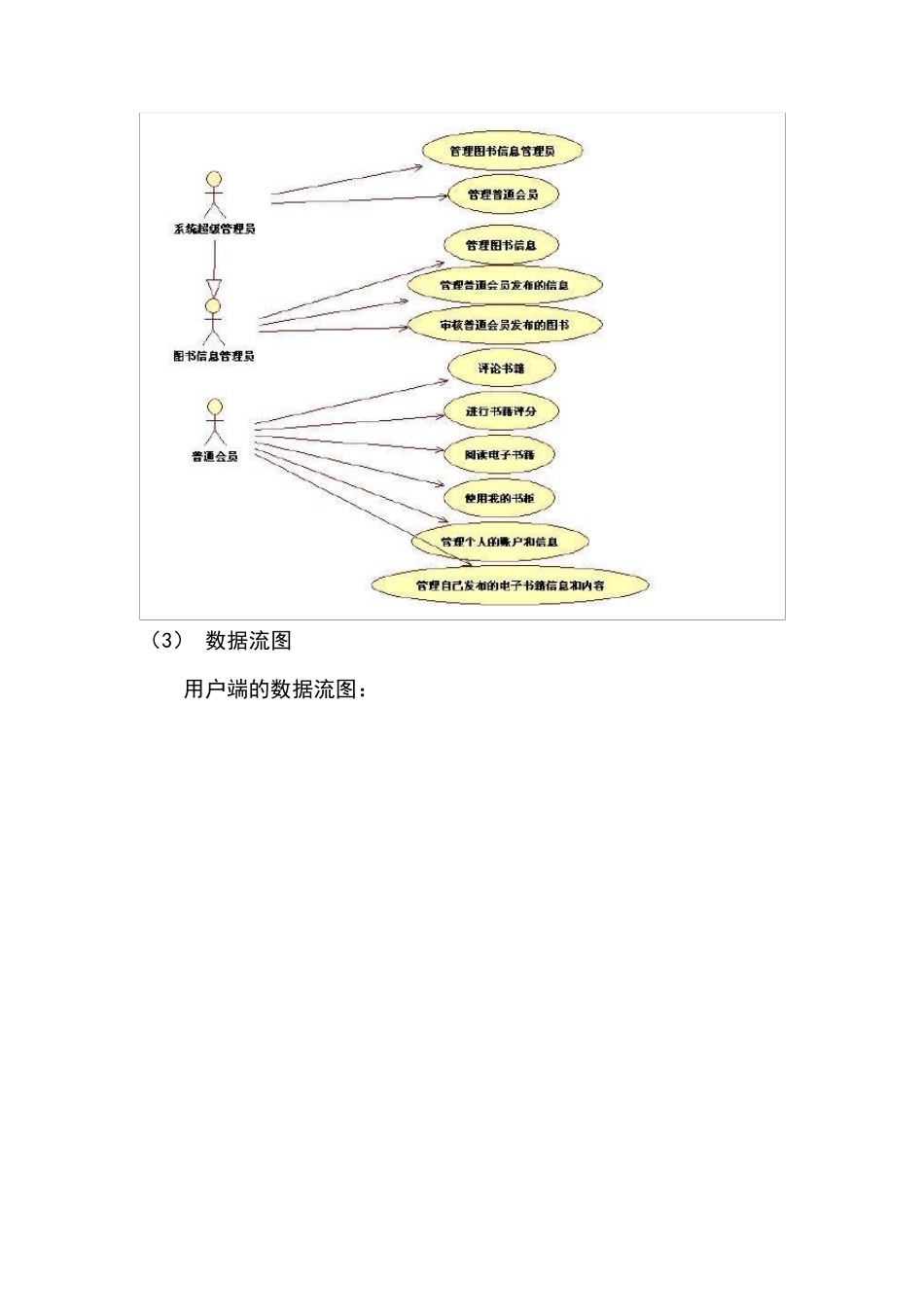

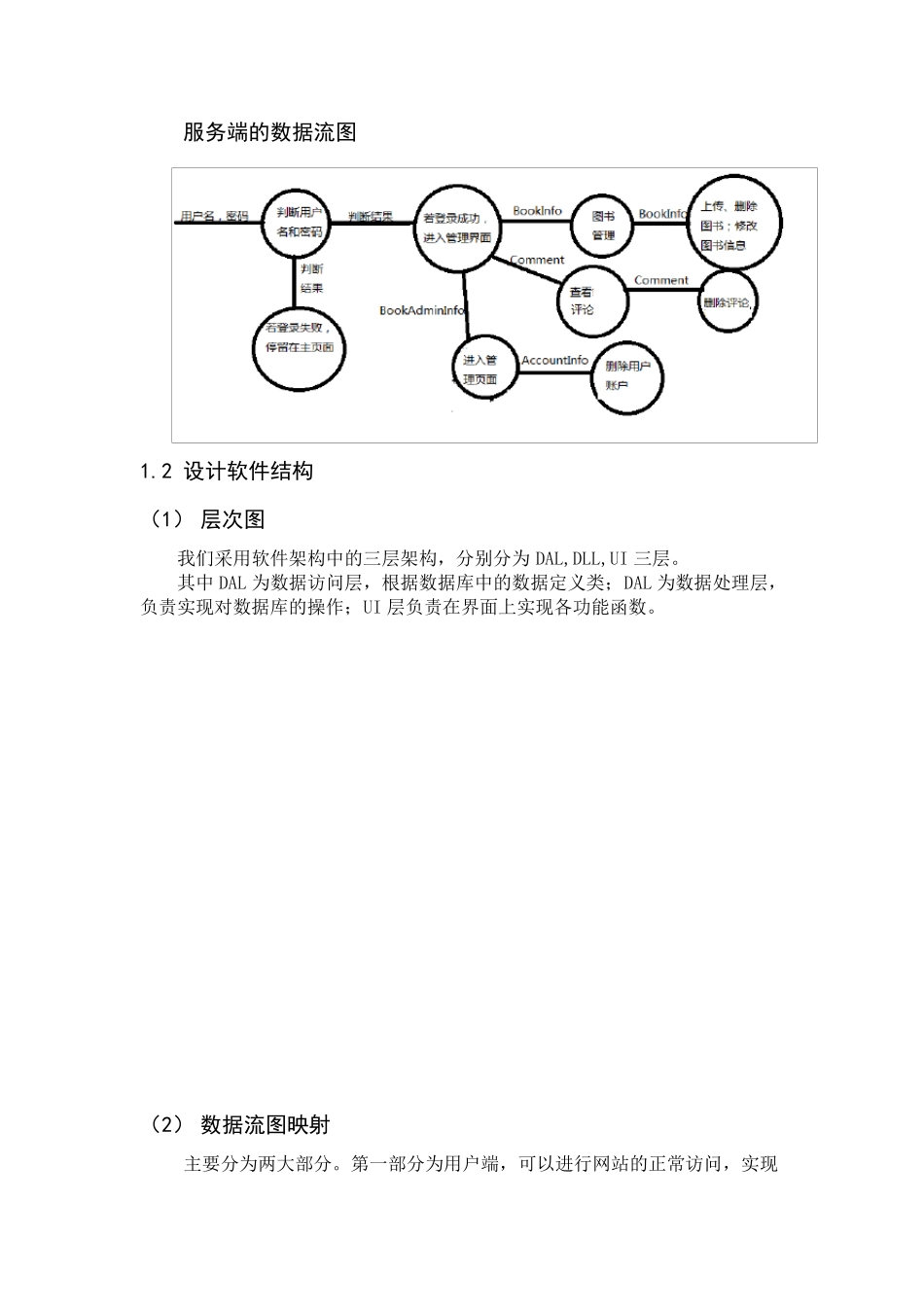

在线阅读系统总体设计 陈怡东 一、系统设计 1.1 功能分解 （1）功能分析图 （2）业务分析图 （3） 数据流图 用户端的数据流图： 服务端的数据流图 1.2 设计软件结构 （1） 层次图 我们采用软件架构中的三层架构，分别分为DAL,DLL,UI 三层。 其中DAL 为数据访问层，根据数据库中的数据定义类；DAL 为数据处理层，负责实现对数据库的操作；UI 层负责在界面上实现各功能函数。 （2） 数据流图映射 主要分为两大部分。第一部分为用户端，可以进行网站的正常访问，实现在线阅读功能。第二部分为服务端，即后台，负责处理对用户访问的管理，这部分是超级管理员才可以使用的。 1.3 设计数据库 1.3.1 表的设计 （1）表AccountInfo 用于记录客户的信息 字段 类型 可否为空 备注 ID 整型 否 AccountId 整型 否 用户ID，不同身份的用户，对应ID 不同 SafeQuestiON 字符串 长度 50 是 安全问题 SafeAnswer 字符串 长度 50 是 安全问题答案 EmailAddress 字符串 长度 50 否 用户的邮箱 RealName 字符串 长度 50 否 真实姓名 CardNumber 整型 是 一卡通号码 AvatarUrl 字符串 长度 200 是 用户头像的链接路径 Gender 整型 是 性别 AccountType 整型 否 用户类型，1 表示超级管理员；2 表示图书管理员；3 表示普通用户 (2)表BookAdminAccount 用于记录图书管理员的ID，密码，登录状态以及管理员名字 字段 类型 可否为空 备注 ID 整型 否 Password 字符串 长度 50 否 密码 State 整型 否 表示用户登录状态；1 表示未登录；2 表示已登录；3表示已封号 BookAccountNa字符串 长度 否 me 50 (3)表BookInfo 用于记录图书的信息 (4)表BookMark 用于表示图书的书签信息，与BookInfo 的ID、Accou ntInfo 的ID 关联 名称 类型 可否为空 备注 ID 整型 否 BookID 整型 否 Accou ntID 整型 否 PageNu m 整型 否 （5）表Comment 用于书的评论相关信息 字段 类型 可否为空 备注 ID 整型 否 DateTime datetime 否 评论时间 Accou ntID 整型 否 评论者 ID，用于对应普通用户的字段 类型 可否为空 备注 BinfoID int 否 Accou ntID int 否 发布图书的用户 BookName 字符串 50 否 Au thor 字符串 50 可以 Au thorInfo 字符串 300 可以 FON tCov erImageUrl 字符串 50 可以 书的封面...
