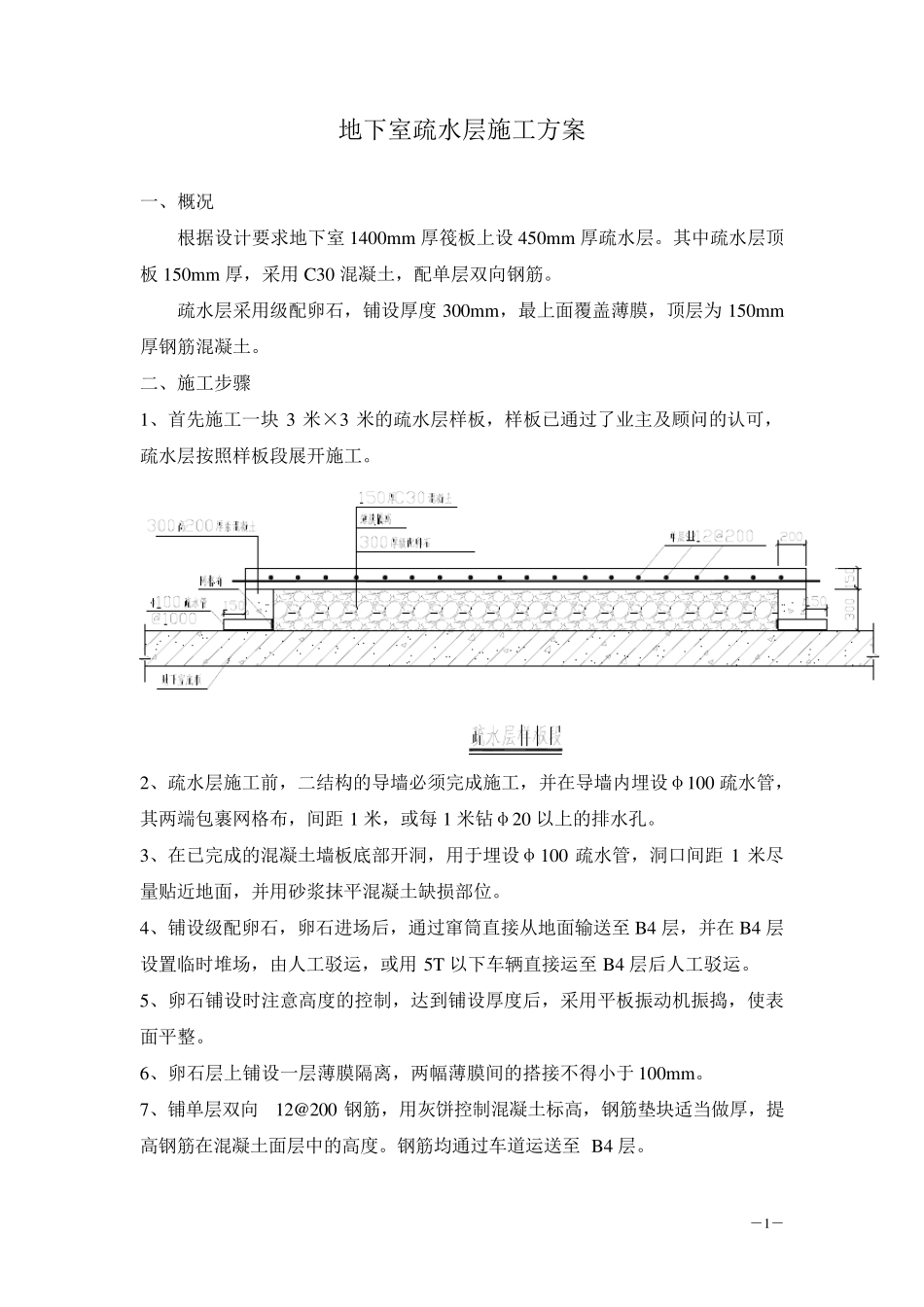

―1― 地下室疏水层施工方案 一、概况 根据设计要求地下室1400m m 厚筏板上设450m m 厚疏水层。其中疏水层顶板150m m 厚，采用C30 混凝土，配单层双向钢筋。 疏水层采用级配卵石，铺设厚度300m m ，最上面覆盖薄膜，顶层为150m m厚钢筋混凝土。 二、施工步骤 1、首先施工一块3 米×3 米的疏水层样板，样板已通过了业主及顾问的认可，疏水层按照样板段展开施工。 2、疏水层施工前，二结构的导墙必须完成施工，并在导墙内埋设φ100 疏水管，其两端包裹网格布，间距 1 米，或每 1 米钻φ20 以上的排水孔。 3、在已完成的混凝土墙板底部开洞，用于埋设φ100 疏水管，洞口间距 1 米尽量贴近地面，并用砂浆抹平混凝土缺损部位。 4、铺设级配卵石，卵石进场后，通过窜筒直接从地面输送至 B4 层，并在 B4 层设置临时堆场，由人工驳运，或用5T 以下车辆直接运至 B4 层后人工驳运。 5、卵石铺设时注意高度的控制，达到铺设厚度后，采用平板振动机振捣，使表面平整。 6、卵石层上铺设一层薄膜隔离，两幅薄膜间的搭接不得小于 100m m 。 7、铺单层双向12@200 钢筋，用灰饼控制混凝土标高，钢筋垫块适当做厚，提高钢筋在混凝土面层中的高度。钢筋均通过车道运送至 B4 层。 ―2― 8、采用固定泵浇捣混凝土，泵管支架下垫模板（尺寸不得小于500×500），按照分区位置分块浇捣。 9、混凝土浇捣完毕后，需要收光、打磨。 10、混凝土分块位置设置伸缩缝，根据不同位置设置不同类型的伸缩缝。其中缩缝 A 在混凝土浇捣后 5 天，板面切割成槽，嵌硅胶形成（硅胶嵌缝须在环氧地坪施工前进行）。通长伸缩缝 B，在先浇捣完成的混凝土面层侧面固定泡沫板（泡沫板低于混凝土面 10mm），两侧混凝土浇捣完成后 5 天，切割伸缩缝最上方10mm 厚的混凝土，最后硅胶嵌缝（硅胶嵌缝须在环氧地坪施工前进行）。 ―3 ― 三、节点处理 1 、后浇带： 疏水层施工至后浇带位置时，后浇带可能尚未封闭。在后浇带两侧用万能块砌筑镂空导墙，形成6 0 ×1 0 0 间距 3 9 0 的孔洞，起到疏水作用。之后按照常规方法施工疏水层即可。 2 、排水沟（暗沟）： 底板排水沟（暗沟）内需要先安放排水管道，之后在沟内铺设级配卵石，与疏水层形成一体，排水沟上方的疏水层与其他位置相同。 ―4― 排水沟（明沟）： 在疏水层施工前，事先施工明沟，明沟两侧支模 450mm 高，钢筋支架绑扎牢固，事先将角铁预埋到位，明沟...
