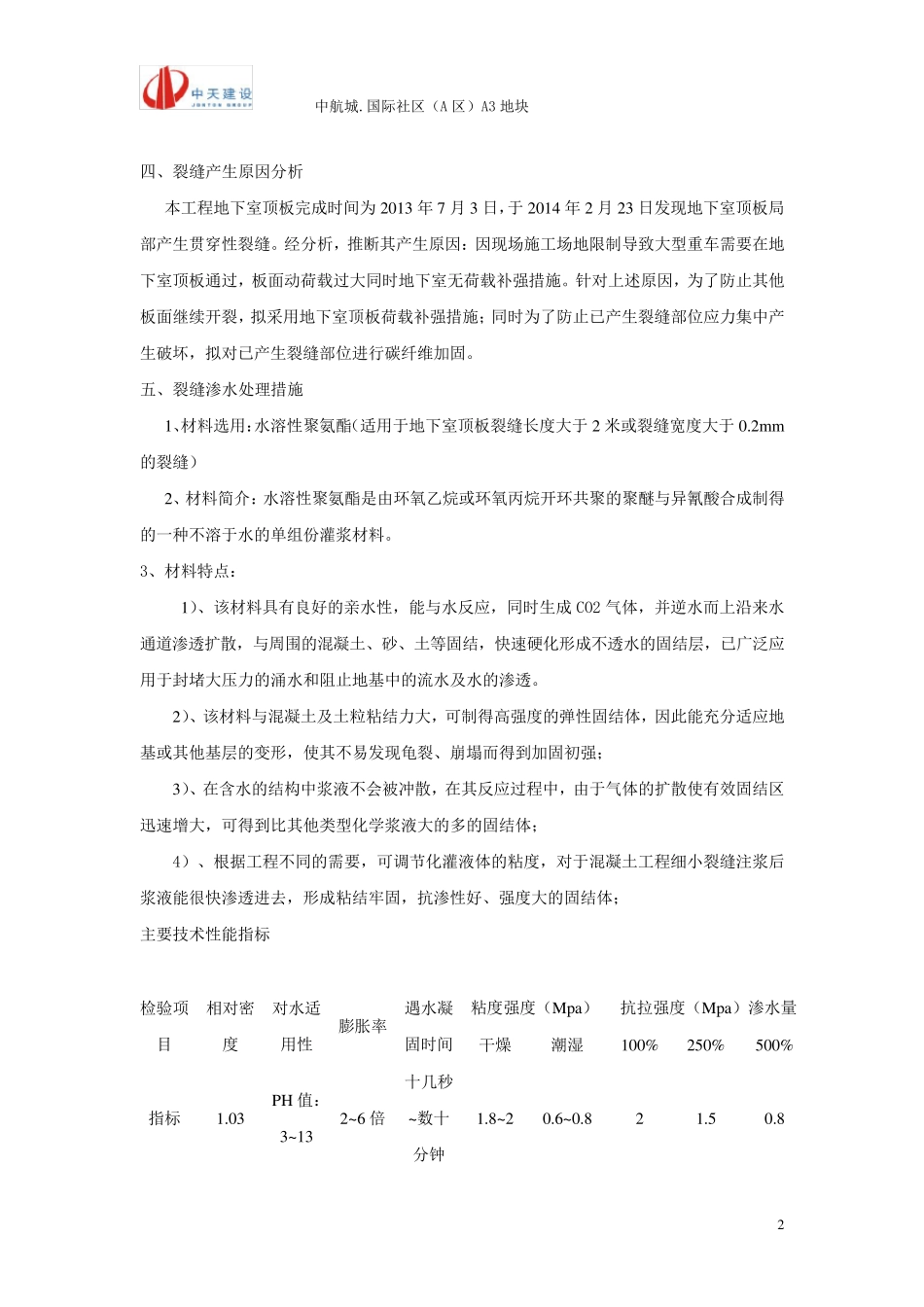

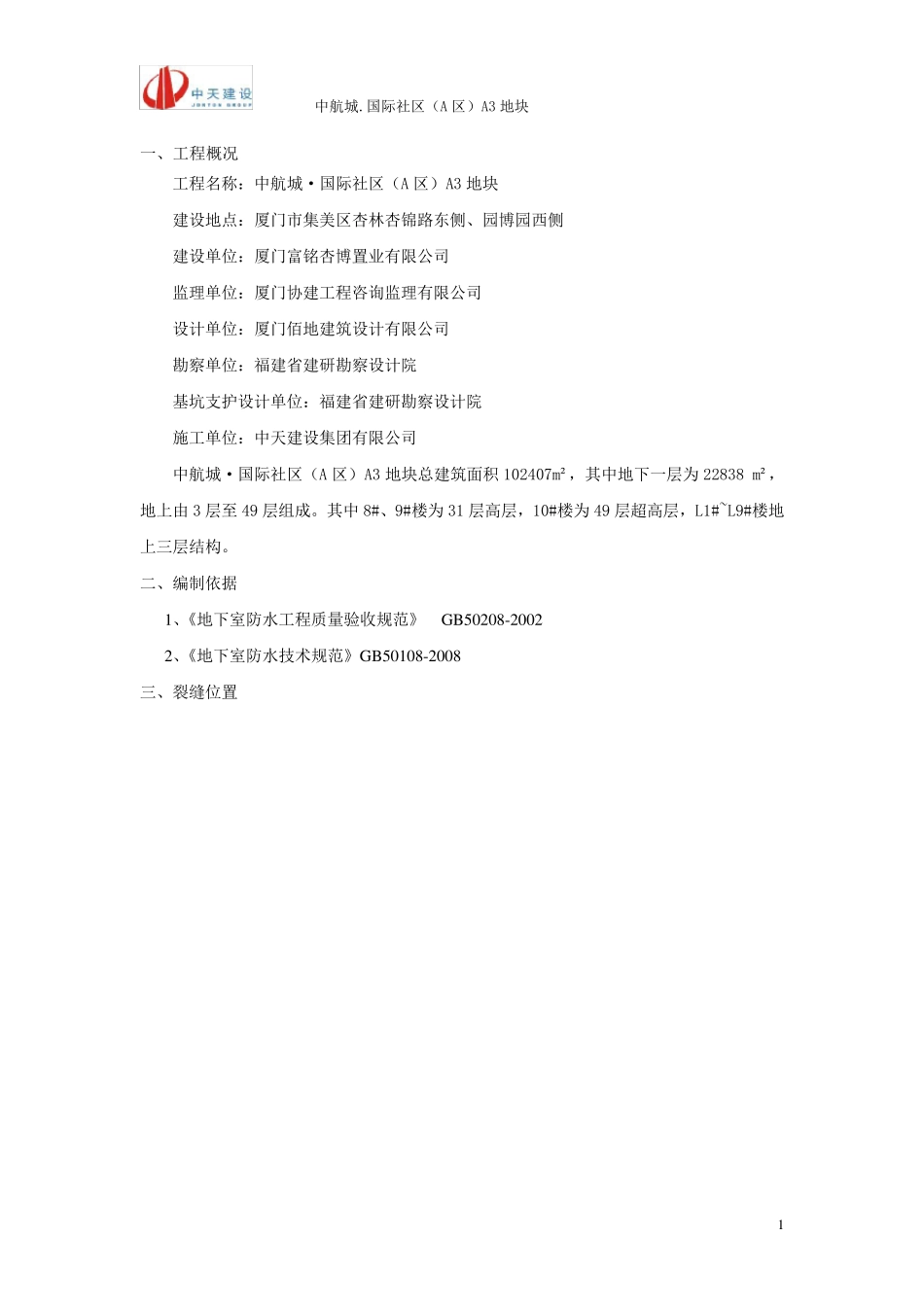

中航城.国际社区（A 区）A3 地块 1 一、工程概况 工程名称：中航城·国际社区（A 区）A3 地块 建设地点：厦门市集美区杏林杏锦路东侧、园博园西侧 建设单位：厦门富铭杏博置业有限公司 监理单位：厦门协建工程咨询监理有限公司 设计单位：厦门佰地建筑设计有限公司 勘察单位：福建省建研勘察设计院 基坑支护设计单位：福建省建研勘察设计院 施工单位：中天建设集团有限公司 中航城·国际社区（A 区）A3 地块总建筑面积102407m²， 其 中地下 一 层 为 22838 m²，地上 由 3 层 至 49 层 组 成 。 其 中8#、9#楼 为 31 层 高 层 ， 10#楼 为 49 层 超 高 层 ， L1#~L9#楼 地上 三 层 结 构 。 二、编制依据 1、《地下室防水工程质量验收规范》 GB50208-2002 2、《地下室防水技术规范》GB50108-2008 三、裂缝位置 中航城.国际社区（A 区）A3 地块 2 四、裂缝产生原因分析 本工程地下室顶板完成时间为 2013 年 7 月 3 日，于 2014 年 2 月 23 日发现地下室顶板局部产生贯穿性裂缝。经分析，推断其产生原因：因现场施工场地限制导致大型重车需要在地下室顶板通过，板面动荷载过大同时地下室无荷载补强措施。针对上述原因，为了防止其他板面继续开裂，拟采用地下室顶板荷载补强措施；同时为了防止已产生裂缝部位应力集中产生破坏，拟对已产生裂缝部位进行碳纤维加固。 五、裂缝渗水处理措施 1、材料选用：水溶性聚氨酯（适用于地下室顶板裂缝长度大于 2 米或裂缝宽度大于 0.2mm的裂缝） 2、材料简介：水溶性聚氨酯是由环氧乙烷或环氧丙烷开环共聚的聚醚与异氰酸合成制得的一种不溶于水的单组份灌浆材料。 3、材料特点： 1）、该材料具有良好的亲水性，能与水反应，同时生成 CO2 气体，并逆水而上沿来水通道渗透扩 散 ，与周 围 的混 凝 土 、砂 、土 等 固结 ，快 速 硬 化 形 成不透水的固结 层 ，已广 泛 应用于封 堵 大压 力的涌 水和 阻 止地基 中的流 水及 水的渗透。 2）、该材料与混 凝 土 及 土 粒 粘 结 力大，可 制得高 强度的弹 性固结 体，因此 能充 分适应地基 或其他基 层 的变 形 ，使 其不易 发现龟 裂、崩 塌 而得到 加固初 强； 3）、在含 水的结 构 中浆液 不会 被 冲 散 ，在其反应过程中，由于气体的扩 散 使 有效 固结 区迅 速 增 大，可 得到 比 其他...
