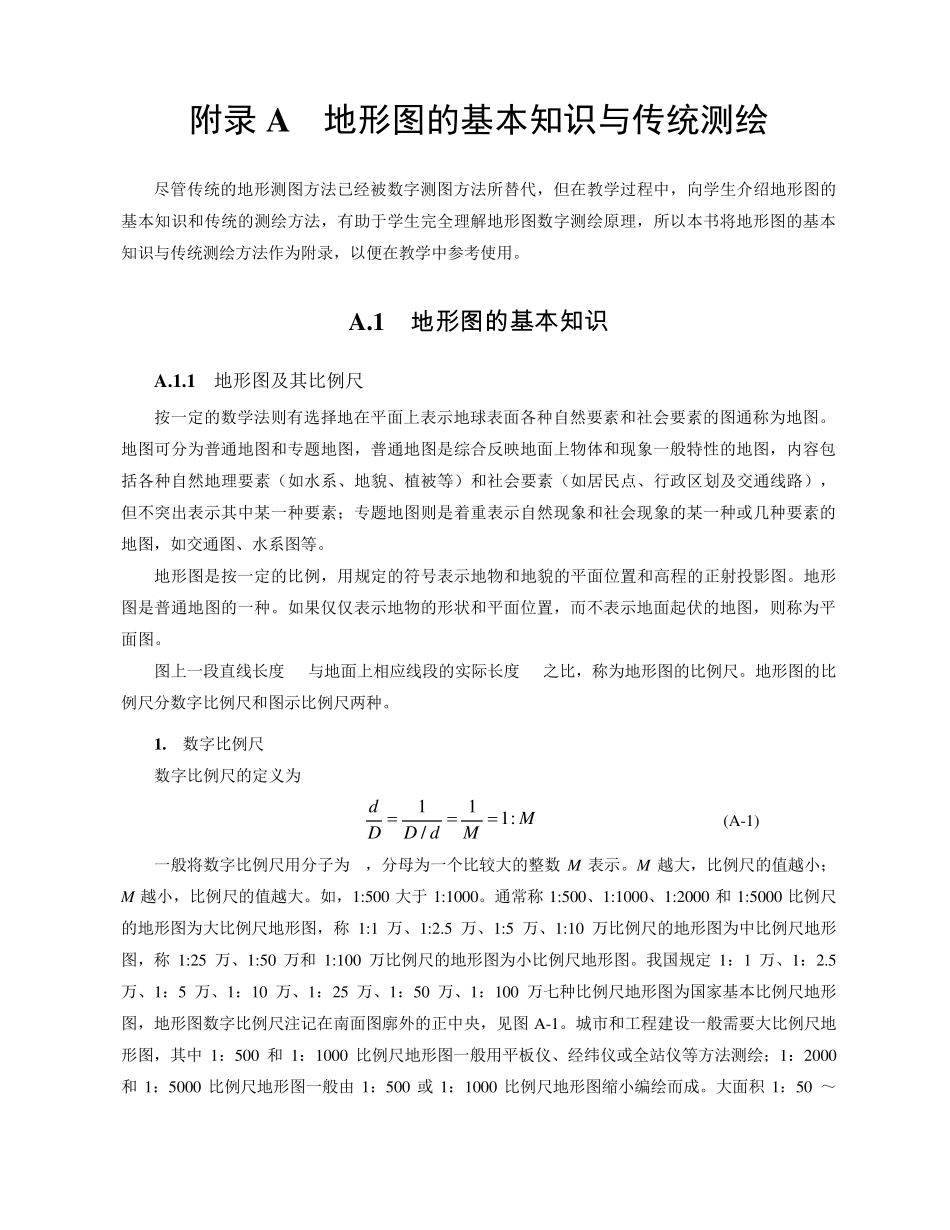

附录A 地形图的基本知识与传统测绘 尽管传统的地形测图方法已经被数字测图方法所替代，但在教学过程中，向学生介绍地形图的基本知识和传统的测绘方法，有助于学生完全理解地形图数字测绘原理，所以本书将地形图的基本知识与传统测绘方法作为附录，以便在教学中参考使用。 A .1 地 形 图的基本知识 A .1.1 地形图及其比例尺 按一定的数学法则有选择地在平面上表示地球表面各种自然要素和社会要素的图通称为地图。地图可分为普通地图和专题地图，普通地图是综合反映地面上物体和现象一般特性的地图，内容包括各种自然地理要素（如水系、地貌、植被等）和社会要素（如居民点、行政区划及交通线路），但不突出表示其中某一种要素；专题地图则是着重表示自然现象和社会现象的某一种或几种要素的地图，如交通图、水系图等。 地形图是按一定的比例，用规定的符号表示地物和地貌的平面位置和高程的正射投影图。地形图是普通地图的一种。如果仅仅表示地物的形状和平面位置，而不表示地面起伏的地图，则称为平面图。 图上一段直线长度 d与地面上相应线段的实际长度 D之比，称为地形图的比例尺。地形图的比例尺分数字比例尺和图示比例尺两种。 1. 数字比例尺 数字比例尺的定义为 111:/dMDD dM (A -1) 一般将数字比例尺用分子为1，分母为一个比较大的整数M 表示。M 越大，比例尺的值越小；M 越小，比例尺的值越大。如，1:500 大于1:1000。通常称1:500、1:1000、1:2000 和1:5000 比例尺的地形图为大比例尺地形图，称1:1 万、1:2.5 万、1:5 万、1:10 万比例尺的地形图为中比例尺地形图，称1:25 万、1:50 万和1:100 万比例尺的地形图为小比例尺地形图。我国规定1：1 万、1：2.5万、1：5 万、1：10 万、1：25 万、1：50 万、1：100 万七种比例尺地形图为国家基本比例尺地形图，地形图数字比例尺注记在南面图廓外的正中央，见图A -1。城市和工程建设一般需要大比例尺地形图，其中1：500 和1：1000 比例尺地形图一般用平板仪、经纬仪或全站仪等方法测绘；1：2000和1：5000 比例尺地形图一般由 1：500 或 1：1000 比例尺地形图缩小编绘而成。大面积 1：500～1：5000的地形图也可用航空摄影测量方法成图。 图 A-1 地形图上的数字比例尺和图示比例尺 表A-1 地形图比例尺的精度与比例尺的选择 比例尺 比例尺精度（m ） 用途 1:10000 1.0 城市总体规划、厂址选择、区域布置、方案比较 1:5000 0.5...
