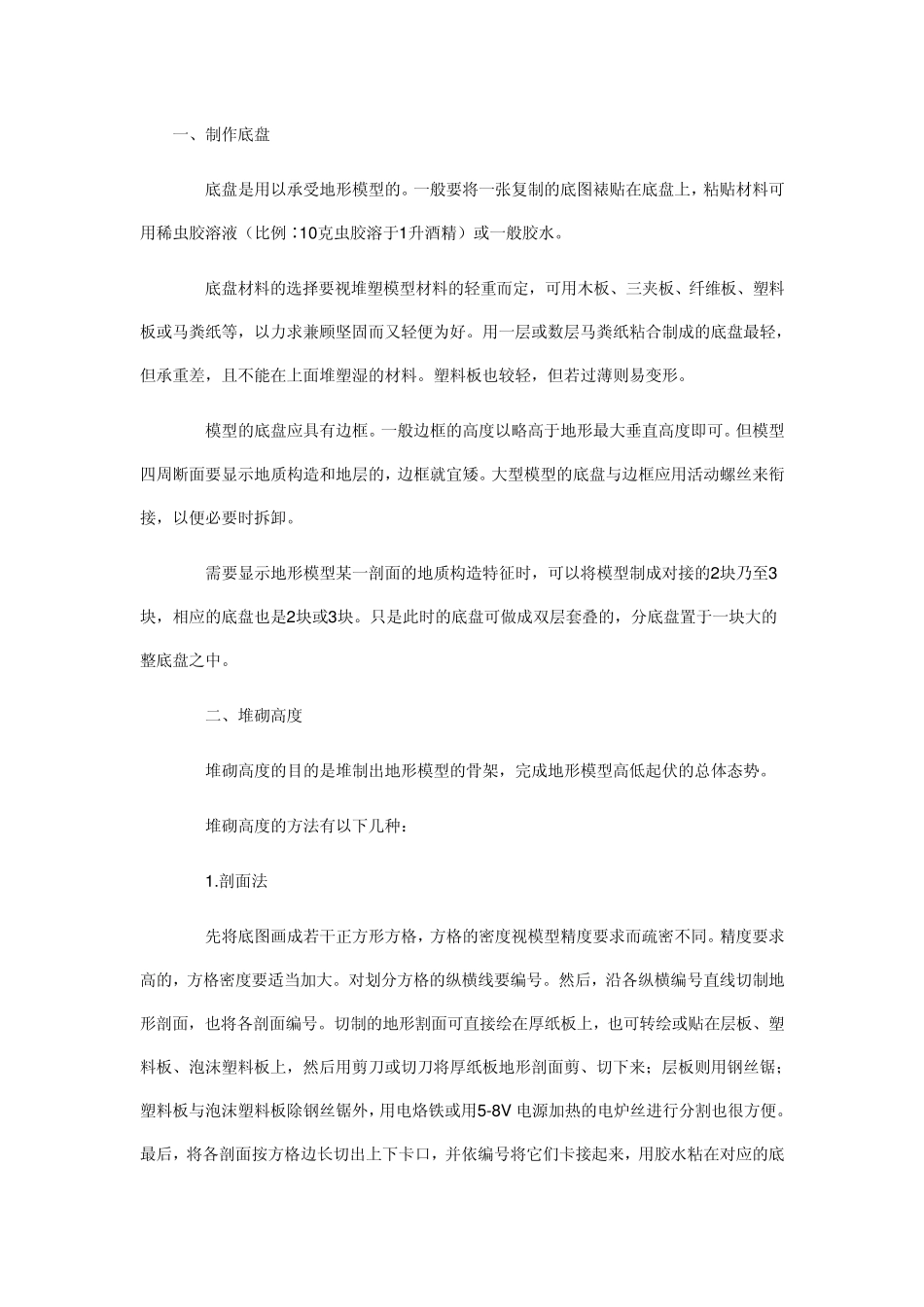

一、制作底盘 底盘是用以承受地形模型的。一般要将一张复制的底图裱贴在底盘上，粘贴材料可用稀虫胶溶液（比例∶10克虫胶溶于1升酒精）或一般胶水。 底盘材料的选择要视堆塑模型材料的轻重而定，可用木板、三夹板、纤维板、塑料板或马粪纸等，以力求兼顾坚固而又轻便为好。用一层或数层马粪纸粘合制成的底盘最轻，但承重差，且不能在上面堆塑湿的材料。塑料板也较轻，但若过薄则易变形。 模型的底盘应具有边框。一般边框的高度以略高于地形最大垂直高度即可。但模型四周断面要显示地质构造和地层的，边框就宜矮。大型模型的底盘与边框应用活动螺丝来衔接，以便必要时拆卸。 需要显示地形模型某一剖面的地质构造特征时，可以将模型制成对接的2块乃至3块，相应的底盘也是2块或3块。只是此时的底盘可做成双层套叠的，分底盘置于一块大的整底盘之中。 二、堆砌高度 堆砌高度的目的是堆制出地形模型的骨架，完成地形模型高低起伏的总体态势。 堆砌高度的方法有以下几种： 1.剖面法 先将底图画成若干正方形方格，方格的密度视模型精度要求而疏密不同。精度要求高的，方格密度要适当加大。对划分方格的纵横线要编号。然后，沿各纵横编号直线切制地形剖面，也将各剖面编号。切制的地形割面可直接绘在厚纸板上，也可转绘或贴在层板、塑料板、泡沫塑料板上，然后用剪刀或切刀将厚纸板地形剖面剪、切下来；层板则用钢丝锯；塑料板与泡沫塑料板除钢丝锯外，用电烙铁或用5-8V 电源加热的电炉丝进行分割也很方便。最后，将各剖面按方格边长切出上下卡口，并依编号将它们卡接起来，用胶水粘在对应的底盘方格上，地形模型的骨架就作成了。对于方格空隙的处理，可用泡沫塑料小碎块、粗锯末等填充。填充材料也可混和适量的胶水或石膏浆以增加牢固程度。 2 .分层叠堆法 此法是选择厚度均一的板状材料，运用复写纸将底图的各级等高线及其相邻的较高一级等高线分别描在板状材料上，加以编号；再沿等高线切割下来，成为保留有相邻较高一级等高线的、边沿曲折的一块块模板。最后，在底板所贴底图上，按编号由低到高，顺序将模板一层层分别对准下一层上画的等高线叠起来，每叠一层就用小钉钉固，或用胶水粘牢。最后就成为等高线鲜明的叠堆地形模型。 叠堆法可以选用的材料很多。一般可用层板、厚纸板（马粪纸）、塑料板、吹塑纸、薄泡沫塑料板、有机玻璃等。不管用哪种材料，材料的厚度要与选用的垂直比例尺相配合。例如1 ∶5 0 0 0 0 的垂直比例尺，等...
