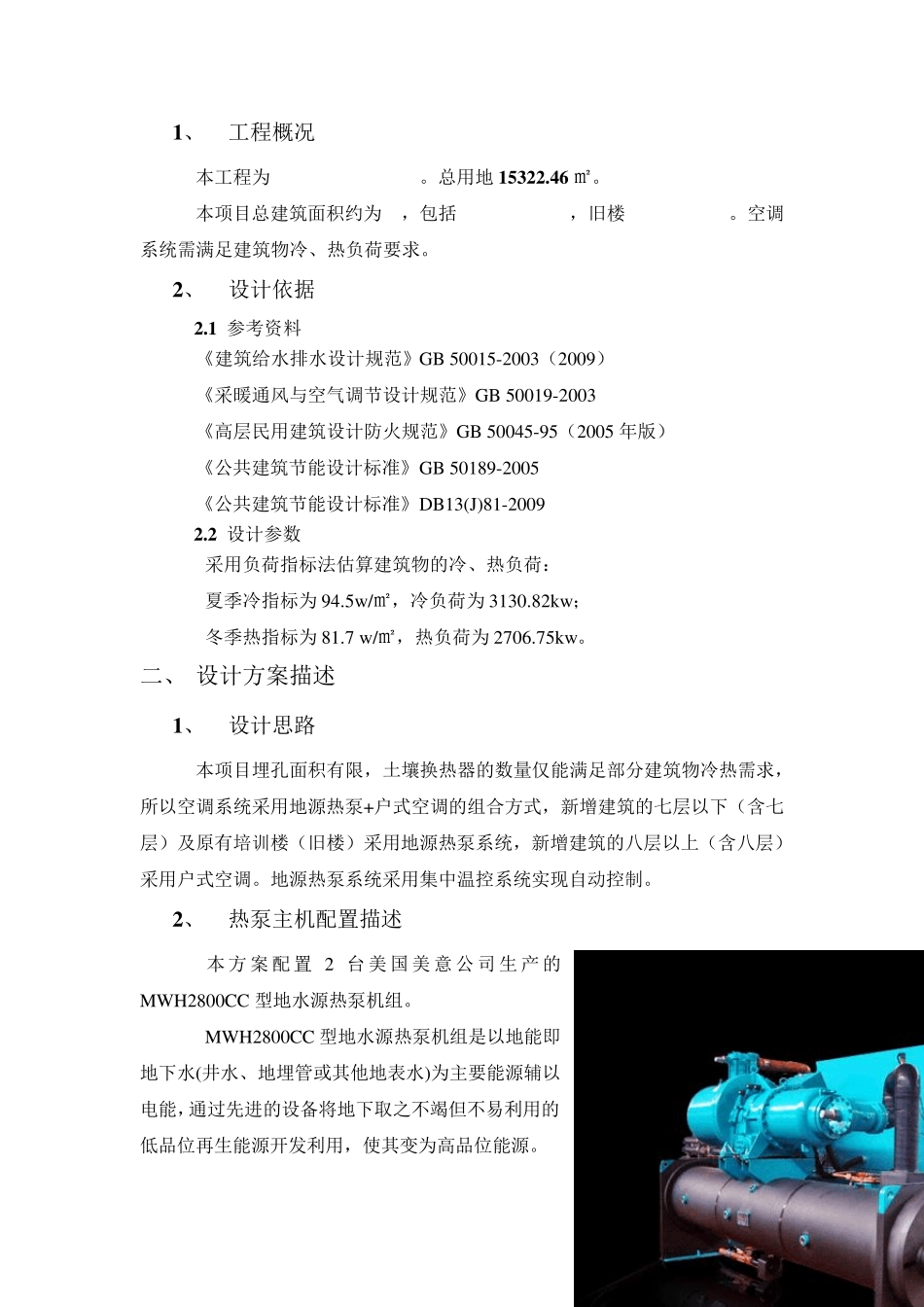

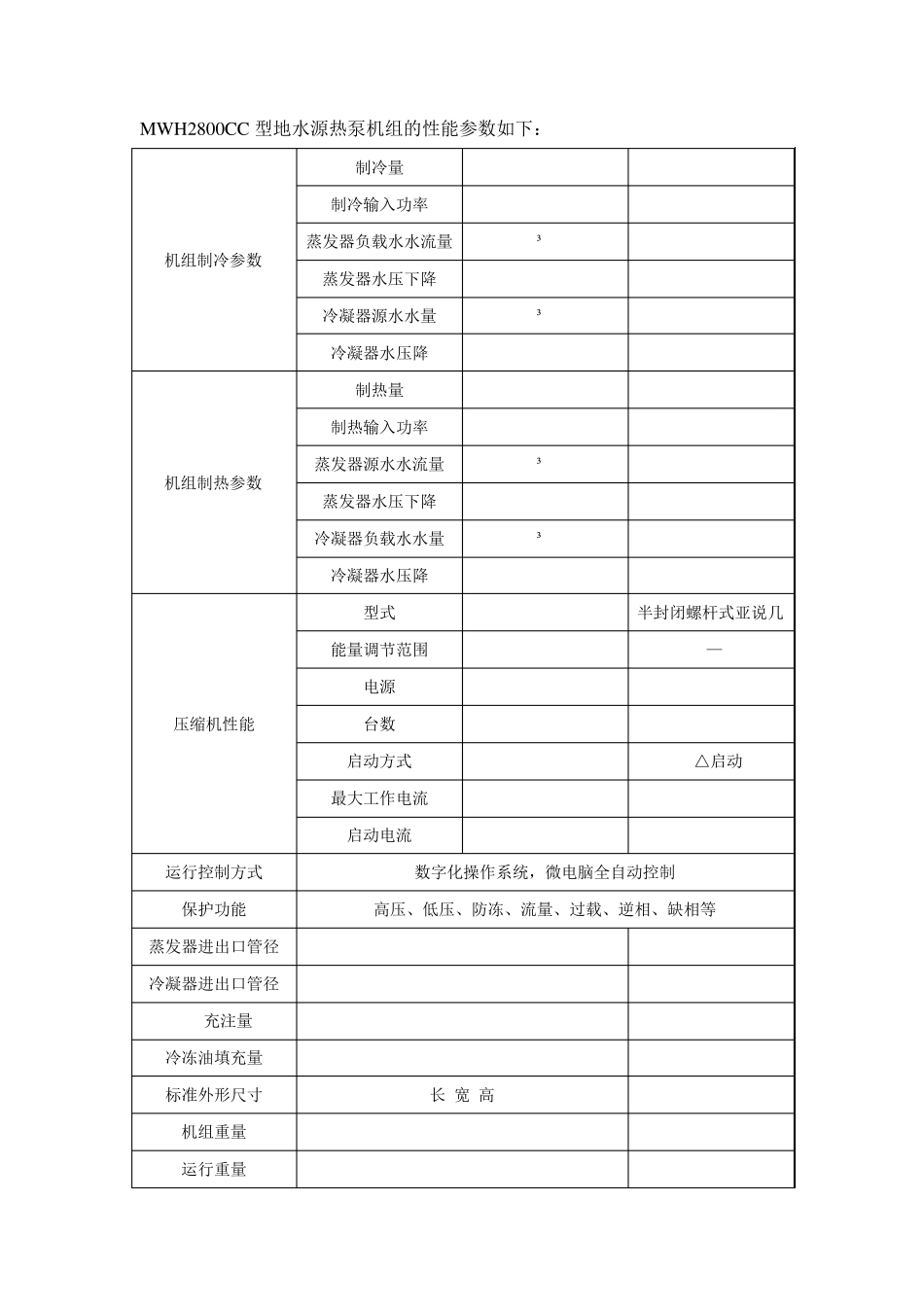

地源热泵系统工程 技术方案 一、 项目介绍 1 、 工程概况 本工程为 。总用地 1 5 3 2 2 .4 6 ㎡。 本项目总建筑面积约为 ，包括 ，旧楼 。空调系统需满足建筑物冷、热负荷要求。 2 、 设计依据 2 .1 参考资料 《建筑给水排水设计规范》GB 50015-2003（2009） 《采暖通风与空气调节设计规范》GB 50019-2003 《高层民用建筑设计防火规范》GB 50045-95（2005 年版） 《公共建筑节能设计标准》GB 50189-2005 《公共建筑节能设计标准》DB13(J)81-2009 2 .2 设计参数 采用负荷指标法估算建筑物的冷、热负荷： 夏季冷指标为 94.5w /㎡，冷负荷为 3130.82kw ； 冬季热指标为 81.7 w /㎡，热负荷为 2706.75kw 。 二、 设计方案描述 1 、 设计思路 本项目埋孔面积有限，土壤换热器的数量仅能满足部分建筑物冷热需求，所以空调系统采用地源热泵+户式空调的组合方式，新增建筑的七层以下（含七层）及原有培训楼（旧楼）采用地源热泵系统，新增建筑的八层以上（含八层）采用户式空调。地源热泵系统采用集中温控系统实现自动控制。 2 、 热泵主机配置描述 本 方 案 配 置 2 台 美 国 美 意 公 司 生 产 的MWH2800CC 型地水源热泵机组。 MWH2800CC 型地水源热泵机组是以地能即地下水(井水、地埋管或其他地表水)为主要能源辅以电能，通过先进的设备将地下取之不竭但不易利用的低品位再生能源开发利用，使其变为高品位能源。 MWH2800CC 型地水源热泵机组的性能参数如下： 机组制冷参数 制冷量 KW 883 制冷输入功率 KW 196 蒸发器负载水水流量 m³/h 152 蒸发器水压下降 KPa 66 冷凝器源水水量 m³/h 186 冷凝器水压降 KPa 53 机组制热参数 制热量 KW 1288 制热输入功率 KW 225 蒸发器源水水流量 m³/h 186 蒸发器水压下降 KPa 70 冷凝器负载水水量 m³/h 152 冷凝器水压降 KPa 50 压缩机性能 型式 半封闭螺杆式亚说几 能量调节范围 % 12.5—100 电源 3Ph-380V/50Hz 台数 2 启动方式 Y-△启动 最大工作电流 A 604 启动电流 A 1736 运行控制方式 数字化操作系统，微电脑全自动控制 保护功能 高压、低压、防冻、流量、过载、逆相、缺相等 蒸发器进出口管径 mm DN200 冷凝器进出口管径 mm 2*DN125 R22充注量 Kg 185 冷冻油填充量 L 2*13 标准外形尺寸 长*宽*高 4750*1600*2250 mm 机组重量 Kg 6050...
