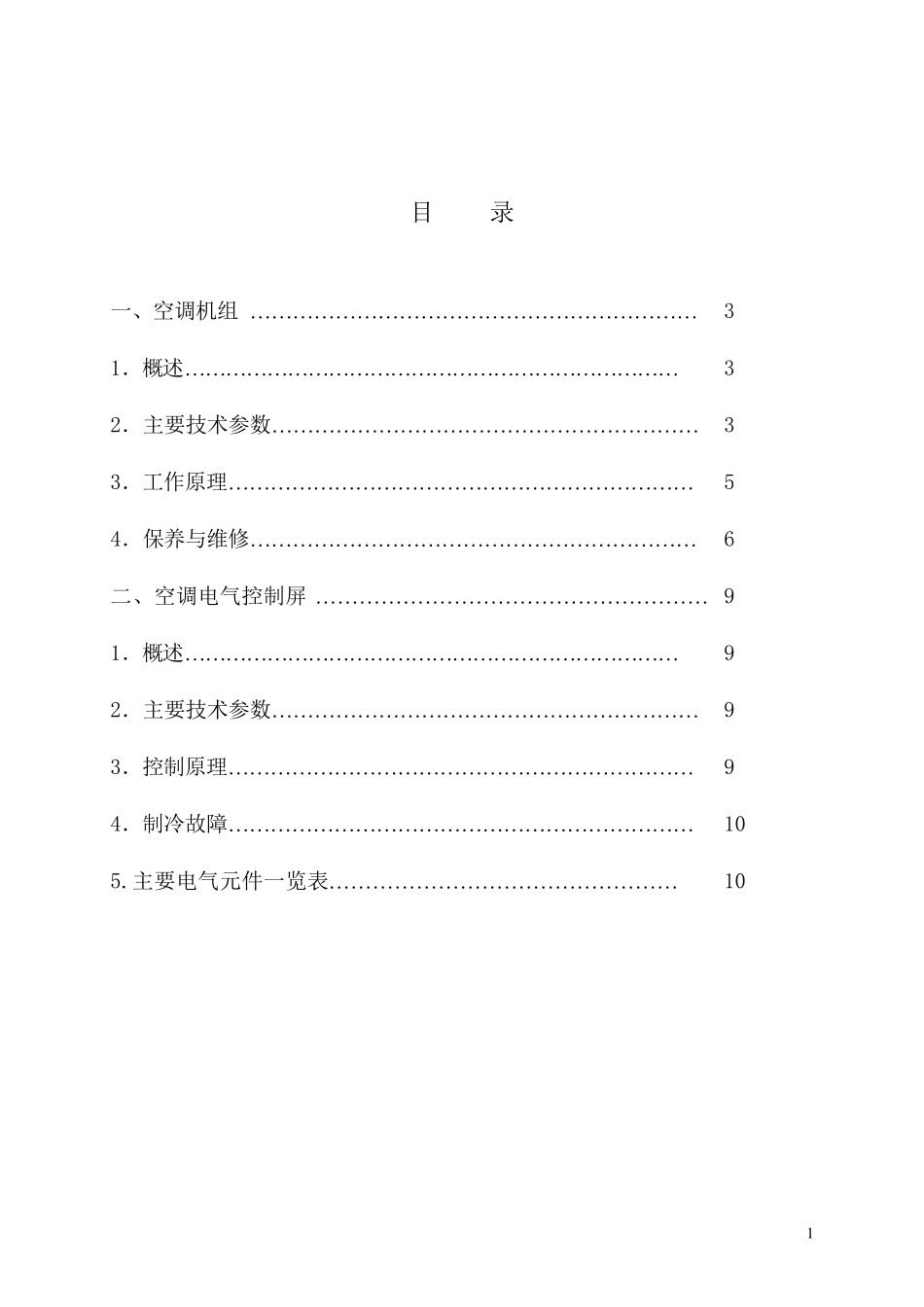

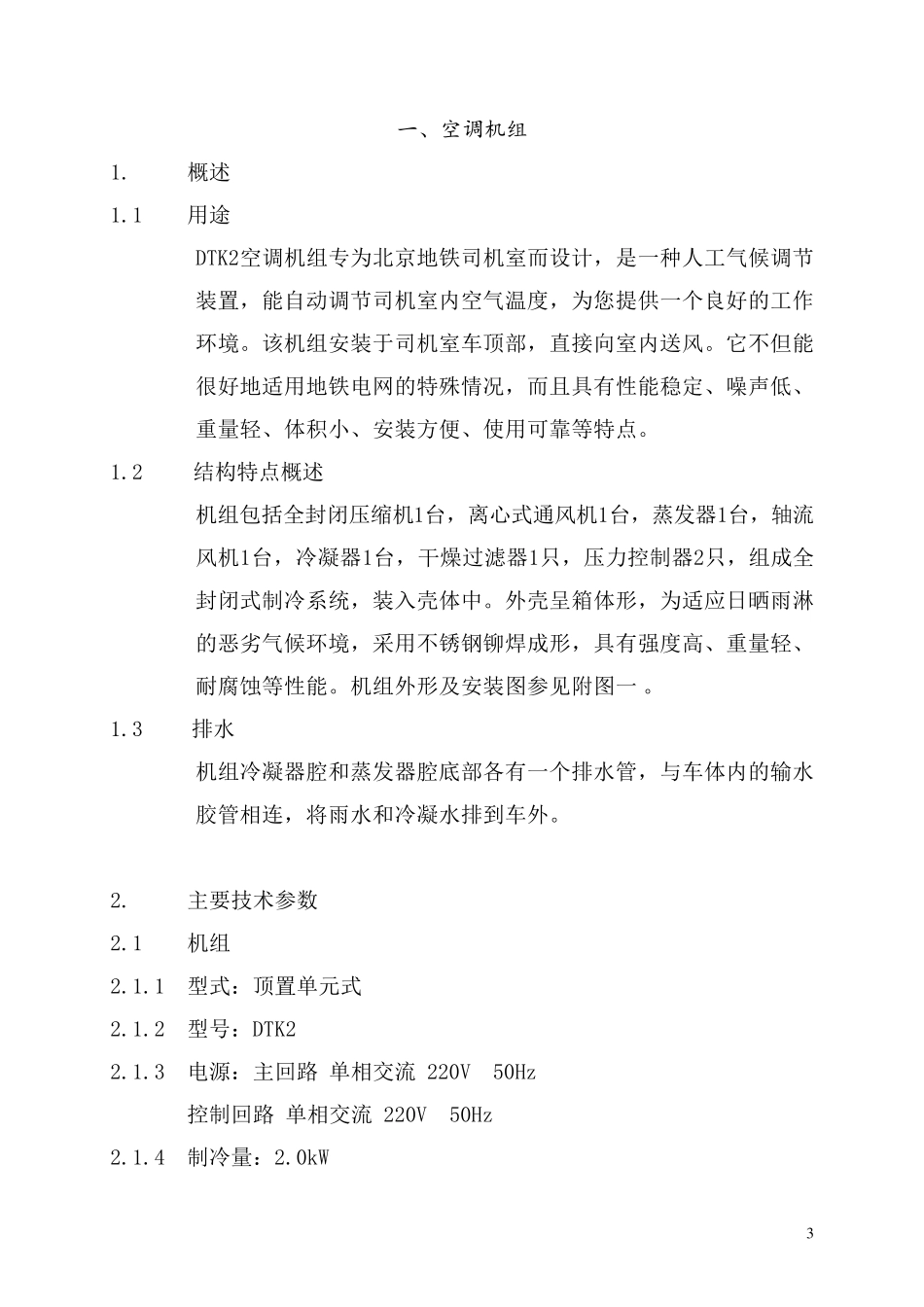

1 目 录 一、空调机组 ……………………………………………………… 3 1．概述……………………………………………………………… 3 2．主要技术参数…………………………………………………… 3 3．工作原理………………………………………………………… 5 4．保养与维修……………………………………………………… 6 二、空调电气控制屏 ……………………………………………… 9 1．概述……………………………………………………………… 9 2．主要技术参数…………………………………………………… 9 3．控制原理………………………………………………………… 9 4．制冷故障………………………………………………………… 10 5.主要电气元件一览表………………………………………… 10 2 附图 附图一、 机组外形及安装图…………………………………… 12 附图二、 制冷系统流程图……………………………………… 13 附图三、 电气控制原理图……………………………………… 14 附图四 、 电气控制屏接线图…………………………………… 15 3 一、空调机组 1. 概述 1.1 用途 DTK2空调机组专为北京地铁司机室而设计，是一种人工气候调节装置，能自动调节司机室内空气温度，为您提供一个良好的工作环境。该机组安装于司机室车顶部，直接向室内送风。它不但能很好地适用地铁电网的特殊情况，而且具有性能稳定、噪声低、重量轻、体积小、安装方便、使用可靠等特点。 1.2 结构特点概述 机组包括全封闭压缩机1台，离心式通风机1台，蒸发器1台，轴流风机1台，冷凝器1台，干燥过滤器1只，压力控制器2只，组成全封闭式制冷系统，装入壳体中。外壳呈箱体形，为适应日晒雨淋的恶劣气候环境，采用不锈钢铆焊成形，具有强度高、重量轻、耐腐蚀等性能。机组外形及安装图参见附图一 。 1.3 排水 机组冷凝器腔和蒸发器腔底部各有一个排水管，与 车体内的输 水胶 管相 连 ，将 雨水和冷凝水排到 车外。 2. 主 要 技 术 参数 2.1 机组 2.1.1 型 式： 顶置单 元 式 2.1.2 型 号 ： DTK2 2.1.3 电源 ： 主 回 路 单 相 交 流 220V 50Hz 控制回 路 单 相 交 流 220V 50Hz 2.1.4 制冷量： 2.0kW 4 (设计工况 ：蒸发器进风干球温度27℃；相对湿度ψ=60%；室外干球温度35℃) 2.1.5 循环风量：300m3/h （新风量≥20 m3/h） 2.1.6 噪声：≤65dB(A)...
