场地设计(作图)VIP免费

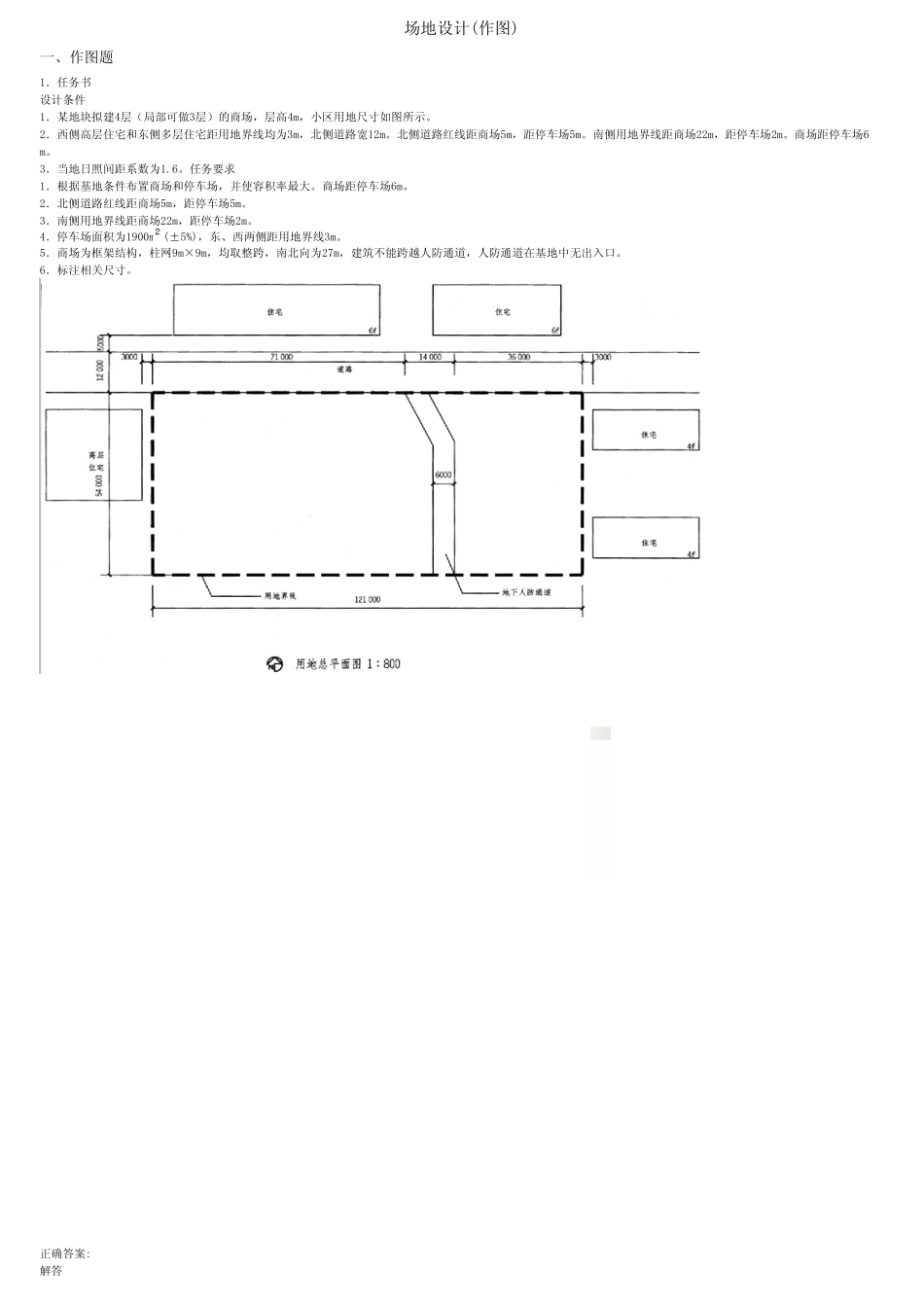

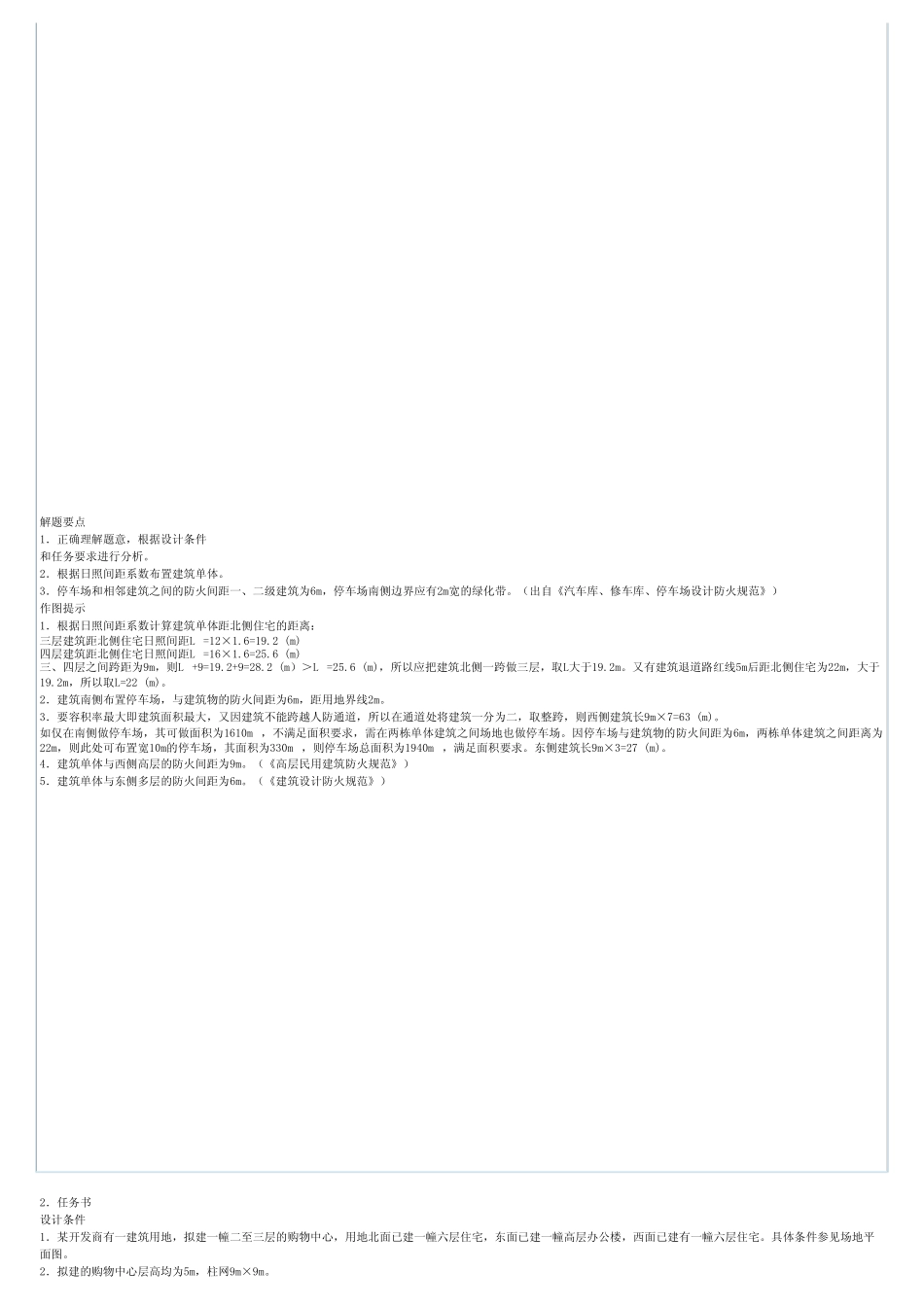

场地设计(作图) 一、作图题1．任务书 设计条件 1．某地块拟建4层（局部可做3层）的商场，层高4m，小区用地尺寸如图所示。 2．西侧高层住宅和东侧多层住宅距用地界线均为3m，北侧道路宽12m。北侧道路红线距商场5m，距停车场5m。南侧用地界线距商场22m，距停车场2m。商场距停车场6m。 3．当地日照间距系数为1.6。任务要求 1．根据基地条件布置商场和停车场，并使容积率最大。商场距停车场6m。 2．北侧道路红线距商场5m，距停车场5m。 3．南侧用地界线距商场22m，距停车场2m。 4．停车场面积为1900m (±5%)，东、西两侧距用地界线3m。 5．商场为框架结构，柱网9m×9m，均取整跨，南北向为27m，建筑不能跨越人防通道，人防通道在基地中无出入口。 6．标注相关尺寸。 正确答案: 解答 解 题 要 点 1． 正 确 理 解 题 意 ， 根 据 设 计 条 件 和 任 务 要 求 进 行 分 析 。 2． 根 据 日 照 间 距 系 数 布 置 建 筑 单 体 。 3． 停 车 场 和 相 邻 建 筑 之 间 的 防 火 间 距 一 、 二 级 建 筑 为 6m， 停 车 场 南 侧 边 界 应 有 2m宽 的 绿 化 带 。 （ 出 自 《 汽 车 库 、 修 车 库 、 停 车 场 设 计 防 火 规 范 》 ） 作 图 提 示 1． 根 据 日 照 间 距 系 数 计 算 建 筑 单 体 距 北 侧 住 宅 的 距 离 ： 三 层 建 筑 距 北 侧 住 宅 日 照 间 距 L =12× 1.6=19.2 (m) 四 层 建 筑 距 北 侧 住 宅 日 照 间 距 L =16× 1.6=25.6 (m) 三 、 四 层 之 间 跨 距 为 9m， 则 L +9=19.2+9=28.2 (m） ＞ L =25.6 (m)， 所 以 应 把 建 筑 北 侧 一 跨 做 三 层 ， 取 L大 于 19.2m。 又 有 建 筑 退 道 路 红 线 5m后 距 北 侧 住 宅 为 22m， 大 于19.2m， 所 以 取 L=22 (m)。 2． 建 筑 南 侧 布 置 停 车 场 ， 与 建 筑 物 的 防 火 间 距 为 6m， 距 用 地 界 线 2m。 3． 要 容 积 率 最 大 即 建 筑 面 积 最 大 ， 又 因 建 筑 不 能 跨 越 人 防 通 道 ， 所 以 在 通 道 处 将 建 筑 一 分 为 二 ， 取 整 跨 ， 则 西 侧 建 筑 长 9m× 7=63 (m)。 如 仅 在 南 侧 做 停...
