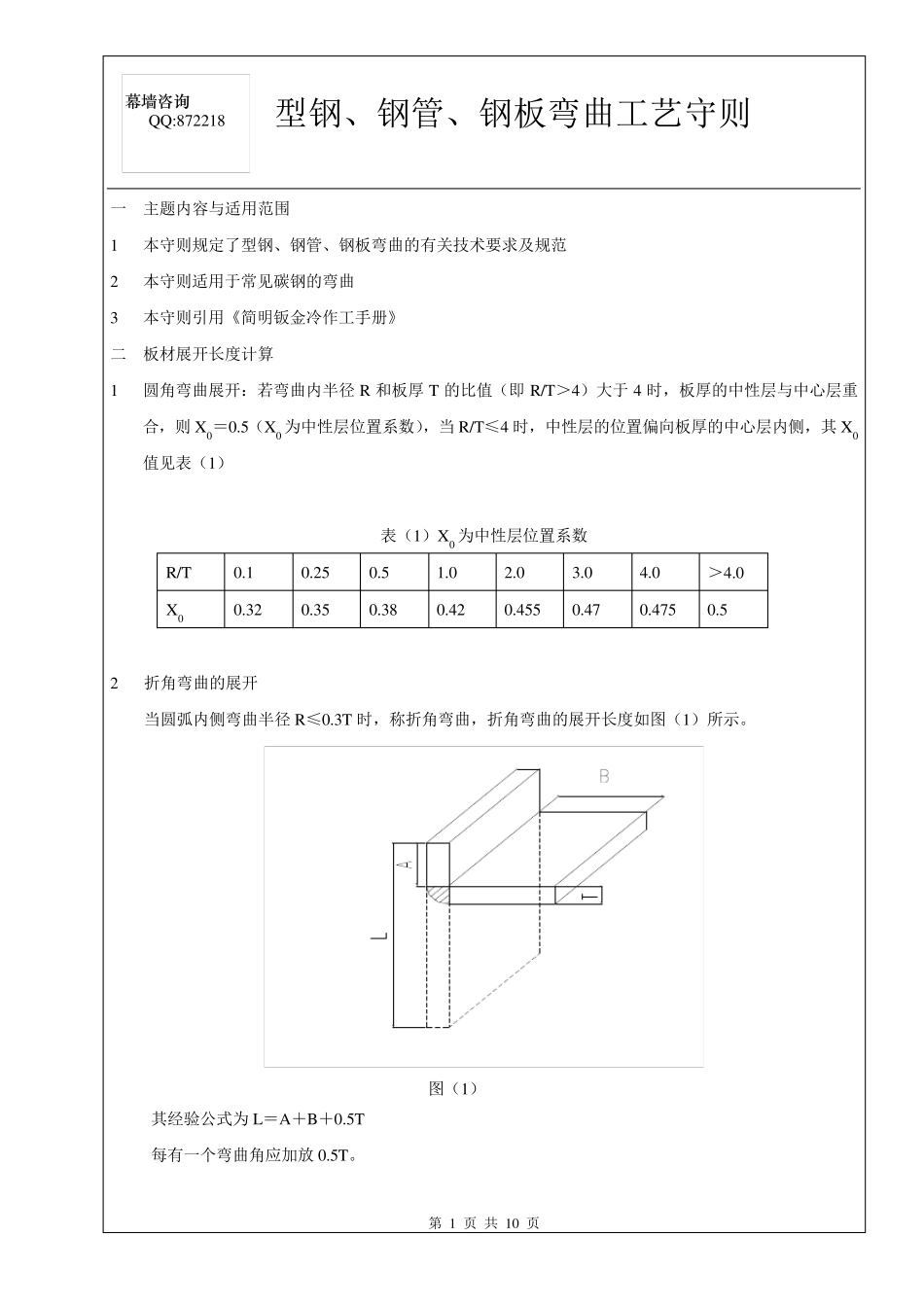

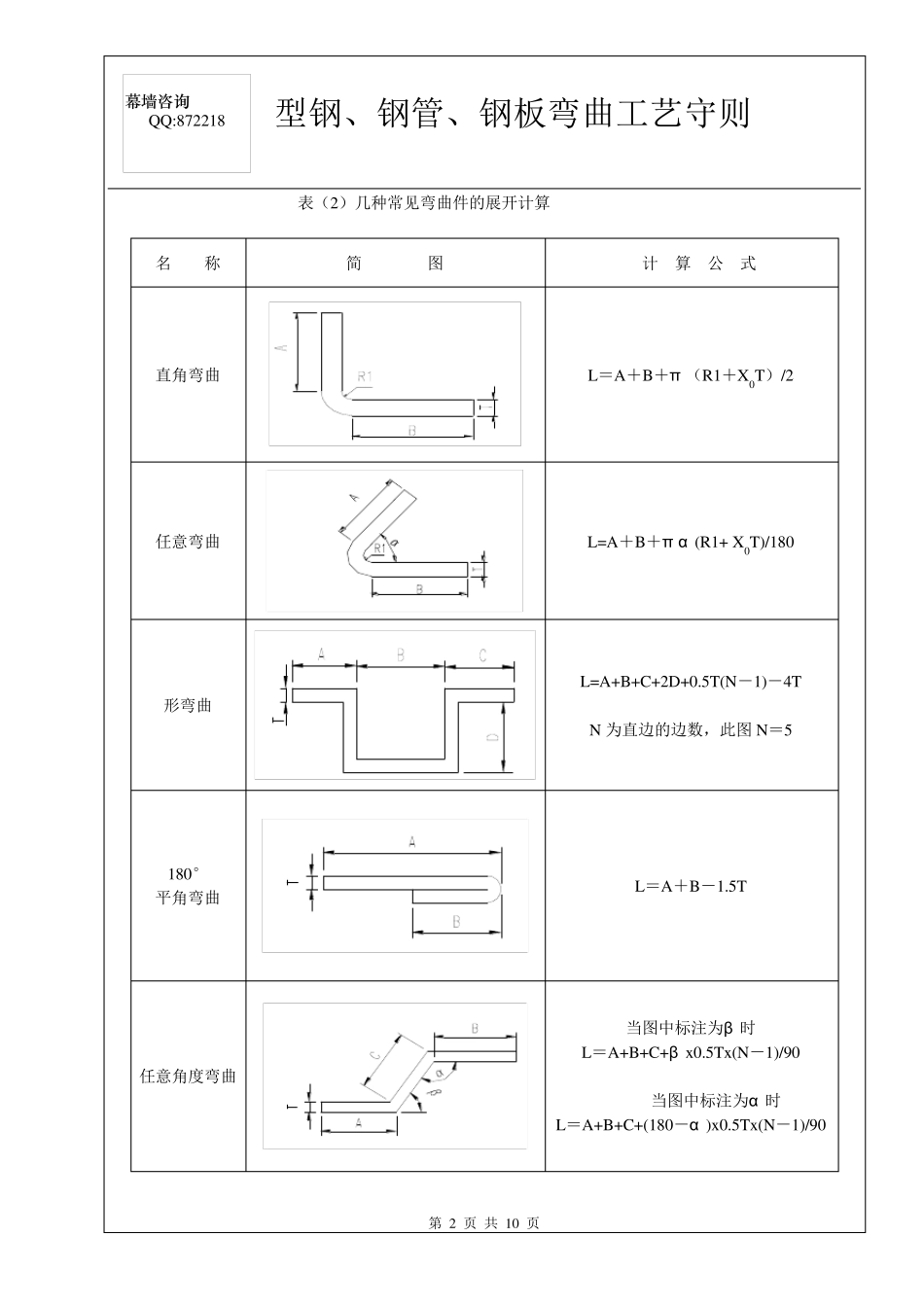

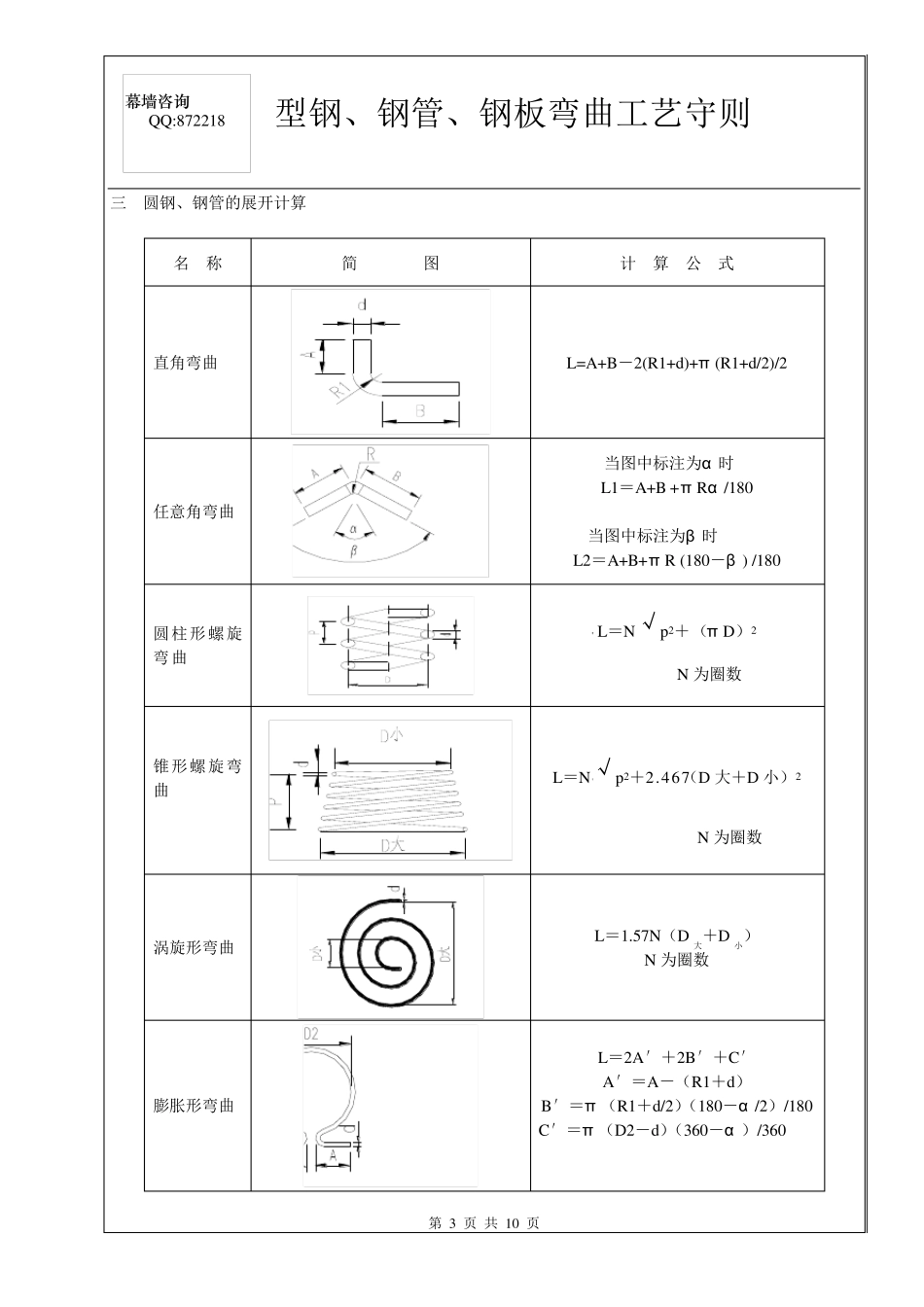

型钢、钢管、钢板弯曲工艺守则 第 1 页 共 10 页 幕墙咨询 QQ:872218 一 主题内容与适用范围 1 本守则规定了型钢、钢管、钢板弯曲的有关技术要求及规范 2 本守则适用于常见碳钢的弯曲 3 本守则引用《简明钣金冷作工手册》 二 板材展开长度计算 1 圆角弯曲展开：若弯曲内半径R 和板厚T 的比值（即R/T＞4）大于4 时，板厚的中性层与中心层重合，则X 0＝0.5（X 0 为中性层位置系数），当R/T≤4 时，中性层的位置偏向板厚的中心层内侧，其 X 0值见表（1） 表（1）X 0 为中性层位置系数 R/T 0.1 0.25 0.5 1.0 2.0 3.0 4.0 ＞4.0 X 0 0.32 0.35 0.38 0.42 0.455 0.47 0.475 0.5 2 折角弯曲的展开 当圆弧内侧弯曲半径R≤0.3T 时，称折角弯曲，折角弯曲的展开长度如图（1）所示。 图（1） 其经验公式为L＝A＋B＋0.5T 每有一个弯曲角应加放 0.5T。 型钢、钢管、钢板弯曲工艺守则 第 2 页 共 10 页 幕墙咨询 QQ:872218 表（2）几种常见弯曲件的展开计算 名 称 简 图 计 算 公 式 直角弯曲 L＝A＋B＋π （R1＋X0T）/2 任意弯曲 L=A＋B＋π α (R1+ X0T)/180 形弯曲 L=A+B+C+2D+0.5T(N－1)－4T N 为直边的边数，此图N＝5 180° 平角弯曲 L＝A＋B－1.5T 任意角度弯曲 当图中标注为β 时 L＝A+B+C+β x0.5Tx(N－1)/90 当图中标注为α 时 L＝A+B+C+(180－α )x0.5Tx(N－1)/90 型钢、钢管、钢板弯曲工艺守则 第 3 页 共 10 页 幕墙咨询 QQ:872218 三 圆钢、钢管的展开计算 名 称 简 图 计 算 公 式 直角弯曲 L=A+B－2(R1+d)+π (R1+d/2)/2 任意角弯曲 当图中标注为α 时 L1＝A+B +π Rα /180 当图中标注为β 时 L2＝A+B+π R (180－β ) /180 圆柱形螺旋弯曲 L＝N√p2＋（π D）2 N 为圈数 锥形螺旋弯曲 L＝N√p2＋2.467（D 大＋D 小）2 N 为圈数 涡旋形弯曲 L＝1.57N（D大＋D小） N 为圈数 膨胀形弯曲 L＝2A′＋2B′＋C′ A′＝A－（R1＋d） B′＝π （R1＋d/2）（180－α /2）/180 C′＝π （D2－d）（360－α ）/360 型钢、钢管、钢板弯曲工艺守则 第 4 页 共 10 页 幕墙咨询 QQ:872218 四 型钢弯曲的展开 名 称 简 图 计 算 公 式 等边角钢内弯圆 L＝π （D2－2Z0） Z0 型钢重心距 等边角钢外弯圆 L＝π （D1＋2Z0） Z0 型钢重心距 不等边角钢小面外弯圆...
