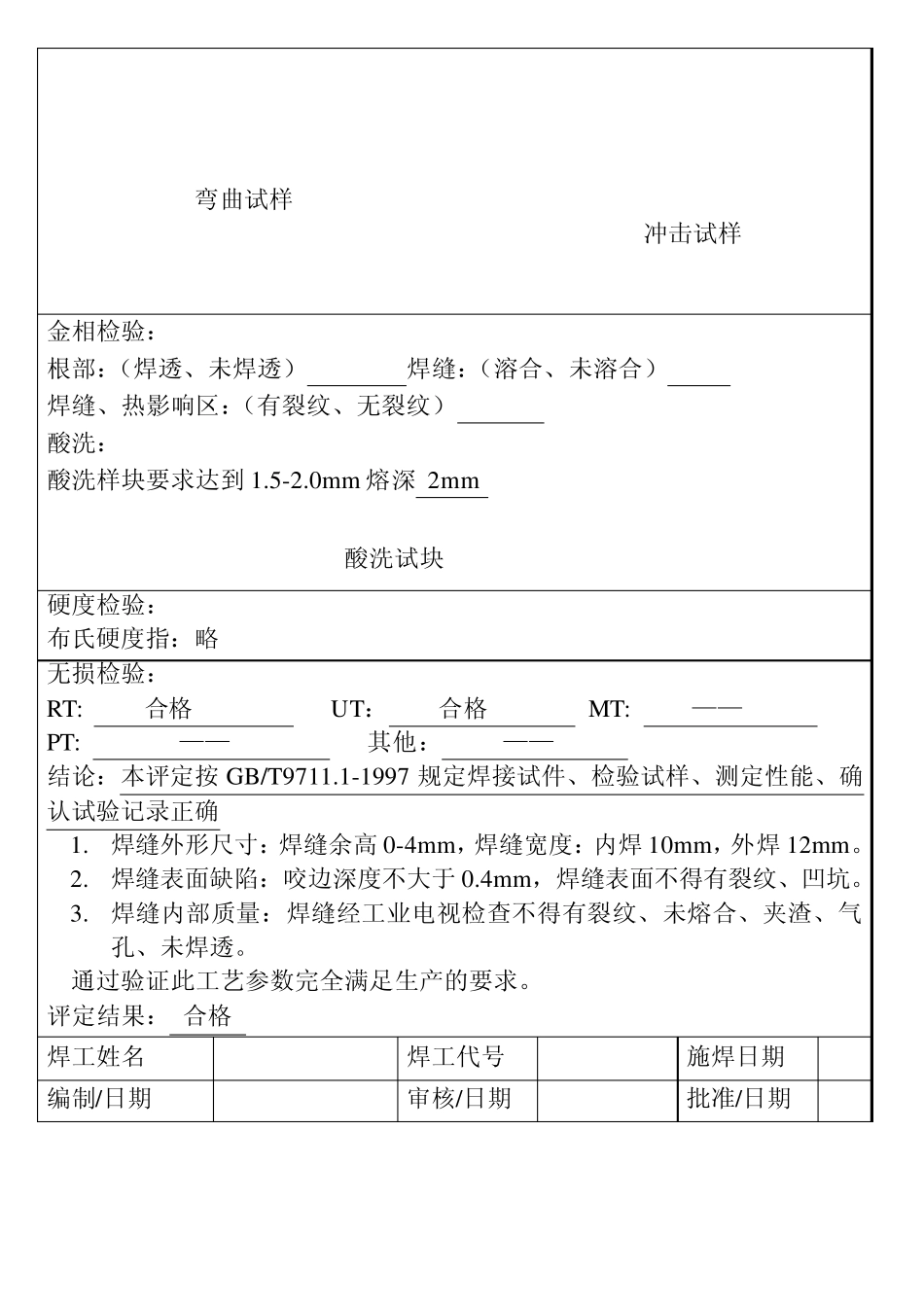

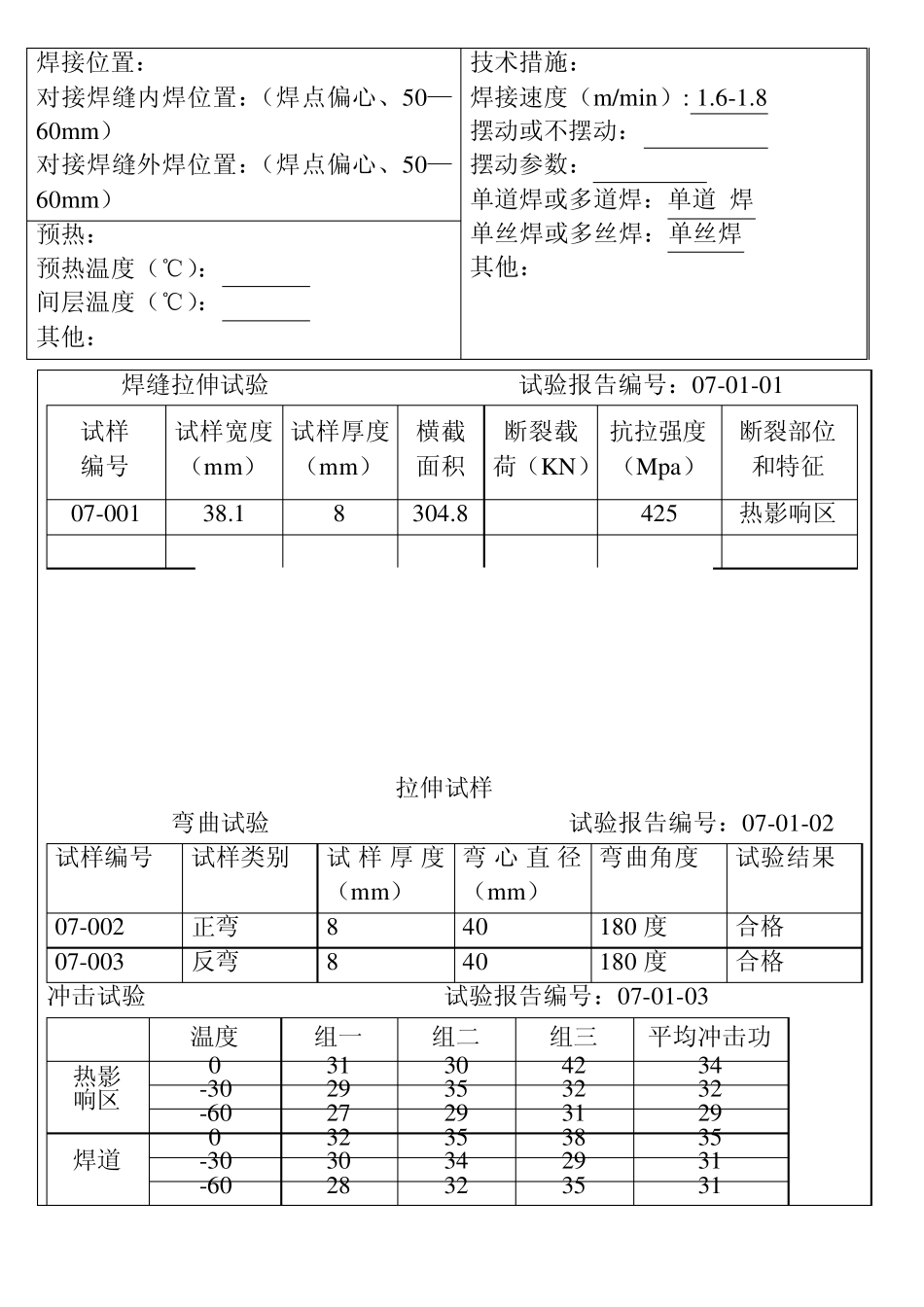

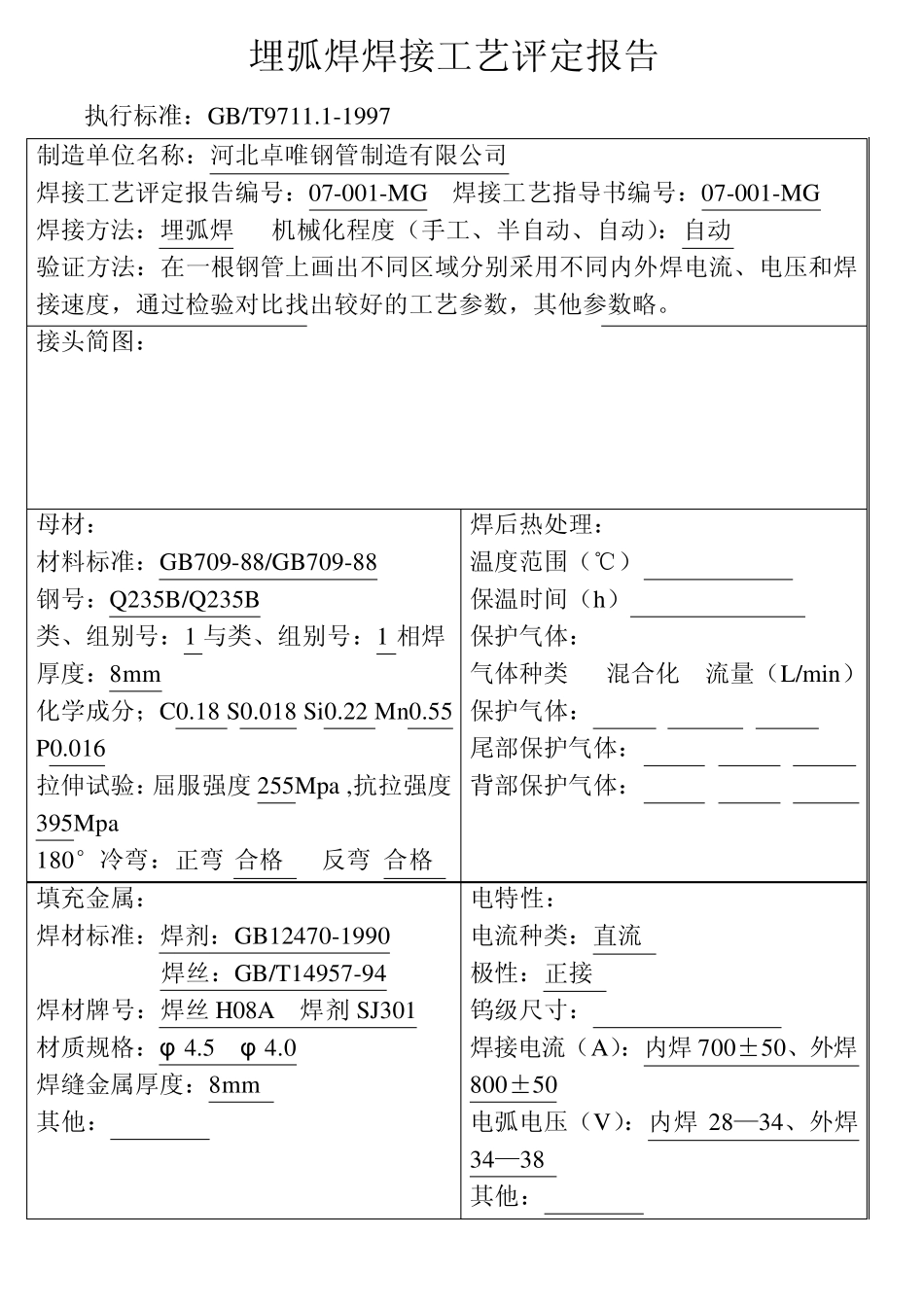

埋弧焊焊接工艺评定报告 执行标准：GB/T9711.1-1997 制造单位名称：河北卓唯钢管制造有限公司 焊接工艺评定报告编号：07-001-MG 焊接工艺指导书编号：07-001-MG 焊接方法：埋弧焊 机械化程度（手工、半自动、自动）：自动 验证方法：在一根钢管上画出不同区域分别采用不同内外焊电流、电压和焊接速度，通过检验对比找出较好的工艺参数，其他参数略。 接头简图： 母材： 材料标准：GB709-88/GB709-88 钢号：Q235B/Q235B 类、组别号：1 与类、组别号：1 相焊 厚度：8mm 化学成分；C0.18 S0.018 Si0.22 Mn0.55 P0.016 拉伸试验：屈服强度255Mpa ,抗拉强度395Mpa 180°冷弯：正弯 合格 反弯 合格 焊后热处理： 温度范围（℃） 保温时间（h） 保护气体： 气体种类 混合化 流量（L/min） 保护气体： 尾部保护气体： 背部保护气体： 填充金属： 焊材标准：焊剂：GB12470-1990 焊丝：GB/T14957-94 焊材牌号：焊丝 H08A 焊剂 SJ301 材质规格：φ 4.5 φ 4.0 焊缝金属厚度：8mm 其他： 电特性： 电流种类：直流 极性：正接 钨级尺寸： 焊接电流（A）：内焊700±50、外焊800±50 电弧电压（V）：内焊28—34、外焊34—38 其他： 焊接位置： 对接焊缝内焊位置：（焊点偏心、50—60mm） 对接焊缝外焊位置：（焊点偏心、50—60mm） 技术措施： 焊接速度（m/min）: 1.6-1.8 摆动或不摆动： 摆动参数： 单道焊或多道焊：单道 焊 单丝焊或多丝焊：单丝焊 其他： 预热： 预热温度（℃）： 间层温度（℃）： 其他： 焊缝拉伸试验 试验报告编号：07-01-01 试样 编号 试样宽度（mm） 试样厚度（mm） 横截 面积 断裂载荷（KN） 抗拉强度（Mpa） 断裂部位和特征 07-001 38.1 8 304.8 425 热影响区 拉伸试样 弯曲试验 试验报告编号：07-01-02 试样编号 试样类别 试 样 厚 度（mm） 弯 心直 径（mm） 弯曲角度 试验结果 07-002 正弯 8 40 180 度 合格 07-003 反弯 8 40 180 度 合格 冲击试验 试验报告编号：07-01-03 温度 组一 组二 组三 平均冲击功 热影 响区 0 31 30 42 34 -30 29 35 32 32 -60 27 29 31 29 焊道 0 32 35 38 35 -30 30 34 29 31 -60 28 32 35 31 弯曲试样 冲击试样 金相检验： 根部：（焊透、未焊透） 焊缝：（溶合、未溶合） 焊缝、热影响区：（有裂纹、无裂纹） 酸洗： 酸洗样...
