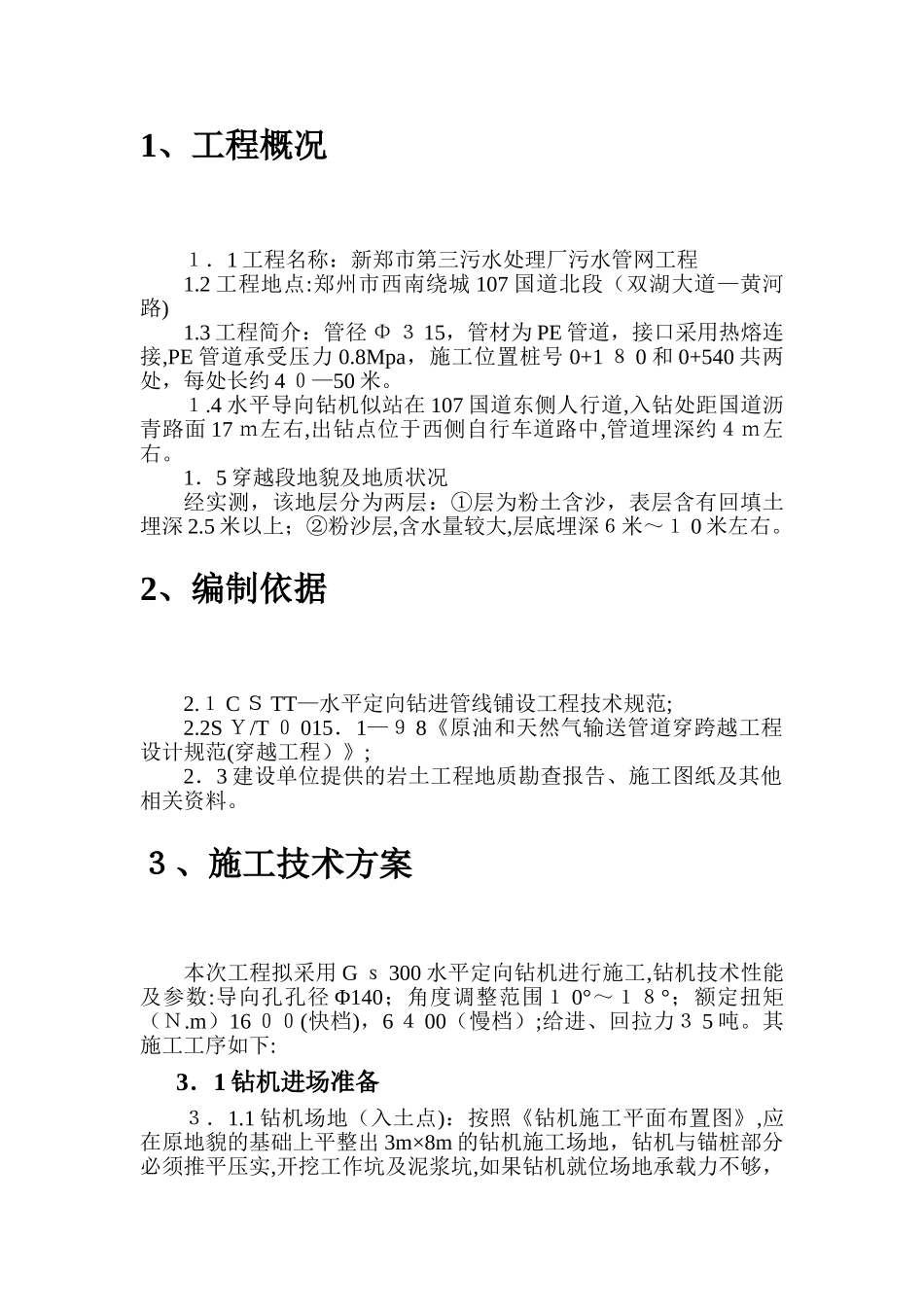

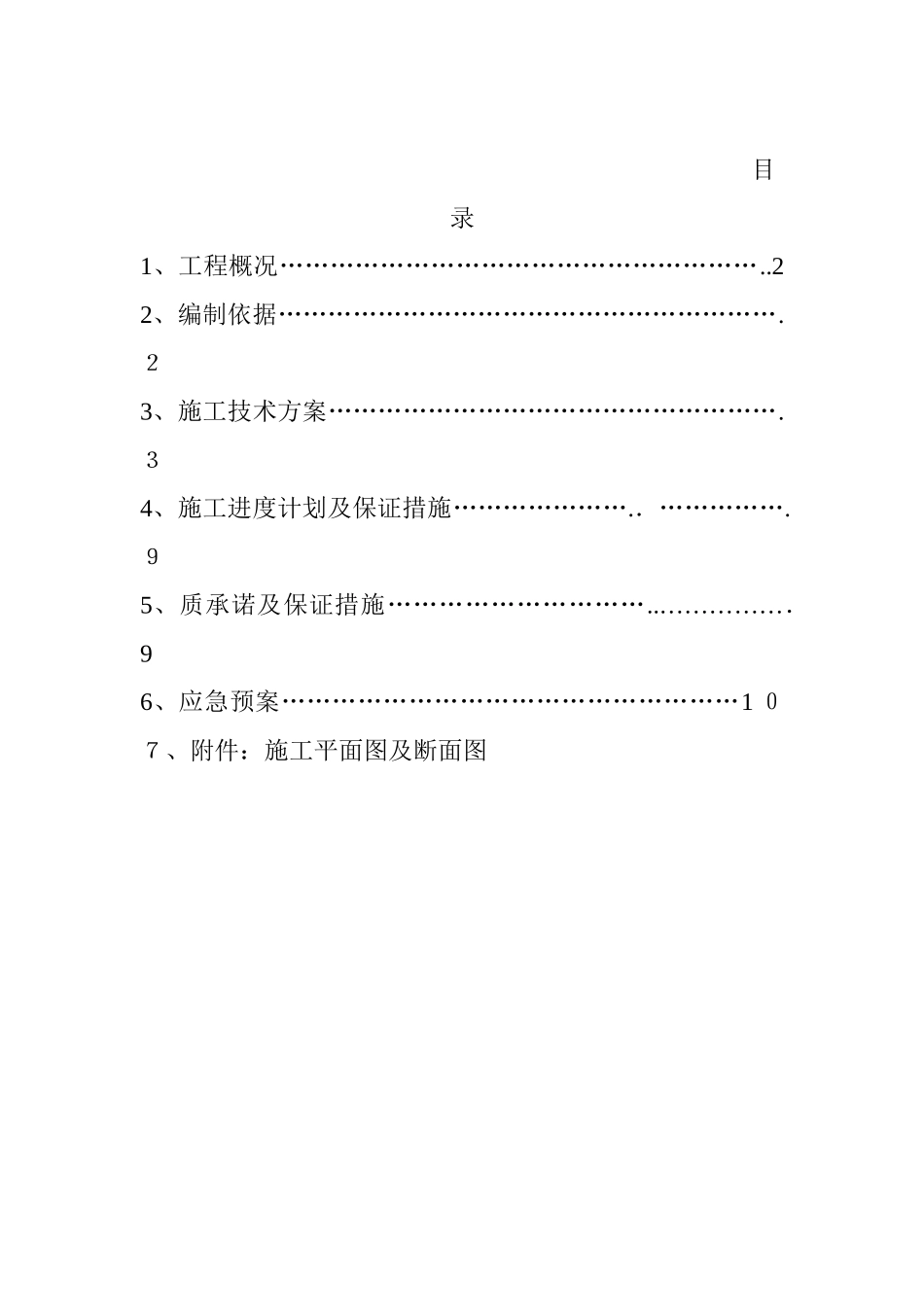

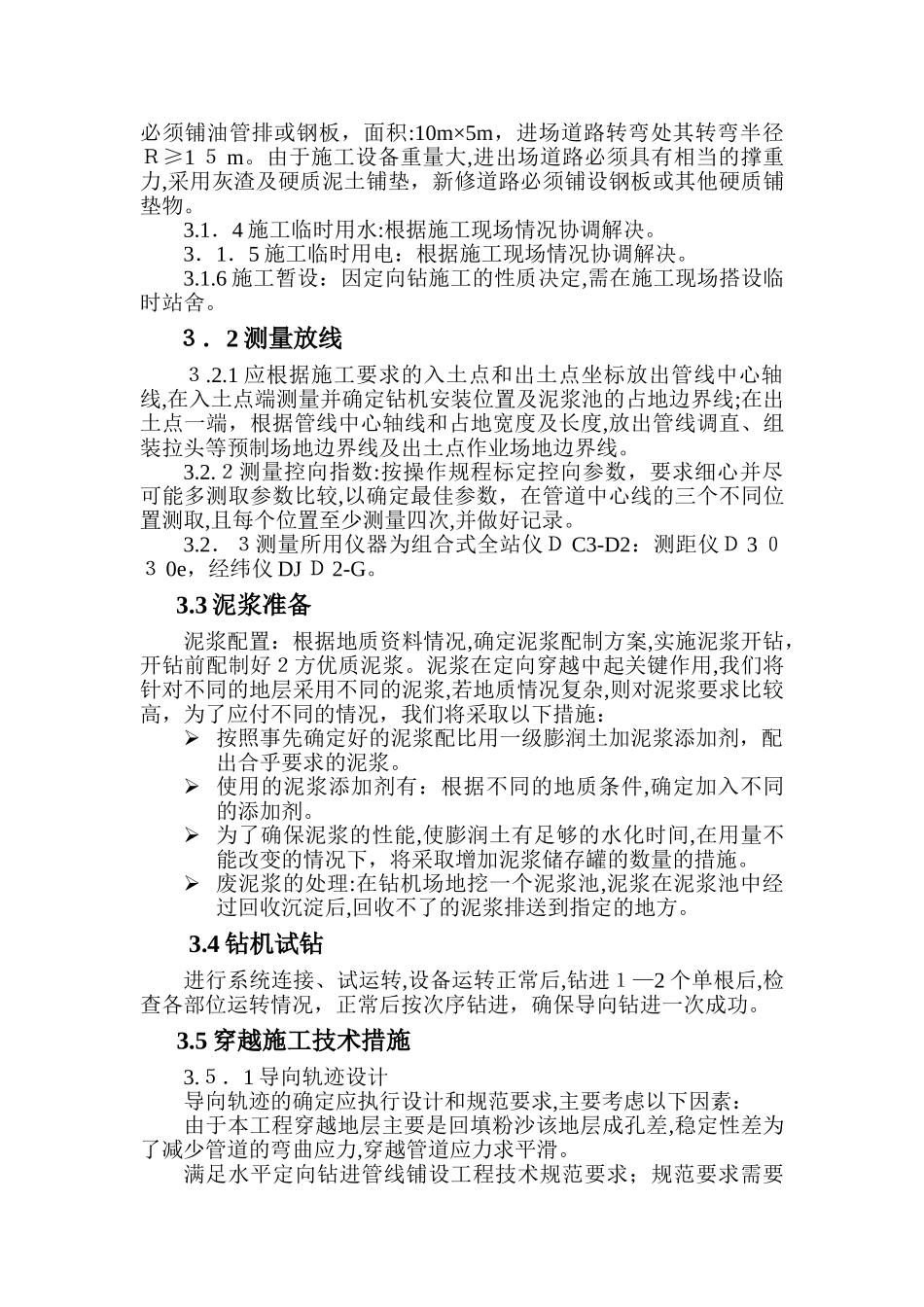

目录1、工程概况…………………………………………………..22、编制依据…………………………………………………….２3、施工技术方案……………………………………………….３4、施工进度计划及保证措施………………….．…………….９5、质承诺及保证措施…………………………..……………．96、应急预案………………………………………………1０７、附件：施工平面图及断面图1、工程概况１．1工程名称：新郑市第三污水处理厂污水管网工程1.2工程地点:郑州市西南绕城107国道北段（双湖大道—黄河路)1.3工程简介：管径Φ３15，管材为PE管道，接口采用热熔连接,PE管道承受压力0.8Mpa，施工位置桩号0+1８0和0+540共两处，每处长约4０—50米。１.4水平导向钻机似站在107国道东侧人行道,入钻处距国道沥青路面17ｍ左右,出钻点位于西侧自行车道路中,管道埋深约４ｍ左右。1．5穿越段地貌及地质状况经实测，该地层分为两层：①层为粉土含沙，表层含有回填土埋深2.5米以上；②粉沙层,含水量较大,层底埋深６米～１0米左右。2、编制依据2.１CＳTT—水平定向钻进管线铺设工程技术规范;2.2SＹ/T０015．1—９8《原油和天然气输送管道穿跨越工程设计规范(穿越工程）》;2．3建设单位提供的岩土工程地质勘查报告、施工图纸及其他相关资料。３、施工技术方案本次工程拟采用Gｓ300水平定向钻机进行施工,钻机技术性能及参数:导向孔孔径Φ140；角度调整范围１0°～１８°；额定扭矩（Ｎ.m）16００(快档)，6４00（慢档）;给进、回拉力３5吨。其施工工序如下:3．1钻机进场准备３．1.1钻机场地（入土点)：按照《钻机施工平面布置图》,应在原地貌的基础上平整出3m×8m的钻机施工场地，钻机与锚桩部分必须推平压实,开挖工作坑及泥浆坑,如果钻机就位场地承载力不够，必须铺油管排或钢板，面积:10m×5m，进场道路转弯处其转弯半径Ｒ≥1５m。由于施工设备重量大,进出场道路必须具有相当的撑重力,采用灰渣及硬质泥土铺垫，新修道路必须铺设钢板或其他硬质铺垫物。3.1．4施工临时用水:根据施工现场情况协调解决。3．1．5施工临时用电：根据施工现场情况协调解决。3.1.6施工暂设：因定向钻施工的性质决定,需在施工现场搭设临时站舍。３．2测量放线３.2.1应根据施工要求的入土点和出土点坐标放出管线中心轴线,在入土点端测量并确定钻机安装位置及泥浆池的占地边界线;在出土点一端，根据管线中心轴线和占地宽度及长度,放出管线调直、组装拉头等预制场地边界线及出土点作业场地边界线。3.2.２测量控向指数:按操作规程标定控向参数，要求细心并尽可能多测取参数比较,以确定最佳参数，在管道中心线的三个不同位置测取,且每个位置至少测量四次,并做好记录。3.2．３测量所用仪器为组合式全站仪ＤC3-D2：测距仪Ｄ3０３0e，经纬仪DJＤ2-G。3.3泥浆准备泥浆配置：根据地质资料情况,确定泥浆配制方案,实施泥浆开钻，开钻前配制好２方优质泥浆。泥浆在定向穿越中起关键作用,我们将针对不同的地层采用不同的泥浆,若地质情况复杂,则对泥浆要求比较高，为了应付不同的情况，我们将采取以下措施：按照事先确定好的泥浆配比用一级膨润土加泥浆添加剂，配出合乎要求的泥浆。使用的泥浆添加剂有：根据不同的地质条件,确定加入不同的添加剂。为了确保泥浆的性能,使膨润土有足够的水化时间,在用量不能改变的情况下，将采取增加泥浆储存罐的数量的措施。废泥浆的处理:在钻机场地挖一个泥浆池,泥浆在泥浆池中经过回收沉淀后,回收不了的泥浆排送到指定的地方。3.4钻机试钻进行系统连接、试运转,设备运转正常后,钻进１—2个单根后,检查各部位运转情况，正常后按次序钻进，确保导向钻进一次成功。3.5穿越施工技术措施3.５．1导向轨迹设计导向轨迹的确定应执行设计和规范要求,主要考虑以下因素：由于本工程穿越地层主要是回填粉沙该地层成孔差,稳定性差为了减少管道的弯曲应力,穿越管道应力求平滑。满足水平定向钻进管线铺设工程技术规范要求；规范要求需要考虑钻孔施工对地面道路以及对该位置已有管线的影响,穿越的最小覆盖深度大于最终回扩直径的６倍以上，而此工程最终回扩直径取决于地层均质性、复杂性和Ｄ(总管径）的大小,即:D=K...
