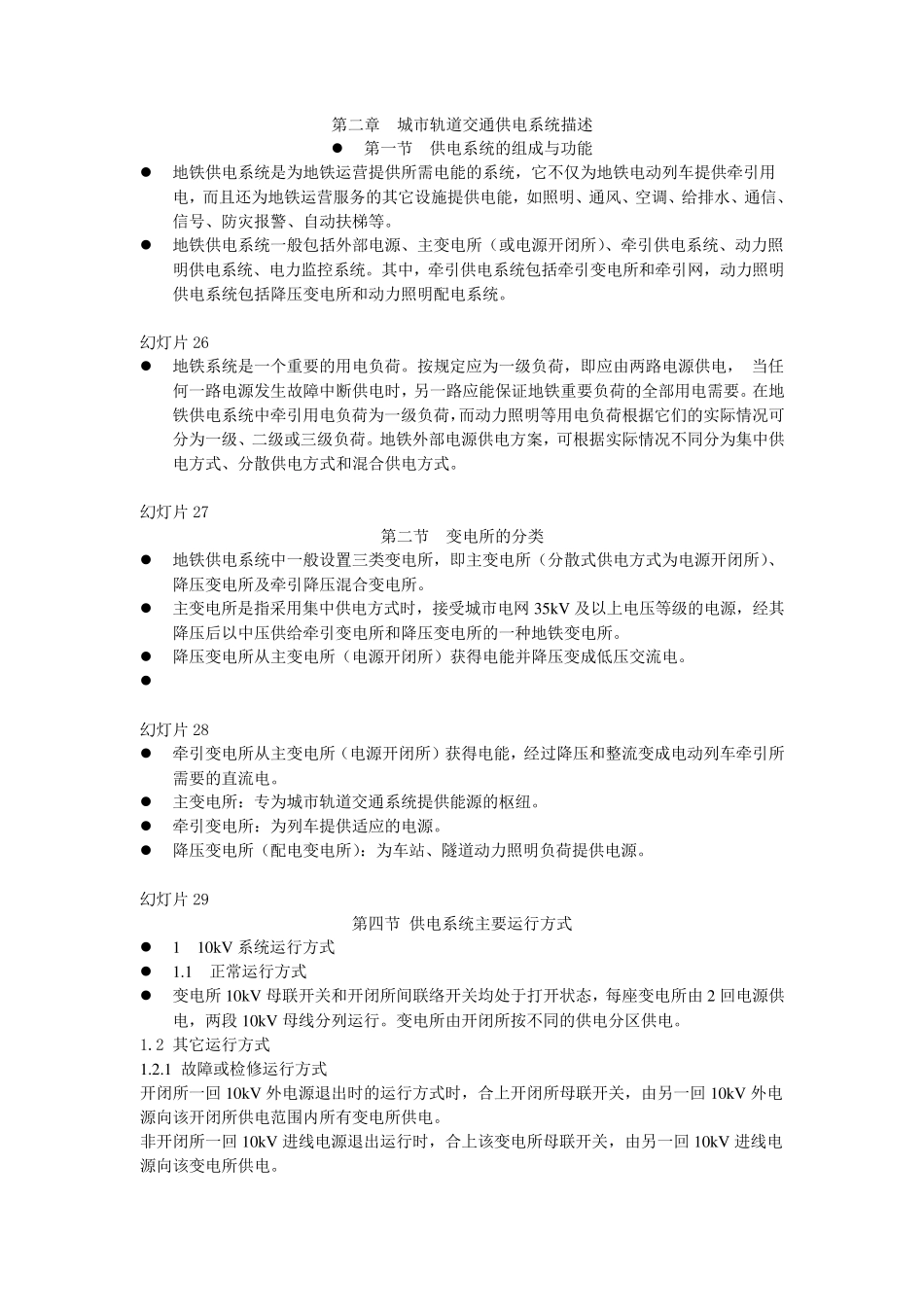

城市轨道交通供电系统讲义_第1页
1/15
城市轨道交通供电系统讲义_第2页
2/15
城市轨道交通供电系统讲义_第3页
3/15
第二章 城市轨道交通供电系统描述  第一节 供电系统的组成与功能  地铁供电系统是为地铁运营提供所需电能的系统,它不仅为地铁电动列车提供牵引用电,而且还为地铁运营服务的其它设施提供电能,如照明、通风、空调、给排水、通信、信号、防灾报警、自动扶梯等。  地铁供电系统一般包括外部电源、主变电所(或电源开闭所)、牵引供电系统、动力照明供电系统、电力监控系统。其中,牵引供电系统包括牵引变电所和牵引网,动力照明供电系统包括降压变电所和动力照明配电系统。 幻灯片 26  地铁系统是一个重要的用电负荷。按规定应为一级负荷,即应由两路电源供电, 当任何一路电源发生故障中断供电时,另一路应能保证地铁重要负荷的全部用电需要。在地铁供电系统中牵引用电负荷为一级负荷,而动力照明等用电负荷根据它们的实际情况可分为一级、二级或三级负荷。地铁外部电源供电方案,可根据实际情况不同分为集中供电方式、分散供电方式和混合供电方式。 幻灯片 27 第二节 变电所的分类  地铁供电系统中一般设置三类变电所,即主变电所(分散式供电方式为电源开闭所)、降压变电所及牵引降压混合变电所。  主变电所是指采用集中供电方式时,接受城市电网 35kV 及以上电压等级的电源,经其降压后以中压供给牵引变电所和降压变电所的一种地铁变电所。  降压变电所从主变电所(电源开闭所)获得电能并降压变成低压交流电。  幻灯片 28  牵引变电所从主变电所(电源开闭所)获得电能,经过 降压和整 流变成电动列车牵引所需要的直 流电。  主变电所: 专 为城市轨道交通系统提供能源的枢 纽 。  牵引变电所: 为列车提供适 应的电源。  降压变电所(配电变电所): 为车站 、隧 道动力照明负荷提供电源。 幻灯片 29 第四 节 供电系统主要运行 方式  1 10kV 系统运行 方式  1.1 正 常 运行 方式  变电所10kV 母 联 开关 和开闭所间 联 络 开关 均 处 于 打 开状 态 ,每 座 变电所由 2 回 电源供电,两段 10kV 母 线 分列运行 。变电所由开闭所按不同的供电分区 供电。 1.2 其它运行 方式 1.2.1 故障或检 修 运行 方式 开闭所一回 10kV 外电源退 出 时的运行 方式时,合上开闭所母 联 开关 ,由另一回 10kV 外电源向 该 开闭所供电范 围 内 所有 变电所供电。 非 开闭所一回 10kV 进 线 电源退...
