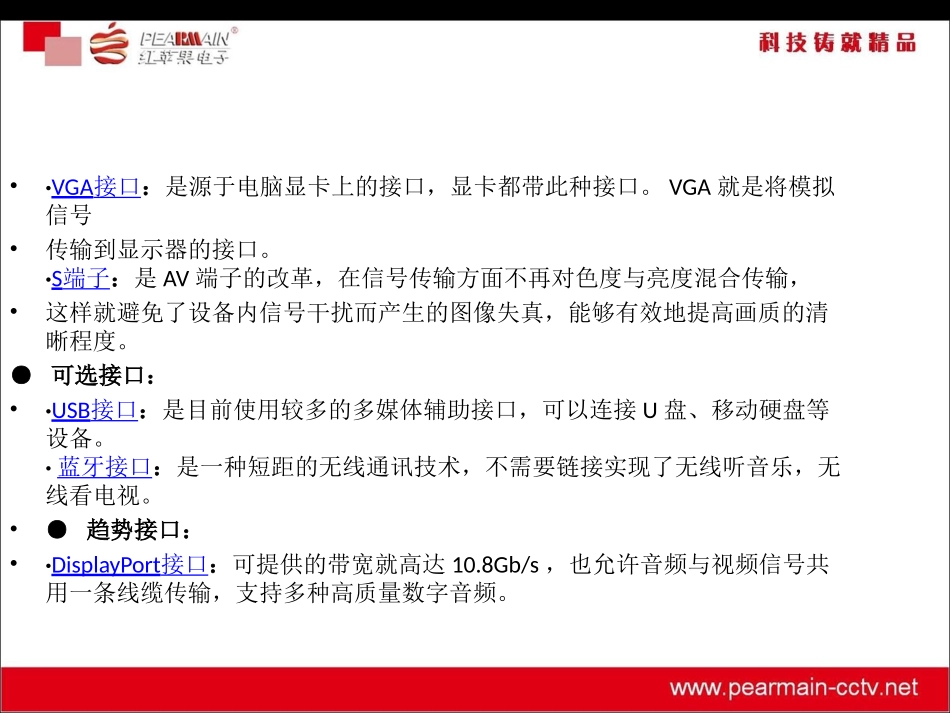

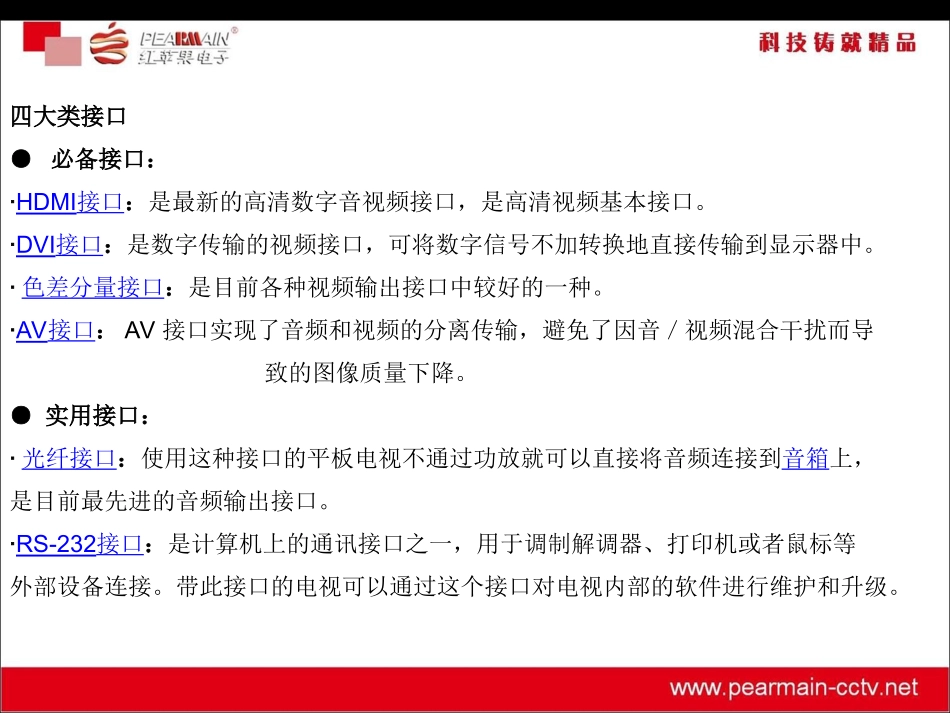

视频接口基本原理及应用•四大类接口●必备接口：·HDMI接口：是最新的高清数字音视频接口，是高清视频基本接口。·DVI接口：是数字传输的视频接口，可将数字信号不加转换地直接传输到显示器中。·色差分量接口：是目前各种视频输出接口中较好的一种。·AV接口：AV接口实现了音频和视频的分离传输，避免了因音／视频混合干扰而导致的图像质量下降。●实用接口：·光纤接口：使用这种接口的平板电视不通过功放就可以直接将音频连接到音箱上，是目前最先进的音频输出接口。·RS-232接口：是计算机上的通讯接口之一，用于调制解调器、打印机或者鼠标等外部设备连接。带此接口的电视可以通过这个接口对电视内部的软件进行维护和升级。•·VGA接口：是源于电脑显卡上的接口，显卡都带此种接口。VGA就是将模拟信号•传输到显示器的接口。·S端子：是AV端子的改革，在信号传输方面不再对色度与亮度混合传输，•这样就避免了设备内信号干扰而产生的图像失真，能够有效地提高画质的清晰程度。●可选接口：•·USB接口：是目前使用较多的多媒体辅助接口，可以连接U盘、移动硬盘等设备。·蓝牙接口：是一种短距的无线通讯技术，不需要链接实现了无线听音乐，无线看电视。•●趋势接口：•·DisplayPort接口：可提供的带宽就高达10.8Gb/s，也允许音频与视频信号共用一条线缆传输，支持多种高质量数字音频。HDMI接口•HDMI是新一代的多媒体接口标准，全称是High-DefinitionMultimediaInterface，中文意思为高清晰多媒体接口，该标准由索尼、日立、松下、飞利浦、东芝、Siliconimage、Thomson(RCA)等7家公司在2002年4月开始发起的。•目前唯有HDMI具备了在一条数据线上同时传送影音信号的能力，因此人们也习惯把HDMI称为高清一线通。同时功能跟射频接口相同，不过由于采用了全数字化的信号传输，不会像射频接口那样出现画质不佳的情况。可以用适配器将HDMI接口转换位DVI接口，但是这样就失去了音频信号。•高质量的HDMI线材，即使长达20米，也能保证优质的画质。新标准将带宽和速率都提升了2倍以上，达到了340MHz的带宽和10.2Gbps速率，以满足最新的1440P/WAXGA分辨率的要求。DVI接口•DVI（DigitalVisualInterface）接口，即数字视频接口。DVI接口标准是1999年由SiliconImage、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（DigitalDisplayWorkingGroup，数字显示工作组）推出的接口标准。•目前常见的DVI接口有两种，分别是DVI-Digital（DVI-D）与DVI-Integrated（DVI-I），DVI-D仅支持数字信号，而DVI-I则不仅支持数字信号，还可以支持模拟信号，也就是说DVI-I的兼容性更强。DVI信号通常有效的传输距离为5-7米，目前市场上可提供将DVI信号扩展到30米左右的DVI信号线路中继器;DVI的带宽有1.65Gb/s色差分量接口•色差分量（Component）接口采用YPbPr和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。色差分量接口一般利用3根信号线分别传送亮色和两路色差信号。这3组信号分别是：亮度以Y标注，以及从三原色信号中的两种——蓝色和红色——去掉亮度信号后的色彩差异信号，分别标注为Pb和Pr，或者Cb和Cr，在三条线的接头处分别用绿、蓝、红色进行区别。这三条线如果相互之间插错了，可能会显示不出画面，或者显示出奇怪的色彩来。色差分量接口是模拟接口，支持传送480i/480p/576p/720p/1080i/1080p等格式的视频信号，本身不传输音频信号。•传输距离：15米左右AV复合视频接口•AV复合（Composite）视频接口是目前在视听产品中应用得最广泛的接口，属模拟接口，该接口由黄、白、红3路RCA接头组成，黄色接头传输视频信号，白色接头传输左声道音频信号，红色接头传输右声道音频信号。AV复合视频接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV接口的传输仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质...
