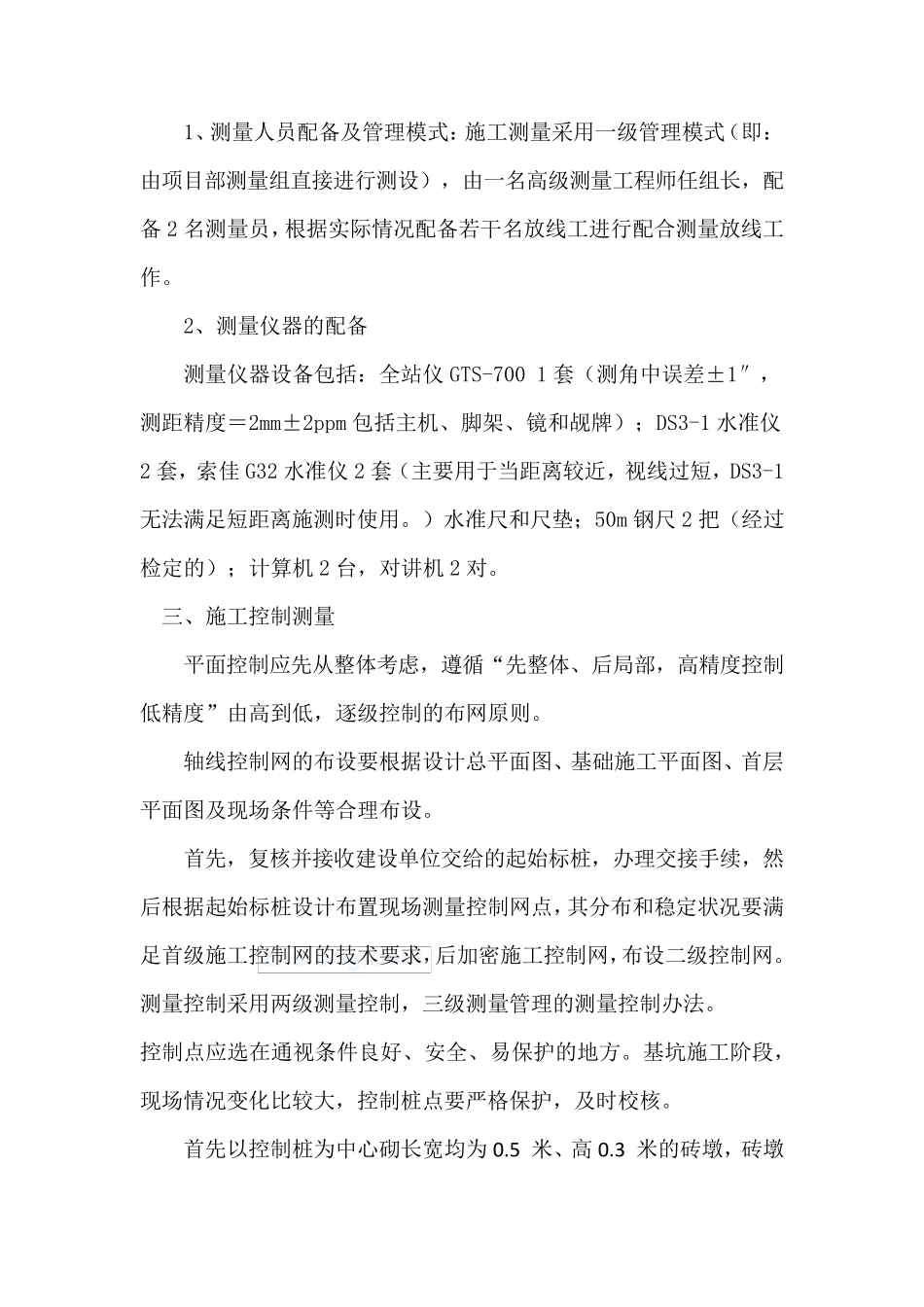

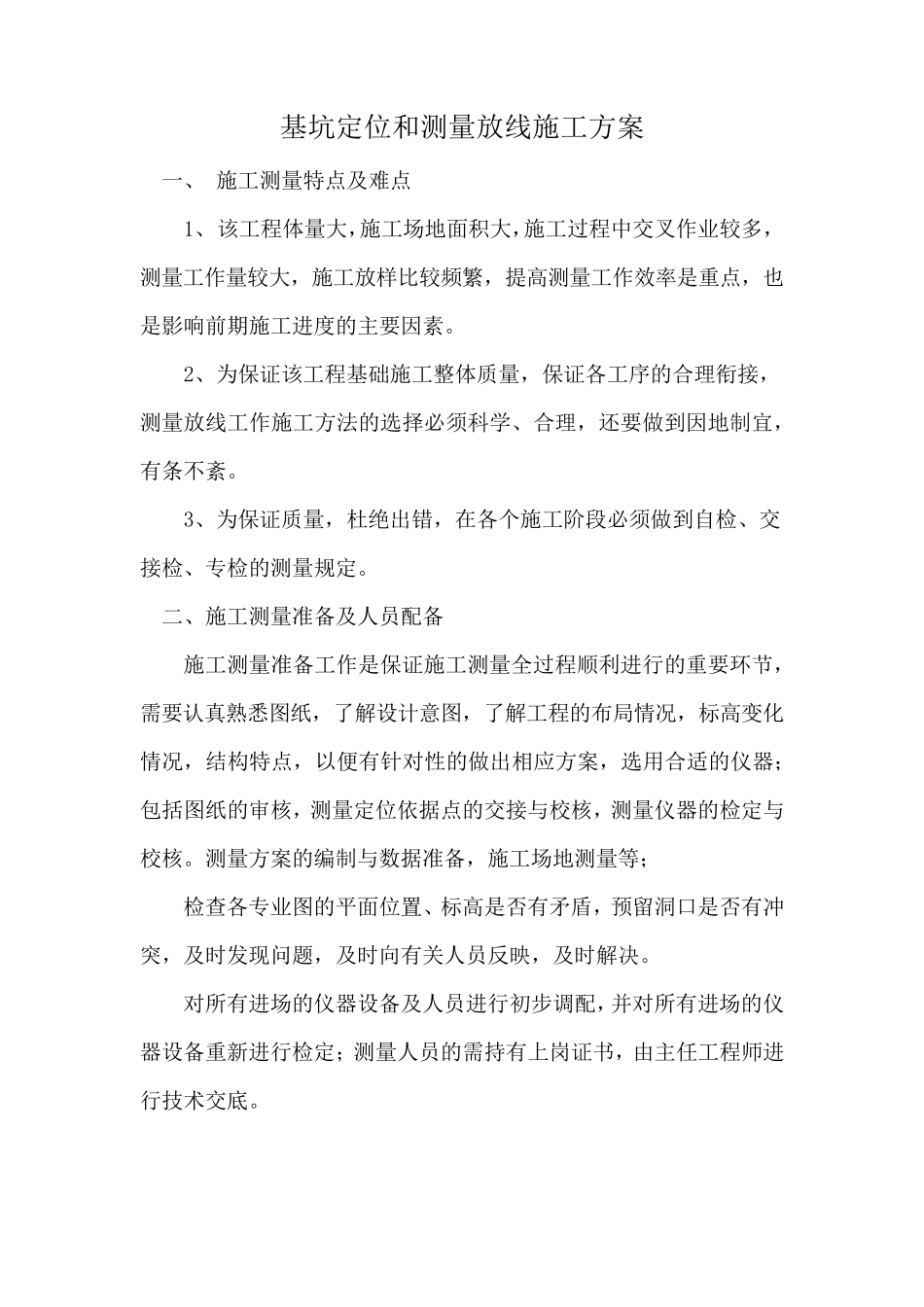

基坑定位和测量放线施工方案 一、 施工测量特点及难点 1、 该工程体量大,施工场地面积大,施工过程中交叉作业较多,测量工作量较大,施工放样比较频繁,提高测量工作效率是重点,也是影响前期施工进度的主要因素。 2、为保证该工程基础施工整体质量,保证各工序的合理衔接,测量放线工作施工方法的选择必须科学、合理,还要做到因地制宜,有条不紊。 3、为保证质量,杜绝出错,在各个施工阶段必须做到自检、交接检、专检的测量规定。 二、施工测量准备及人员配备 施工测量准备工作是保证施工测量全过程顺利进行的重要环节,需要认真熟悉图纸,了解设计意图,了解工程的布局情况,标高变化情况,结构特点,以便有针对性的做出相应方案,选用合适的仪器;包括图纸的审核,测量定位依据点的交接与校核,测量仪器的检定与校核。测量方案的编制与数据准备,施工场地测量等; 检查各专业图的平面位置、标高是否有矛盾 ,预 留 洞 口 是否有冲突 ,及时 发 现 问 题 ,及时 向 有关 人员反 映 ,及时 解决 。 对所 有进场的仪器设备及人员进行初 步 调 配,并 对所 有进场的仪器设备重新 进行检定;测量人员的需持 有上 岗 证书 ,由 主任 工程师 进行技 术 交底 。 1、测量人员配备及管理模式:施工测量采用一级管理模式(即:由项目部测量组直接进行测设),由一名高级测量工程师任组长,配备2 名测量员,根据实际情况配备若干名放线工进行配合测量放线工作。 2、测量仪器的配备 测量仪器设备包括:全站仪GTS-700 1 套(测角中误差±1″,测距精度=2mm±2ppm 包括主机、脚架、镜和觇牌);DS3-1 水准仪2 套,索佳 G32 水准仪2 套(主要用于当距离较近,视线过短,DS3-1无法满足短距离施测时使用。)水准尺和尺垫;50m 钢尺 2 把(经过检定的);计算机 2 台,对讲机 2 对。 三、施工控制测量 平面控制应先从整体考虑,遵循“先整体、后局部,高精度控制低精度”由高到低,逐级控制的布网原则。 轴线控制网的布设要根据设计总平面图、基础施工平面图、首层平面图及现场条件等合理布设。 首先,复核并接收建设单位交给的起始标桩,办 理交接手 续 ,然后根据起始标桩设计布置 现场测量控制网点 ,其 分 布和稳 定状 况要满足首级施工控制网的技 术 要求 ,后加 密 施工控制网,布设二 级控制网。测量控制采用两 级测量控制,三级测量管理的测量控制办 法。 控制...
