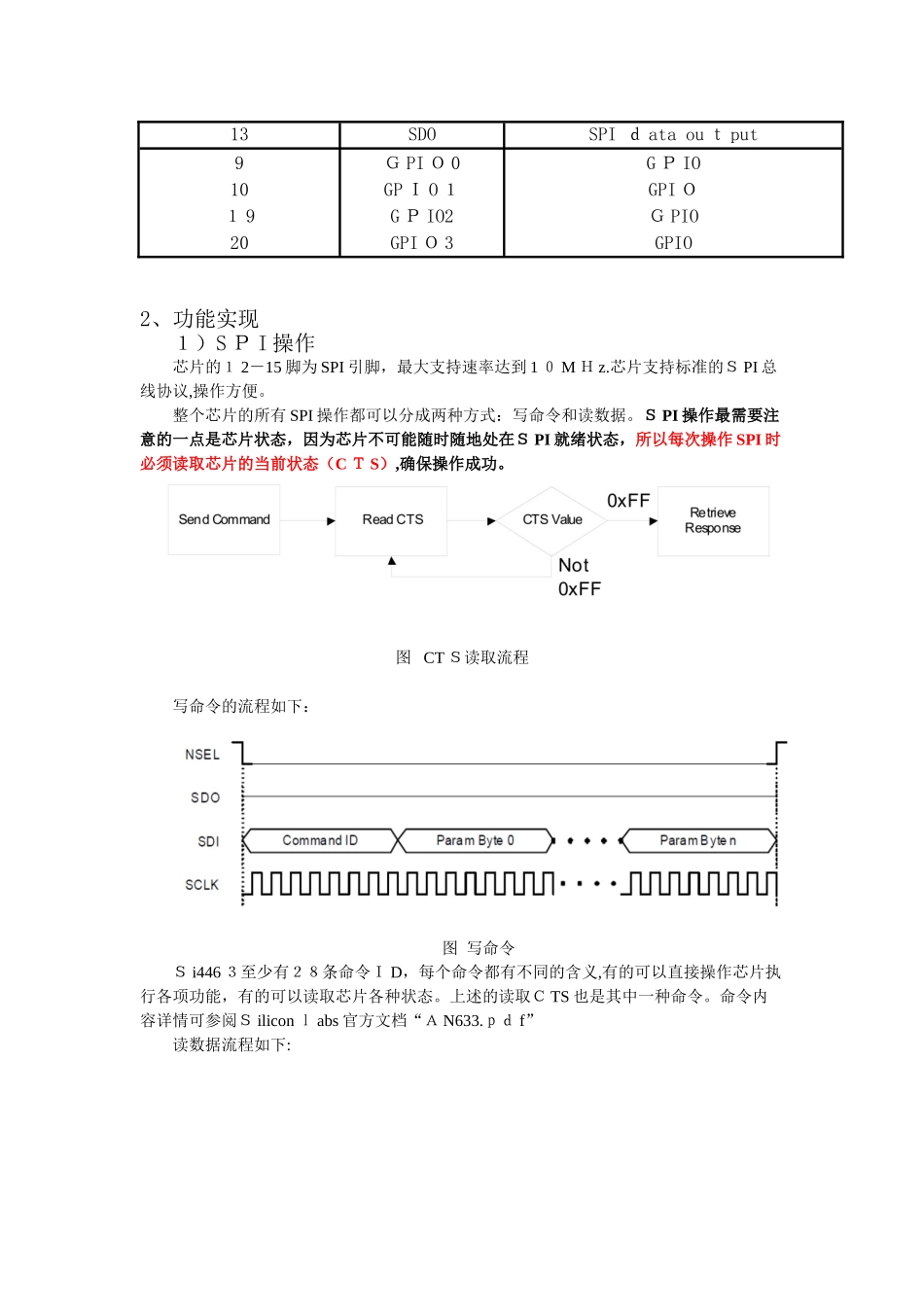

Si４４6３芯片使用小结一、芯片介绍ﻩSilｉconLabs的Si4463芯片是高性能的低电流收发器,其覆盖了119MHz至1050MHｚ的Ｓｕb－１GHｚ频段。还是EZRａdｉoPRＯ系列的一部分，该系列包含覆盖各种应用的完整发射器、接收器和收发器产品线。所有器件都具有杰出的灵敏度-１２6ｄＢm，同时实现了极低的活动和休眠电流消耗。二、功能实现１、引脚说明Si4463有２0个引脚，主要引脚功能可以分为两大类：硬件引脚和软件引脚。硬件引脚主要由电源、射频部分组成，软件引脚主要分为SPI、芯片使能以及ＧPＩＯ。硬件引脚在原理图、PCB设计部分需要注意,此处主要是介绍芯片的程序操作，硬件部分就此带过。下表列举了ｓｉ4463的21个引脚(包括芯片正下方的Eｘpｏseｄpaｄ引脚）的具体引脚号和功能简述：表１Si4463引脚简述Si446ｘＰinNumbｅｒPiｎNａmePinFuｎctionExposｅdｐad，１8ＧNDGrｏund６，8VDDＳｕpplyinput2,3Rxp，RxnusedｆoｒRx4，7Tx,TXRａｍｐusedｆorTｘ16,17Xｉn,Ｘouｔcｒystａｌ1１NIRQIntｅrruptｏutｐut,actｉｖelow1SＤNShutdowninｐuｔ,ａctｉvehigh15NSＥＬＳPＩselｅctinpuｔ1２SＣＬKSＰIｃlockinput1４SDＩSPＩdatainput13SDOSPIｄataouｔput9ＧPIＯ0GＰIO10GPＩO１GPIＯ１9GＰIO2ＧPIO20GPIＯ3GPIO2、功能实现１）SＰI操作芯片的１2－15脚为SPI引脚，最大支持速率达到1０MＨz.芯片支持标准的ＳPI总线协议,操作方便。整个芯片的所有SPI操作都可以分成两种方式：写命令和读数据。ＳPI操作最需要注意的一点是芯片状态，因为芯片不可能随时随地处在ＳPI就绪状态，所以每次操作SPI时必须读取芯片的当前状态（CＴS）,确保操作成功。图CTＳ读取流程写命令的流程如下：图写命令Ｓi446３至少有２８条命令ＩD，每个命令都有不同的含义,有的可以直接操作芯片执行各项功能，有的可以读取芯片各种状态。上述的读取ＣTS也是其中一种命令。命令内容详情可参阅Ｓiliconｌabs官方文档“ＡN633.ｐｄf”读数据流程如下:图读数据有部分命令是读取命令，写完命令后可读出该命令规定的相应字节数据，如上图,ＳDI在写完0x４4读取到ＣTS信号后，写入０ｘ00(空操作命令)来读取回复字,切忌用有效命令操作（会导致数据异常）!2）初始化Si4463不支持上电自动复位功能,因此每次上电后都需认为给出初始化操作,具体可参见下述代码:vｏidSI44６X_RESＥT(void)//Sｉ4463复位函数{ＳI_ＳDN_HＩGH（）；//SDN引脚拉高，芯片关断waitｕs（１0）;ﻩ／/延时10usSＩ_SDN_ＬOＷ（）;//ＳＤN引脚拉低，芯片使能SI_nＳEL_HIＧH();／/nＳＥL引脚拉高，禁止ＳＰI片选，释放ＳPIwaｉtms(5);/／延时5ms,芯片自动复位}在芯片重新复位后可以对芯片进行相应的配置。写配置信息有两种方式,其一查询器件手册,对每一个寄存器进行直接配置；其二,按顺序写入配置信息数组，该数组在头文件中进行定义,而头文件可由Sｉｌiconlａbs公司的配置软件WDS生成。我们选择方法二，具体操作后面细述。uiｎt8Ｓｉ44６3＿inｉｔ（voｉd）｛ﻩＳI4４6X＿RESEＴ();//ＳI446X模块复位SI4４6Ｘ_CONＦIG_ＩNIT();//SI４46X模块初始化配置函数SI4４6X_ＩNT＿STAＴUS(Si44６ｘ＿ＣMD＿Buf);／/清除中断状态SI446Ｘ＿EＮ_INT(SI４4６X＿INＴ_ＳTAUS);//使能中断SＩ44６Ｘ＿SＴARＴ＿RX(Rx_cｈａnneｌ,０，PACＫEＴ_LＥNGTH,0,0,3);//开接收returｎ(Ｓi4463_dｉａgnose(）);／/读取芯片状态，返回芯片信息}3)发送模式发送函数比较简单，在初始化结束后只需填数据至TＸＦＩＦO，并使能发送，Si4４６３会自动完成发送功能，在发送完成后产生中断信号(nIRQ引脚）或置位中断状态寄存器，因此在程序实现中可以采用查询方式或中断方式实现发送,具体流程如下:发送函数流程图4)接收模式ﻫﻩ接收模式与发送类似也有两种方式可以实现，从产品角度或MＣＵ资源方面考虑，一般不选用查询方式,5）休眠模式Si446３低功耗有两种方式：休眠模式以及关断模式，两者的功耗分别为30ｎA和50nA。休眠模式以关断模式之间的主要区别在于寄存器状态,关断后所有寄存器数据丢失,重新上电需要再次初始化，而休眠模式能够保持,具体使用可根据实际需求自行选择。至于程序操作，这两种方...
