山特UPS常见故障检修VIP免费

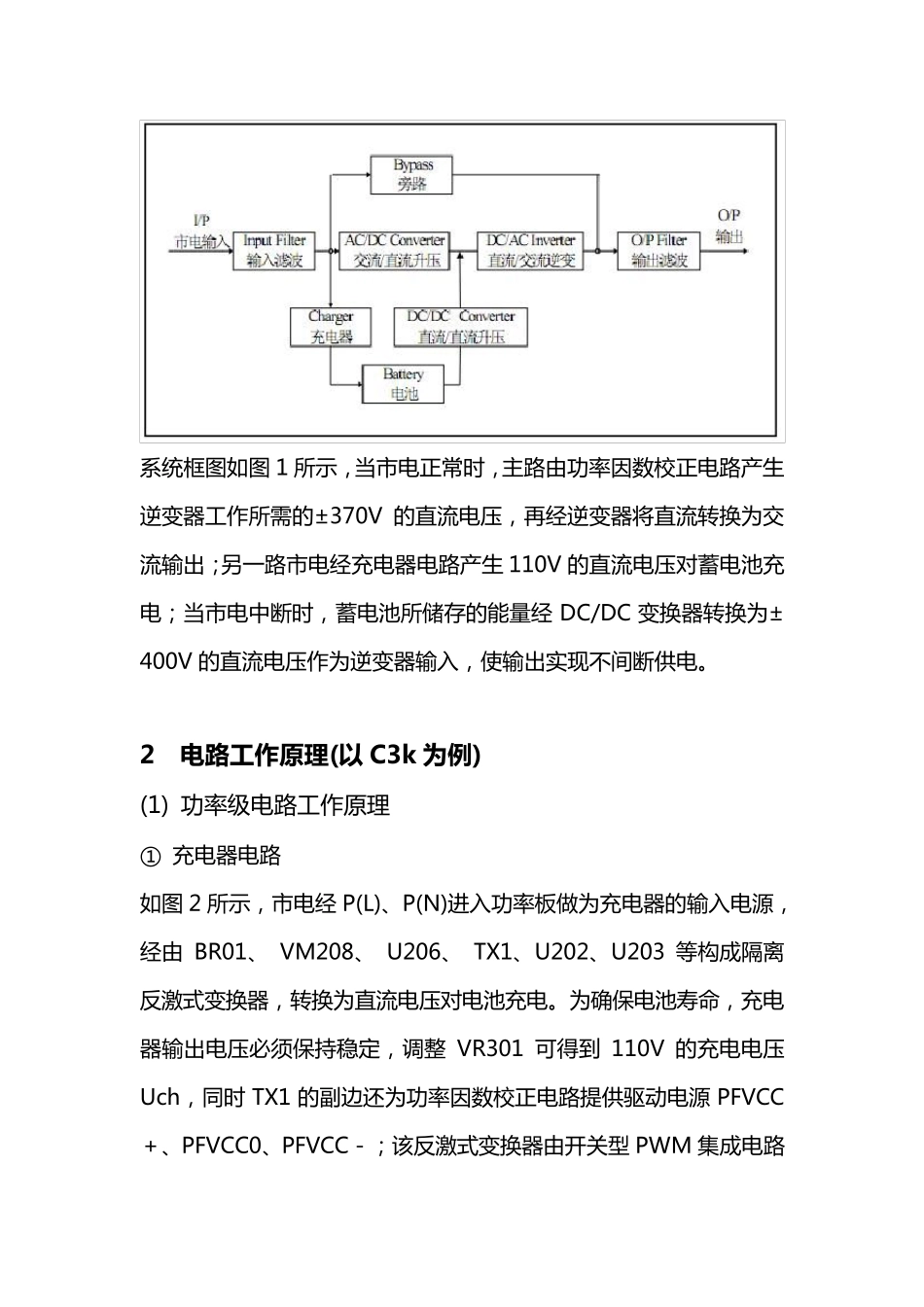

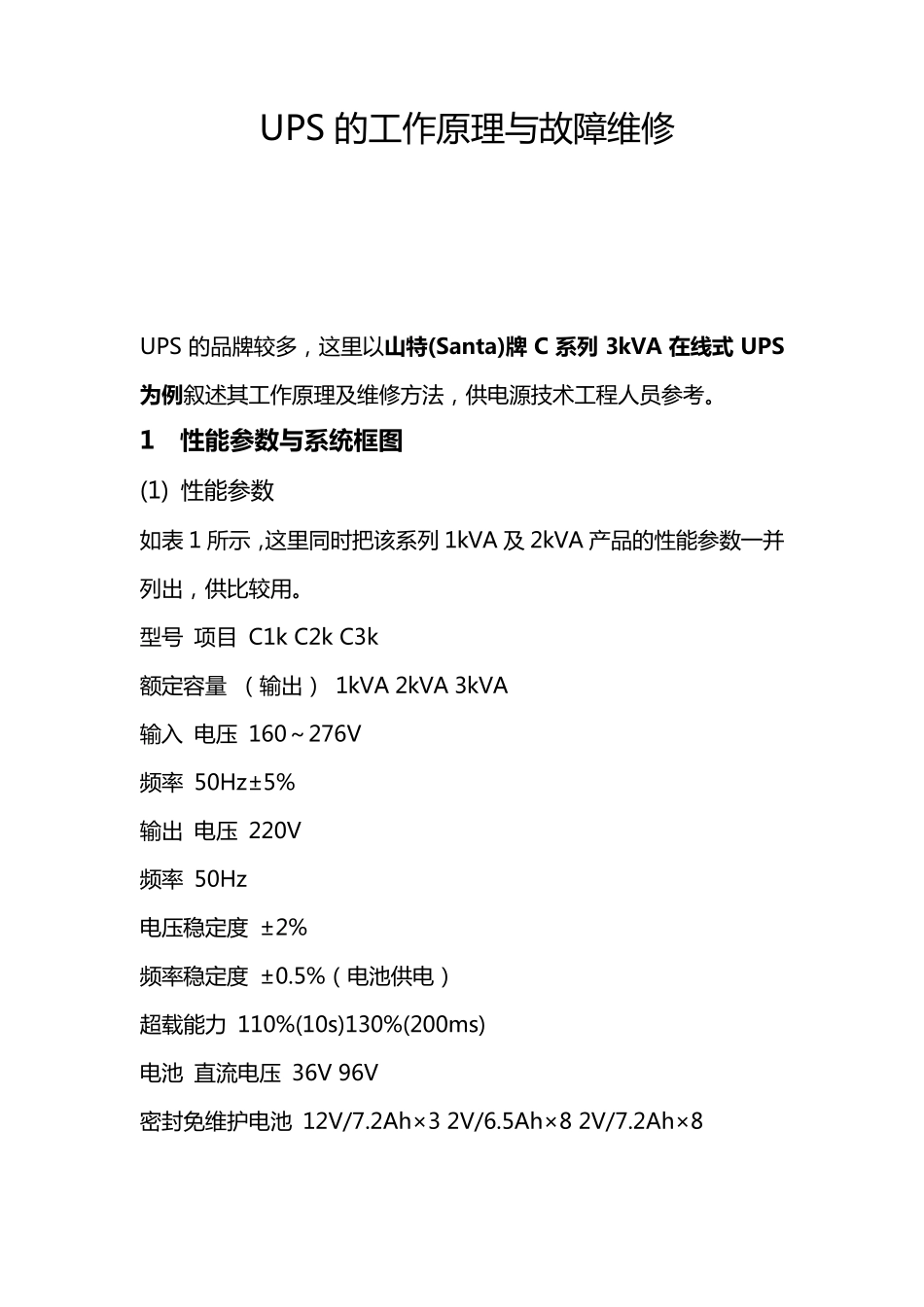

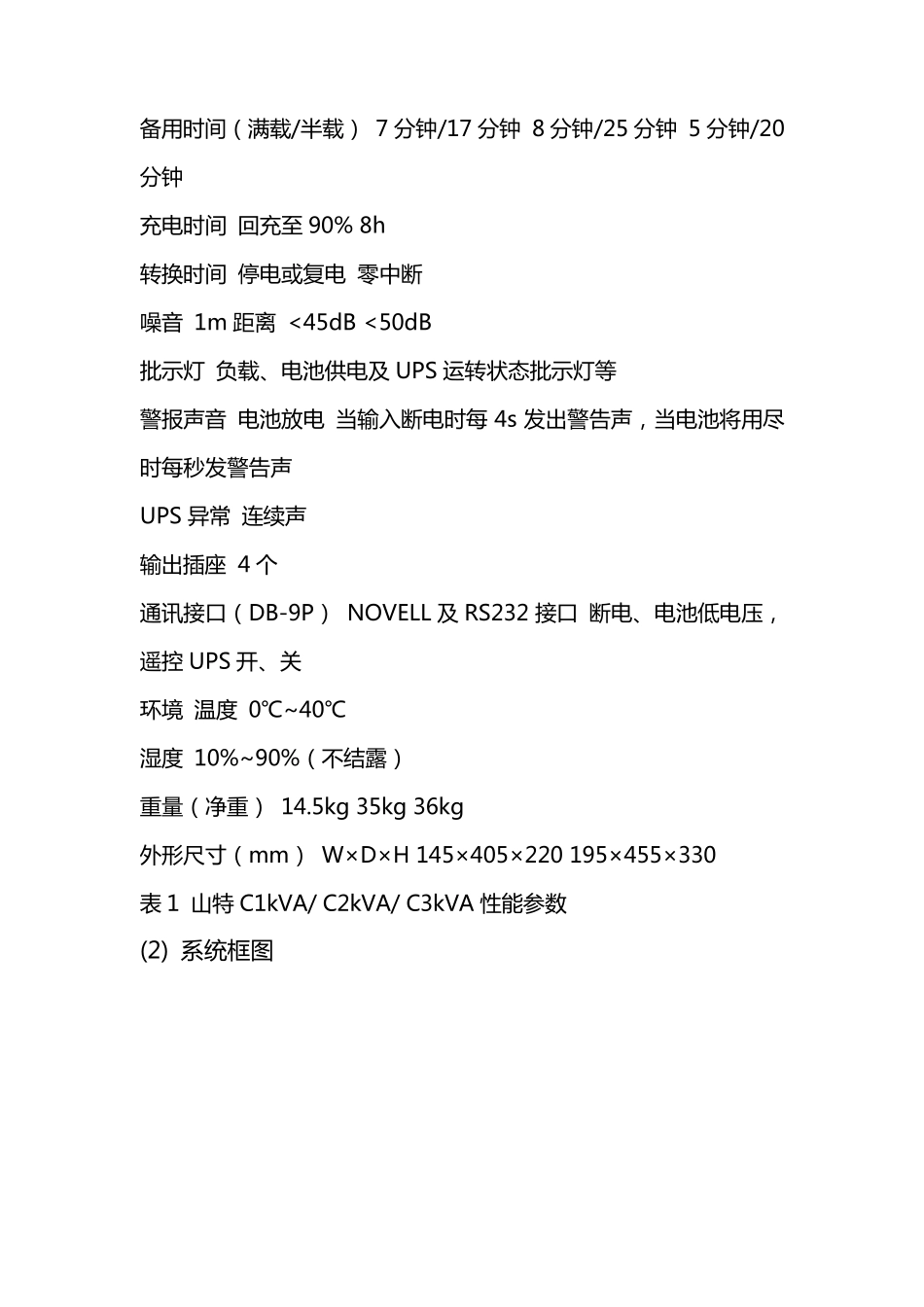

UPS 的 工 作 原 理 与 故 障 维 修 UPS 的 品 牌 较 多 ， 这 里 以 山 特 (Santa)牌C 系 列3kVA 在 线 式UPS为 例 叙 述 其 工 作 原 理 及 维 修 方 法 ， 供 电 源 技 术 工 程 人 员 参 考 。 1 性 能 参 数 与系 统框图 (1) 性 能 参 数 如 表 1 所 示 ， 这 里 同 时 把 该 系 列 1kVA 及 2kVA 产 品 的 性 能 参 数 一 并列 出 ， 供 比 较 用 。 型 号 项 目 C1k C2k C3k 额 定 容 量 （ 输 出 ） 1kVA 2kVA 3kVA 输 入 电 压 160～ 276V 频 率 50Hz±5% 输 出 电 压 220V 频 率 50Hz 电 压 稳 定 度 ±2% 频 率 稳 定 度 ±0.5%（ 电 池 供 电 ） 超 载 能 力 110%(10s)130%(200ms) 电 池 直 流 电 压 36V 96V 密 封 免 维 护 电 池 12V/7.2Ah× 3 2V/6.5Ah× 8 2V/7.2Ah× 8 备 用 时 间 （ 满 载 /半 载 ） 7 分 钟 /17 分 钟 8 分 钟 /25 分 钟 5 分 钟 /20分 钟 充 电 时 间 回 充 至 90% 8h 转 换 时 间 停 电 或 复 电 零 中 断 噪 音 1m 距 离 <45dB <50dB 批 示 灯 负 载 、 电 池 供 电 及 UPS 运 转 状 态 批 示 灯 等 警 报 声 音 电 池 放 电 当 输 入 断 电 时 每4s 发 出 警 告 声 ， 当 电 池 将 用 尽时 每 秒 发 警 告 声 UPS 异 常 连 续 声 输 出 插 座 4 个 通 讯 接 口 （ DB-9P） NOVELL 及 RS232 接 口 断 电 、 电 池 低 电 压 ，遥 控 UPS 开 、 关 环 境 温 度 0℃~40℃ 湿 度 10%~90%（ 不 结 露 ） 重 量 （ 净 重 ） 14.5kg 35kg 36kg 外 形 尺 寸 （ mm） W×D×H 145×405×220 195×455×330 表 1 山 特 C1kVA/ C2kVA/ C3kVA 性 能 参 数 (2) 系 统 框 图 系 统 框 图 如 图 1 所 示 ， 当 市 电 正 常 时 ， 主 路 由 功 率 因 数 校 正 电 路 产 生逆 变 器 工 作 所 需 的 ±370V 的 直 流 电 压 ， 再 经 逆 变 器 将 直 流 转 换 为 交流 输 出 ； 另 一 路 市 电 经 充 电 器 电 路 产 生 110V 的 直 流 电 压 对 ...
