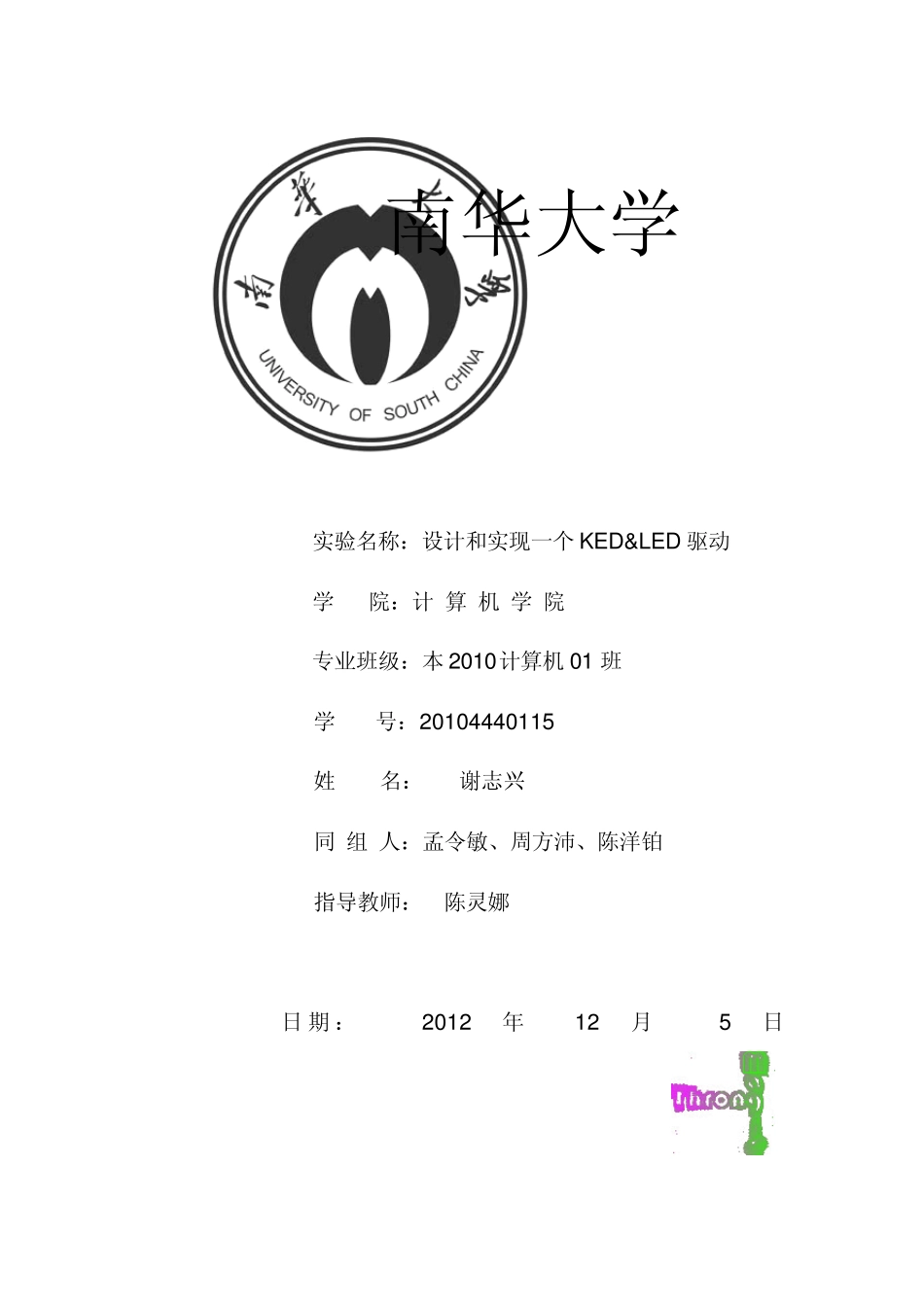

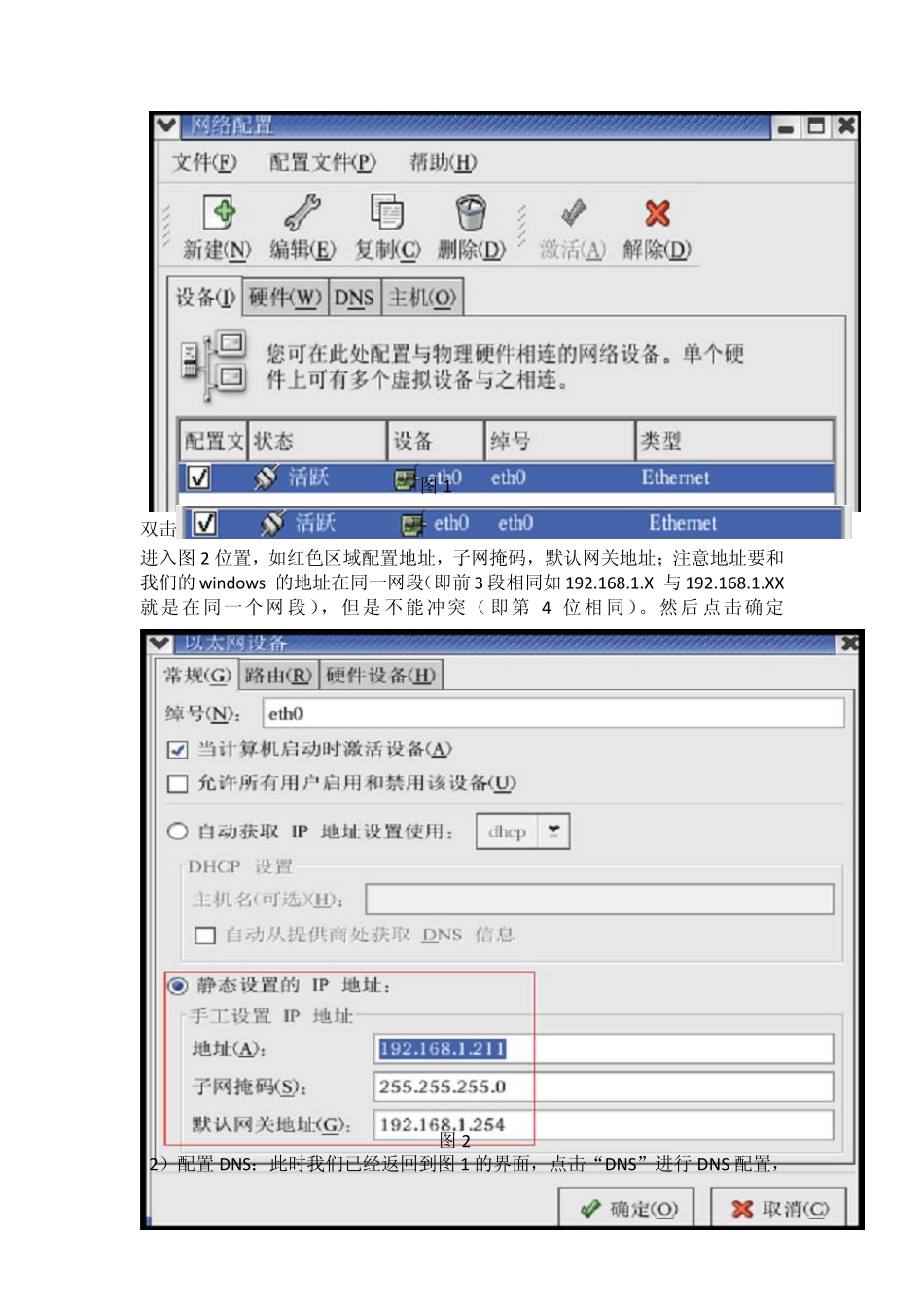

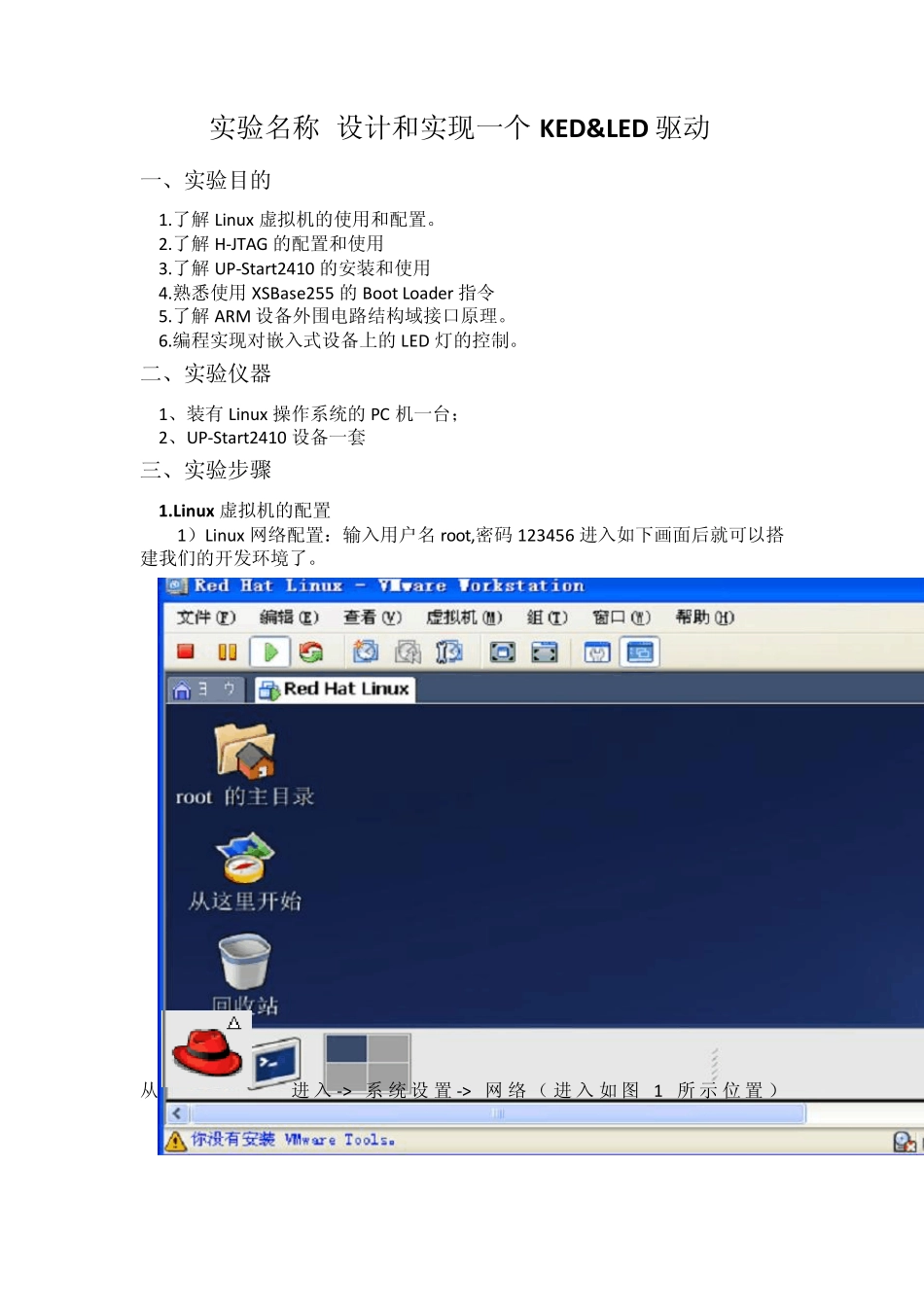

南华大学 实验名称：设计和实现一个KED&LED 驱动 学 院：计 算 机 学 院 专业班级：本2010 计算机01 班 学 号：20104440115 姓 名： 谢志兴 同 组 人：孟令敏、周方沛、陈洋铂 指导教师： 陈灵娜 日 期 ： 2012 年 12 月 5 日 实验名称 设计和实现一个KED&LED 驱动 一、实验目的 1.了解 Linux 虚拟机的使用和配置。 2.了解 H-JTAG 的配置和使用 3.了解 UP-Start2410 的安装和使用 4.熟悉使用 XSBase255 的 Boot Loader 指令 5.了解 ARM 设备外围电路结构域接口原理。 6.编程实现对嵌入式设备上的 LED 灯的控制。 二、实验仪器 1、装有 Linux 操作系统的 PC 机一台； 2、UP-Start2410 设备一套 三、实验步骤 1.Linux 虚拟机的配置 1）Linux 网络配置：输入用户名root,密码 123456 进入如下画面后就可以搭建我们的开发环境了。 从 进 入 -> 系 统 设置 -> 网 络 （ 进 入 如 图 1 所 示 位 置 ） 图1 双击 进入图2 位置，如红色区域配置地址，子网掩码，默认网关地址；注意地址要和我们的w indow s 的地址在同一网段（即前3 段相同如192.168.1.X 与192.168.1.XX就是在同一个网段），但是不能冲突（即第4 位相同）。然后点击确定 图2 2）配置DNS：此时我们已经返回到图1 的界面，点击“DNS”进行 DNS 配置，DNS通常都是默认为如图3 所示的情形 图3 此时如果网络没有激活，我们可以双击图中的“激活”来激活，如图4 所示 图4 打开浏览器，如图5 所示 图5 3）配置Sam ba 服务器：如下图找到 Sam ba 服务器 点击进入 Sam ba 服务器配置，里面有一个我们已经配置好的目录，我们也可以点 增加来自行选择共享目录，这个我们后面会讲到 4）配置网络：如下图所示 点击“网络”进入如下界面 双击 进入下图所示的位置，和配置Linux 虚拟机上网的配置相同，如果需要修改Ip 在下图里修改，然后点确定，路由和硬件设备默认的即可。 以下两幅图是路由和硬件设备默认的情况 5）配置服务：如下图所示找到“服务”双击进入 将 iptables 服务勾掉,并确保 httpd ,nfs,smb 选项选中。 6）新建共享目录：双击 图标或右键-> 新建终端，如下图所示 新建一个目录作为共享目录或找到已有目录看一下路径 然后我们再回到Sam ba 服务器配置，下面的步骤和NFS 服务的配置类似。 点“增加” 点“浏览”，找到我们要共享的目...
