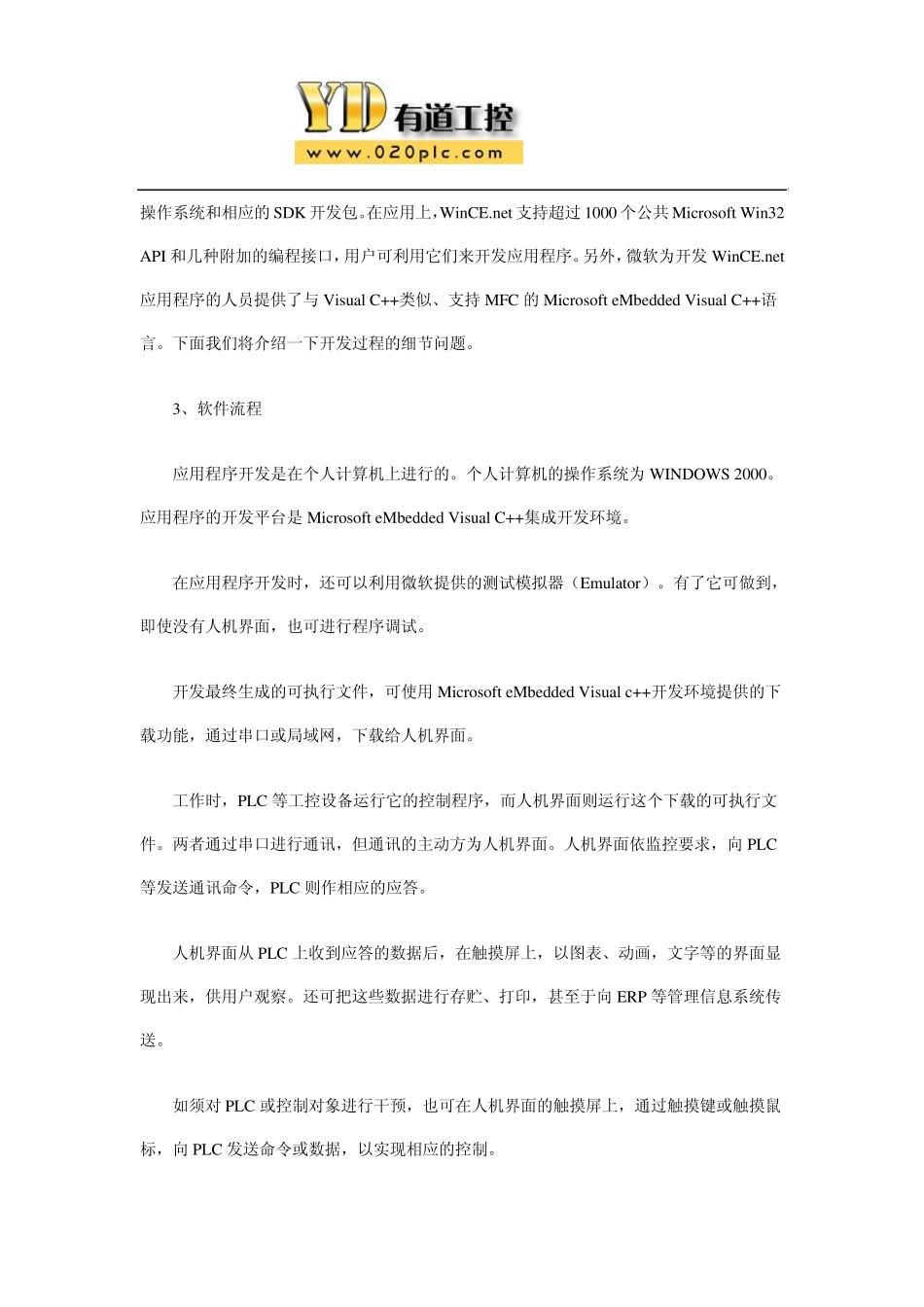

嵌入式智能人机界面与PLC 的通讯 1、引言 近年来，“嵌入式”一词越来越多的被人们提及，嵌入式产品被应用到各行各业。与嵌入式相关的技术如嵌入式产品，嵌入式系统的研究等也被列为“十五” 家发展的重点方向。 嵌入式系统 (Embedded Sy stem)被定义为：以应用为中心，以计算机技术为基础，软件硬件可裁剪，适应对功能、可靠性、成本、体积、功耗严格要求的专用计算机系统。 随着工业自动化的发展，基于 PLC，单片机等设备的自动化系统，自动化设备越来越普及，几乎遍布所有自动化领域，与之相应的人机交互系统也应运而生，并得到同步发展。基于嵌入式技术的工业人机界面是人机交互系统中一颗耀眼的明星。高可靠， 寿命，体积小，高性能，多线程，多任务，强实时等特点使嵌入式工业人机界面越来越受到自动化系统集成商，自动化设备制造商的青睐。它能够理想，生动地显示 PLC，单片机等工业设备上的数据信息，功能强大，使用方便。它作为 PLC 等控制设备的上端设备在用户和机器之间架设了一条桥梁。该产品目前广泛应用在工业自动化系统，医疗，金融等行业的自动化设备。 随着越来越多的 工程项目采用了嵌入式人机界面，相应的，用户对与嵌入式硬件配套使用的监控系统(Su perv isory Control and Data Acqu isition,SCADA)等应用软件的需求也在增加。这也正是本文所要讨论的问题。这里讲的嵌入式监控系统，其硬件为嵌入式智能人机界面；其软件为嵌入式操作系统，另加自己开发的应用程序。本文后面主要介绍这个监控应用程序，重点介绍应用程序中通讯部分的实现原理。 当今，已发展有多种嵌入式操作系统，如Linu x , Vx Works，WinCE.net 等，完全可在其上开发出图文并茂、界面友好的应用，以满足监控系统的种种要求。只是由于嵌入式技术相对是一门新兴的领先技术，涉足的人相对还比较少，所以这样的应用目前还比较少。本文介绍的嵌入式监控系统算是一个实例吧。 2、系统组成 我们所开发的这套嵌入式监控系统，上位机是沈阳鹭岛资讯科技有限公司开发的嵌入式智能工业控制人机界面（以下简称人机界面）。其嵌入式工业控制器是以 Geode X86 为核心处理器，包括网络通讯，数据通信，大尺寸触摸屏及液晶显示的硬件平台，在其上运行 WinCE 操作系统。提供 20 个通用 IO 点供用户使用，物理层支持 ProfiBu s 等现场总线，支持 16 位真彩 TFT LCD 显示，有64M SDRAM 内存，64M FLASH 闪存，据有USB 接...
