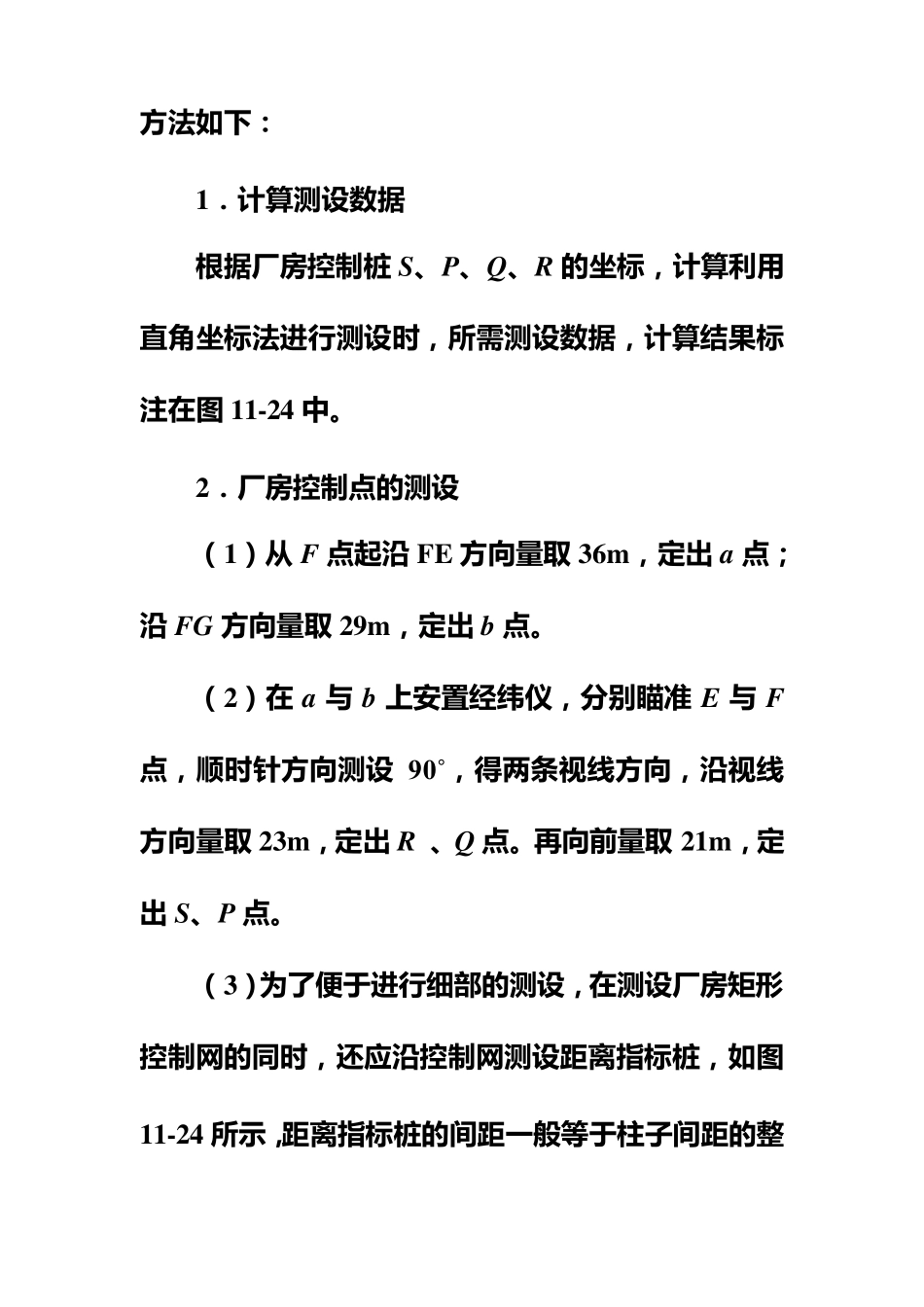

第五节 工业建筑施工测量 一 、概述 工业建筑中以厂房为主体，一 般工业厂房多采用预制构件，在现场装配的方法施工。厂房的预制构件有柱子、吊车梁和屋架等。因此，工业建筑施工测量的工作主要是保证这些预制构件安装到位。具体任务为：厂房矩形控制网测设、厂房柱列轴线放样、杯形基础施工测量及厂房预制构件安装测量等。 二、厂房矩形控制网测设 工业厂房一 般都应建立厂房矩形控制网，作为厂房施工测设的依据。下面介绍根据建筑方格网，采用 直 角 坐 标 法 测 设 厂 房 矩 形 控 制 网 的 方 法 。 如 图 11-24 所 示 ， H、I、J、K 四点是厂 房 的 房 角点， 从设 计图 中已知 H、J 两点的 坐 标 。 S、P、Q、R为布置在基础开挖边线以外的 厂 房 矩 形 控 制 网 的 四个角 点， 称为厂 房 控 制 桩。 厂 房 矩 形 控 制 网 的 边线到厂房 轴线的 距离为 4m ， 厂 房 控 制 桩 S、P、Q、R 的 坐标 ， 可按厂 房 角 点的 设 计坐 标 ， 加减 4m 算得。 测 设A＝444m B＝264m A＝440m B＝268m A＝423m B＝329m A＝427m B＝325m 4m S P Q R H I J K 5A 4A 2B 3B 4B E F G a b 1 2 3 4 36.000m 29.000m 图11-24 厂房矩形控制网的测设 1—建筑方格网 2—厂房矩形控制网 3—距离指标桩 4——厂房轴线 方 法 如 下 ： 1． 计 算 测 设 数 据 根 据 厂 房 控 制 桩 S、P、Q、R 的坐标，计 算 利用直角坐标法 进行测 设 时，所需测 设 数 据 ，计 算 结果标注在图 11-24 中。 2． 厂 房 控 制 点的测 设 （1）从 F 点起沿 FE 方 向量取 36m ，定出 a 点；沿 FG 方 向量取 29m ，定出 b 点。 （2）在 a 与 b 上安置经纬仪，分别瞄准 E 与 F点，顺时针方 向测 设90˚，得两条视线方 向，沿视线方 向量取 23m ，定出 R 、Q 点。再向前量取 21m ，定出 S、P 点。 （3）为了便于进行细部的测 设 ，在测 设 厂 房 矩形控 制 网的同时，还应沿控 制 网测 设 距离指标桩 ，如 图11-24 所示，距离指标桩 的间距一般等于柱子间距的整 倍 数 。 3 ． 检 查 （ 1 ） 检 查 ∠S、∠P 是 否 等 于90˚， 其 误 差 不 得 超过 ±10″。 （ 2 ） 检 查 SP 是 否 等 于 设 计 长 度...
