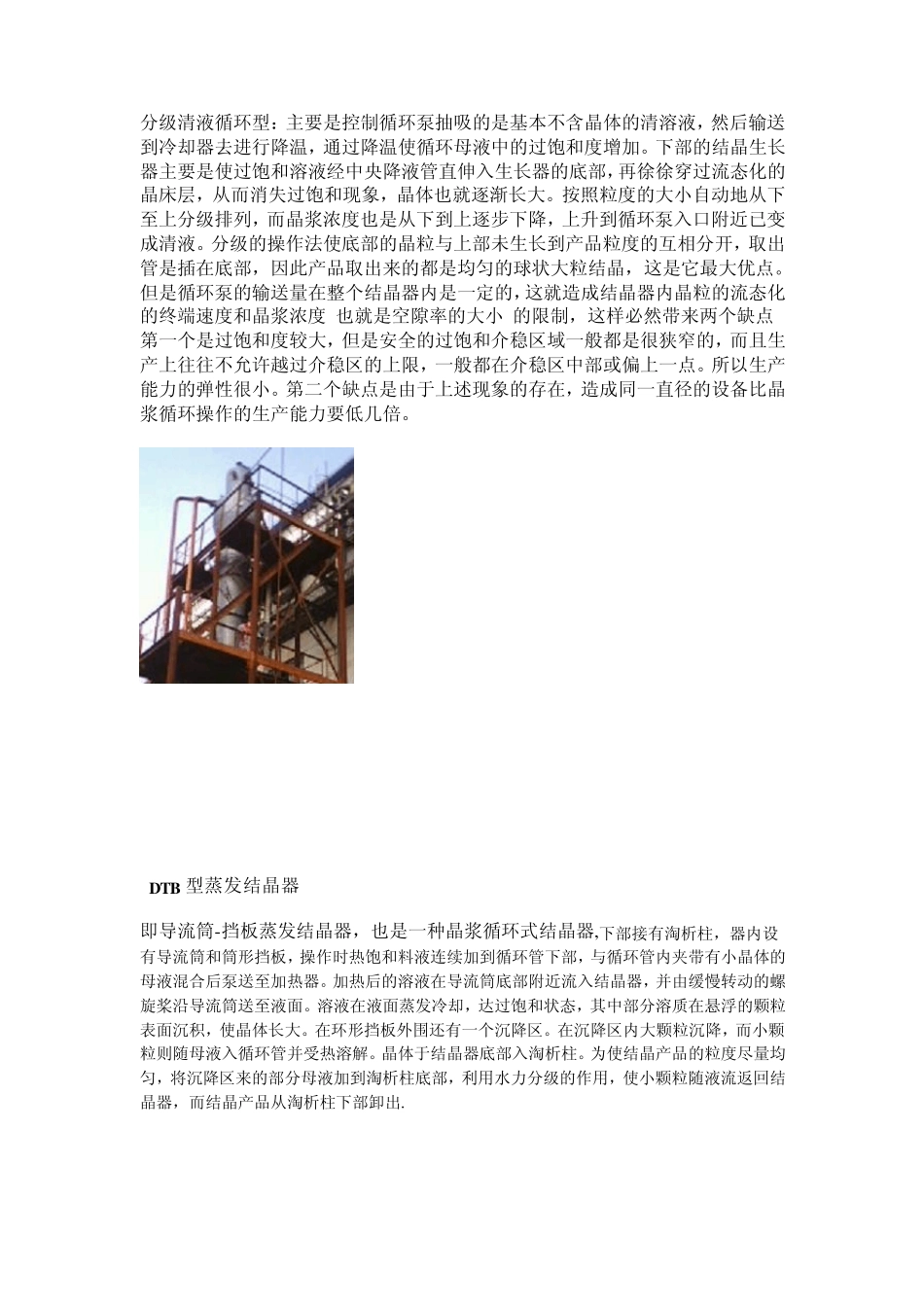

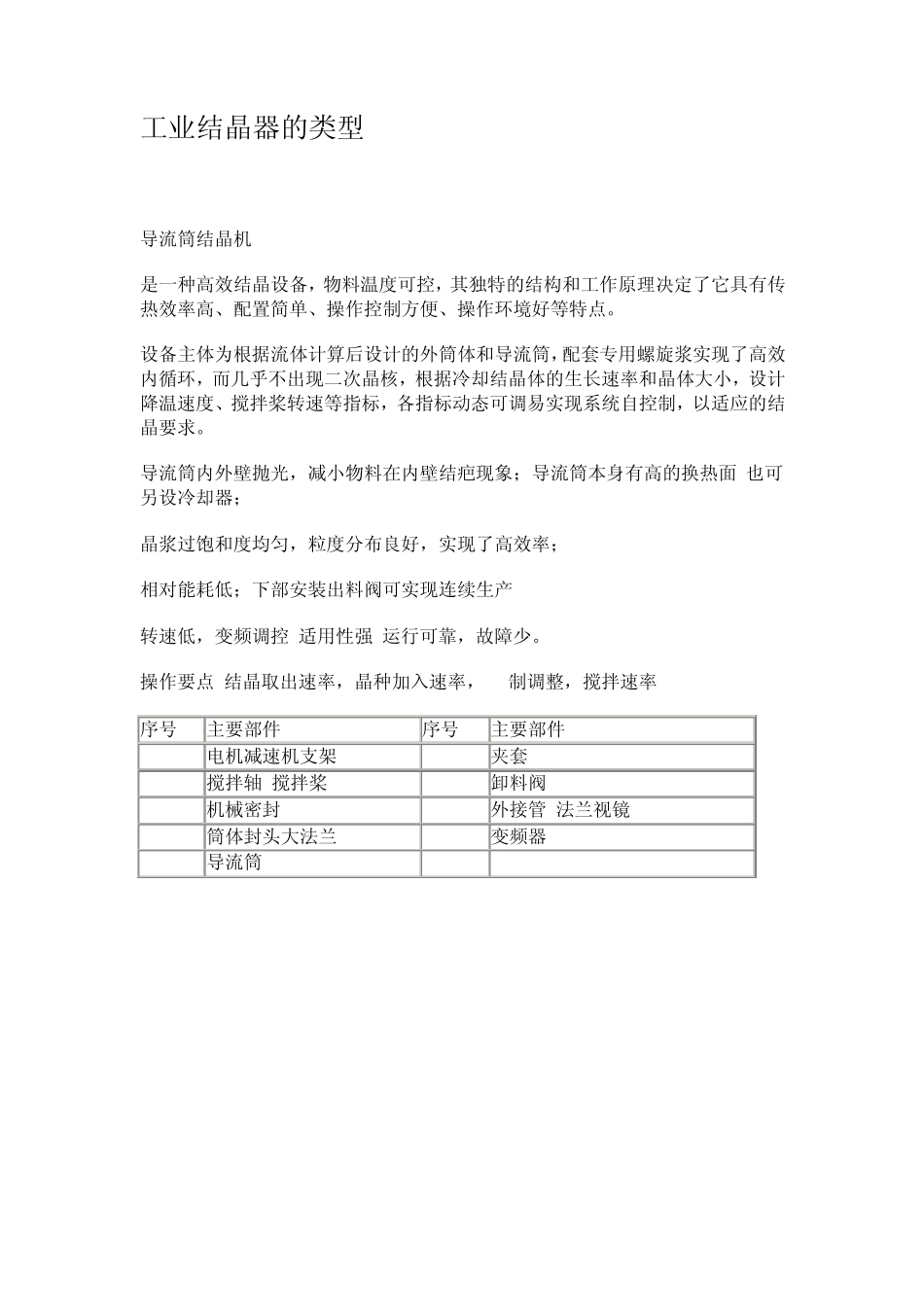

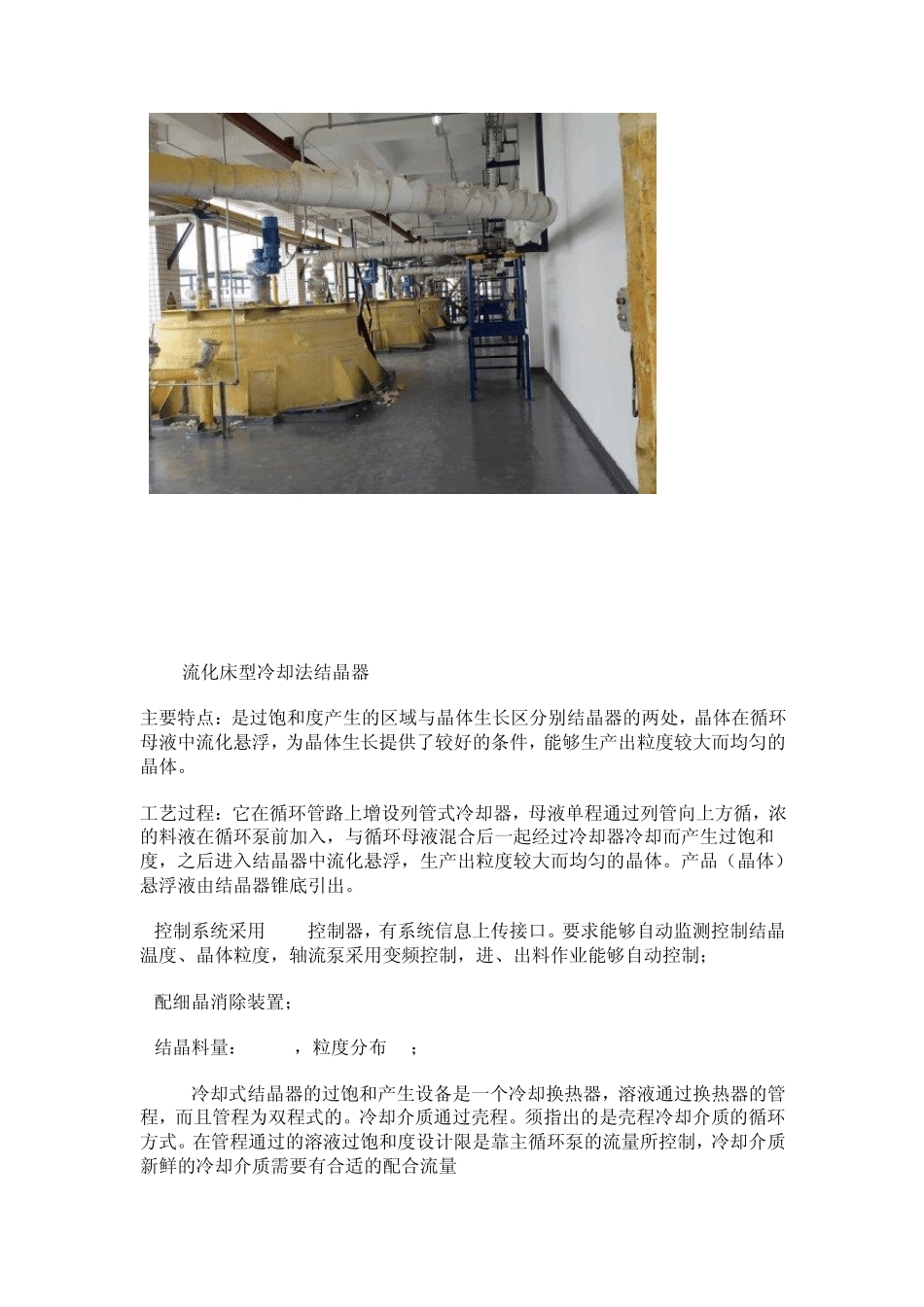

工业结晶器的类型 导流筒结晶机 是一种高效结晶设备,物料温度可控,其独特的结构和工作原理决定了它具有传热效率高、配置简单、操作控制方便、操作环境好等特点。 设备主体为根据流体计算后设计的外筒体和导流筒,配套专用螺旋浆实现了高效内循环,而几乎不出现二次晶核,根据冷却结晶体的生长速率和晶体大小,设计降温速度、搅拌桨转速等指标,各指标动态可调易实现系统自控制,以适应的结晶要求。 导流筒内外壁抛光,减小物料在内壁结疤现象;导流筒本身有高的换热面,也可另设冷却器; 晶浆过饱和度均匀,粒度分布良好,实现了高效率; 相对能耗低;下部安装出料阀可实现连续生产 转速低,变频调控,适用性强,运行可靠,故障少。 操作要点:结晶取出速率,晶种加入速率,PH制调整,搅拌速率 序号 主要部件 序号 主要部件 1 电机减速机支架 6 夹套 2 搅拌轴,搅拌桨 7 卸料阀 3 机械密封 8 外接管,法兰视镜 4 筒体封头大法兰 9 变频器 5 导流筒 Oslo流化床型冷却法结晶器 主要特点:是过饱和度产生的区域与晶体生长区分别结晶器的两处,晶体在循环母液中流化悬浮,为晶体生长提供了较好的条件,能够生产出粒度较大而均匀的晶体。 工艺过程:它在循环管路上增设列管式冷却器,母液单程通过列管向上方循,浓的料液在循环泵前加入,与循环母液混合后一起经过冷却器冷却而产生过饱和度,之后进入结晶器中流化悬浮,生产出粒度较大而均匀的晶体。产品(晶体)悬浮液由结晶器锥底引出。 1控制系统采用 PLC控制器,有系统信息上传接口。要求能够自动监测控制结晶温度、晶体粒度,轴流泵采用变频控制,进、出料作业能够自动控制; 2配细晶消除装置; 3结晶料量: Kg/h,粒度分布 mm; OSLO冷却式结晶器的过饱和产生设备是一个冷却换热器,溶液通过换热器的管程,而且管程为双程式的。冷却介质通过壳程。须指出的是壳程冷却介质的循环方式。在管程通过的溶液过饱和度设计限是靠主循环泵的流量所控制,冷却介质新鲜的冷却介质需要有合适的配合流量. 分级清液循环型:主要是控制循环泵抽吸的是基本不含晶体的清溶液,然后输送到冷却器去进行降温,通过降温使循环母液中的过饱和度增加。下部的结晶生长器主要是使过饱和溶液经中央降液管直伸入生长器的底部,再徐徐穿过流态化的晶床层,从而消失过饱和现象,晶体也就逐渐长大。按照粒度的大小自动地从下至上分级排列,而晶浆浓度也是从下到上逐步下降,上升到循环泵入...
