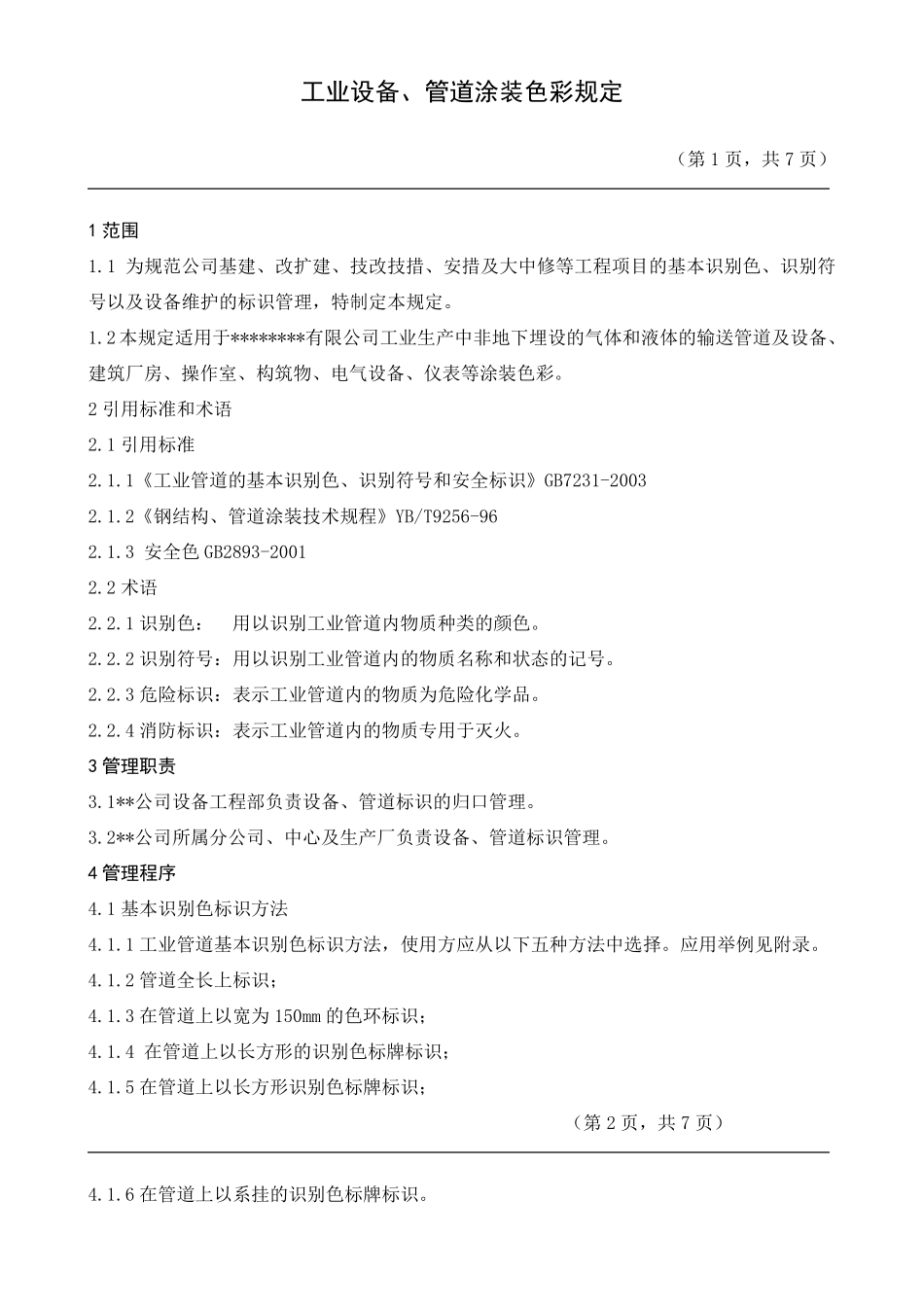

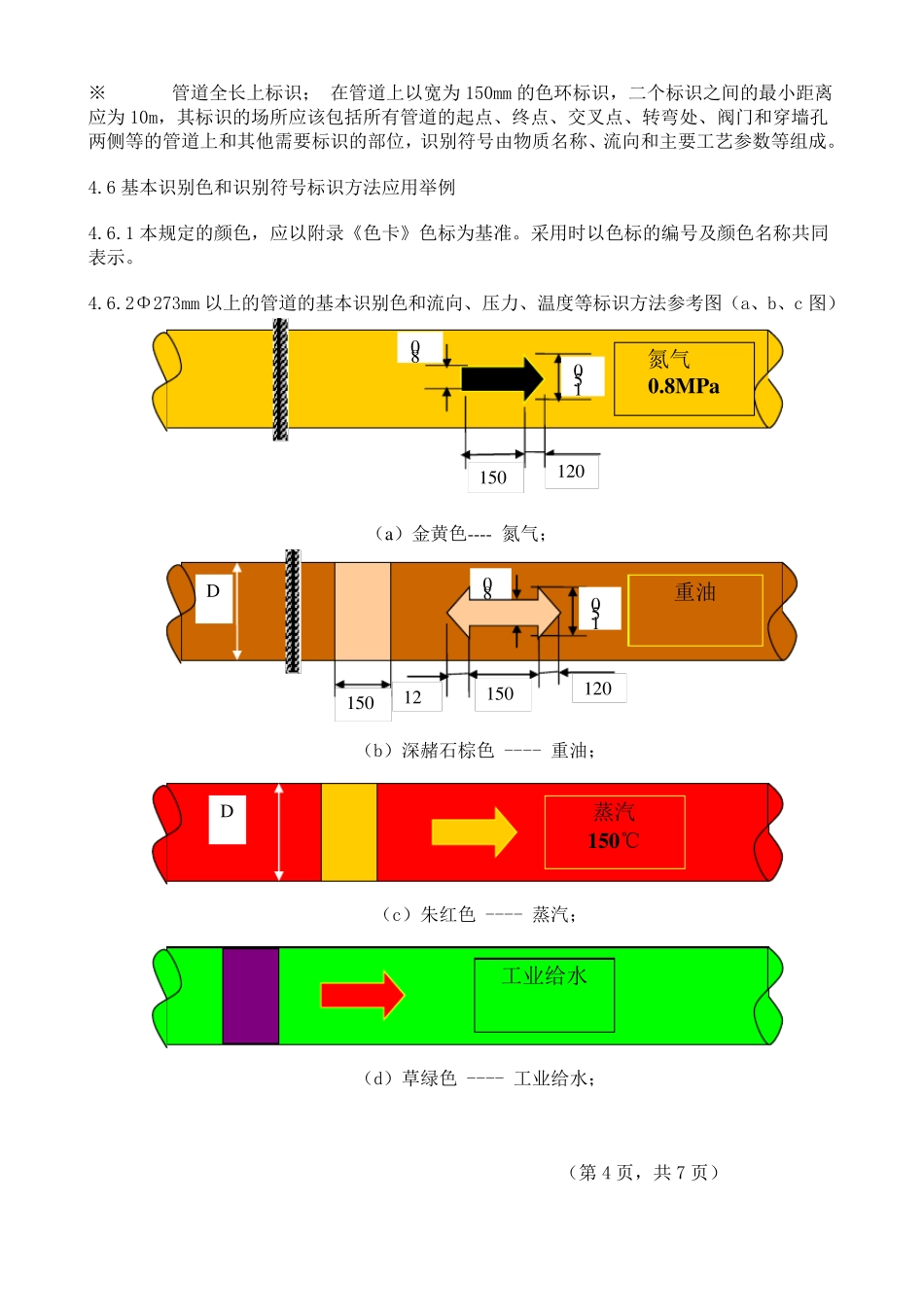

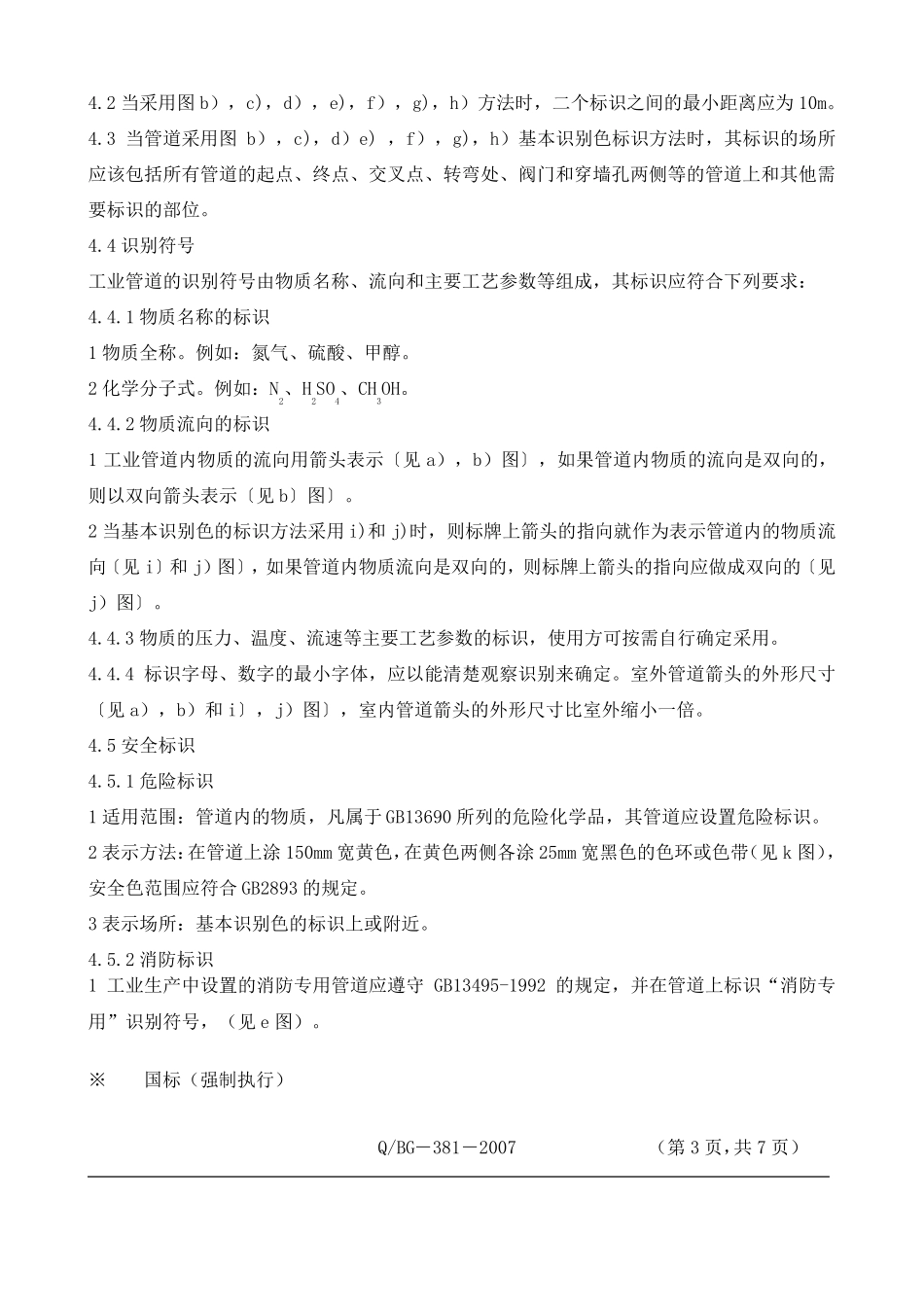

工业设备、管道涂装色彩规定 (第1 页,共7 页) 1 范围 1.1 为规范公司基建、改扩建、技改技措、安措及大中修等工程项目的基本识别色、识别符号以及设备维护的标识管理,特制定本规定。 1.2 本规定适用于********有限公司工业生产中非地下埋设的气体和液体的输送管道及设备、建筑厂房、操作室、构筑物、电气设备、仪表等涂装色彩。 2 引用标准和术语 2.1 引用标准 2.1.1《工业管道的基本识别色、识别符号和安全标识》GB7231-2003 2.1.2《钢结构、管道涂装技术规程》YB/T9256-96 2.1.3 安全色 GB2893-2001 2.2 术语 2.2.1 识别色: 用以识别工业管道内物质种类的颜色。 2.2.2 识别符号:用以识别工业管道内的物质名称和状态的记号。 2.2.3 危险标识:表示工业管道内的物质为危险化学品。 2.2.4 消防标识:表示工业管道内的物质专用于灭火。 3 管理职责 3.1**公司设备工程部负责设备、管道标识的归口管理。 3.2**公司所属分公司、中心及生产厂负责设备、管道标识管理。 4 管理程序 4.1 基本识别色标识方法 4.1.1 工业管道基本识别色标识方法,使用方应从以下五种方法中选择。应用举例见附录。 4.1.2 管道全长上标识; 4.1.3 在管道上以宽为150mm 的色环标识; 4.1.4 在管道上以长方形的识别色标牌标识; 4.1.5 在管道上以长方形识别色标牌标识; (第2 页,共7 页) 4.1.6 在管道上以系挂的识别色标牌标识。 4.2 当 采 用 图 b) , c), d) , e), f) , g), h) 方 法 时 , 二 个 标 识 之 间 的 最 小 距 离 应 为 10m。 4.3 当 管 道 采 用 图b) , c), d) e) , f) , g), h) 基 本 识 别 色 标 识 方 法 时 , 其 标 识 的 场 所应 该 包 括 所 有 管 道 的 起 点 、 终 点 、 交 叉 点 、 转 弯 处 、 阀 门 和 穿 墙 孔 两 侧 等 的 管 道 上 和 其 他 需 要 标 识 的 部 位 。 4.4 识 别 符 号 工 业 管 道 的 识 别 符 号 由 物 质 名 称 、 流 向 和 主 要 工 艺 参 数 等 组 成 , 其 标 识 应 符 合 下 列 要 求 : 4.4.1 物 质 名 称 的 标 识 1 物 质 全 称 。 例 如 : 氮 气 、 硫 酸 、 甲 醇 。 2 化 学 分 子 式 。 例 如 : N2、 H2SO4、 CH3OH。 ...
