第一章——孔与轴的极限与配合互换性：同一规格的一批零件或部件中，任取其一，不许任何挑选或附加修配就能装在机器上，达到规定的功能要求...

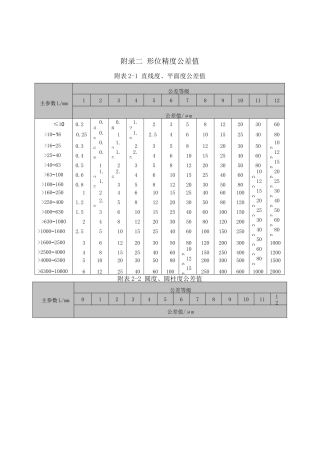

附录二 形位精度公差值附表 2-1 直线度、平面度公差值主参数 L/mm公差等级123456789101112公差值/μm≤100.20.40.81.2235812203060>10~...
识图与形位公差课件2023REPORTING• 基础知识• 形位公差• 形位公差应用• 案例分析• 总结与展望目 录CATALOGUE2023PART 01基础知...

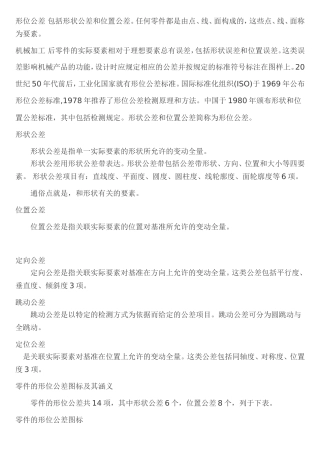

概况 xingwei gongcha 形位公差 包括形状公差和位置公差。任何零件都是由点、线、面 构成的，这些点、线、面称为要素。机械加工形位公...
概况xingweigongcha形位公差包括形状公差和位置公差。任何零件都是由点、线、面构成的，这些点、线、面称为要素。机械加工形位公差后零件的...
零件的形位误差课件目录•形位误差的基本概念•形位误差的测量方法•形位误差的分析与评定•形位误差的预防与控制•形位误差检测技术的发展...
Page1张贵平2016-08-04业精于勤–––学习从点滴开始敢与拼勇于博中国---苏州形位公差基本概念简介形位公差基本概念简介Page2讲义大纲讲义...
—机械制图与形位公差目录目录什么是机械制图什么是三视图三视图的画法分类什么是形位公差形位公差符号常用公差标注机械制图机...
实用标准精彩文档一)、直线度误差的测量和评定方法1、直线度——表示零件被测的线要素直不直的程度。2、直线度公差：指实际被测直线对理想...
形位公差包括形状公差和位置公差。任何零件都是由点、线、面构成的，这些点、线、面称为要素。机械加工后零件的实际要素相对于理想要素总有...

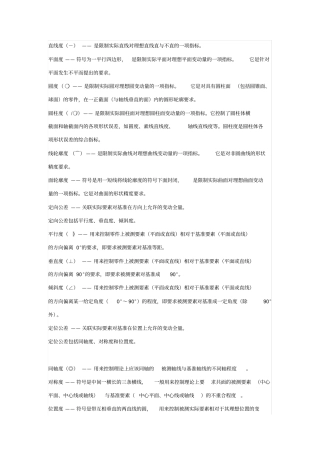

直线度（－）——是限制实际直线对理想直线直与不直的一项指标。平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标...
实用标准文档形位公差的标注（1）代号中的指引线箭头与被测要素的连接方法:当被测要素为线或表面时，指引线的箭头应指在该要素的轮廓线或其...
同轴度的经济精度ID加工方法公差等级（IT）1研磨、珩磨、精密磨、金刚石精密加工1～22精磨、精密车、一次装夹下的内圆磨、珩磨3～43磨、精...
公差配合及形位公差课件目录•公差配合基础•形位公差基础•形位公差与尺寸公差的关系•形位公差的检测与控制•实际应用案例分析公差配合基...
形位公差标注举例将下列技术要求标注在图上。（1）φ100h6圆柱表面的圆度公差为0.005mm。（2）φ100h6轴线对φ40P7孔轴线的同轴度公...
三坐标测量机基准建立及形位公差的测量摘要：三坐标测量机在测量产品时的基准建立，一些行为公差的测量，本文作简单阐述。利用凸轮轮廓上一...
开放式形位误差在线检测上位机SPC软件设计摘要随着我国工业的不断发展，检测技术在装备制造业的地位也日益重要。而作为生产操作指导的有力...
形位公差基础知识分析课件$number{01}目•形位公差基础知识01形位公差基础知识形位公差的基本概念形位公差定义形位公差是指零件的实际形状...
形位公差的符号课件•形位公差的基本概念•形位公差的符号•形位公差的标准•形位公差的实际应用•形位公差的案例分析01形位公差的基本概念...
1第四章形位精度设计与检测第四章形位精度设计与检测一、形位公差的项目及公差带形状本章主要内容二、形位公差的标注三、公差原则四、形位...
